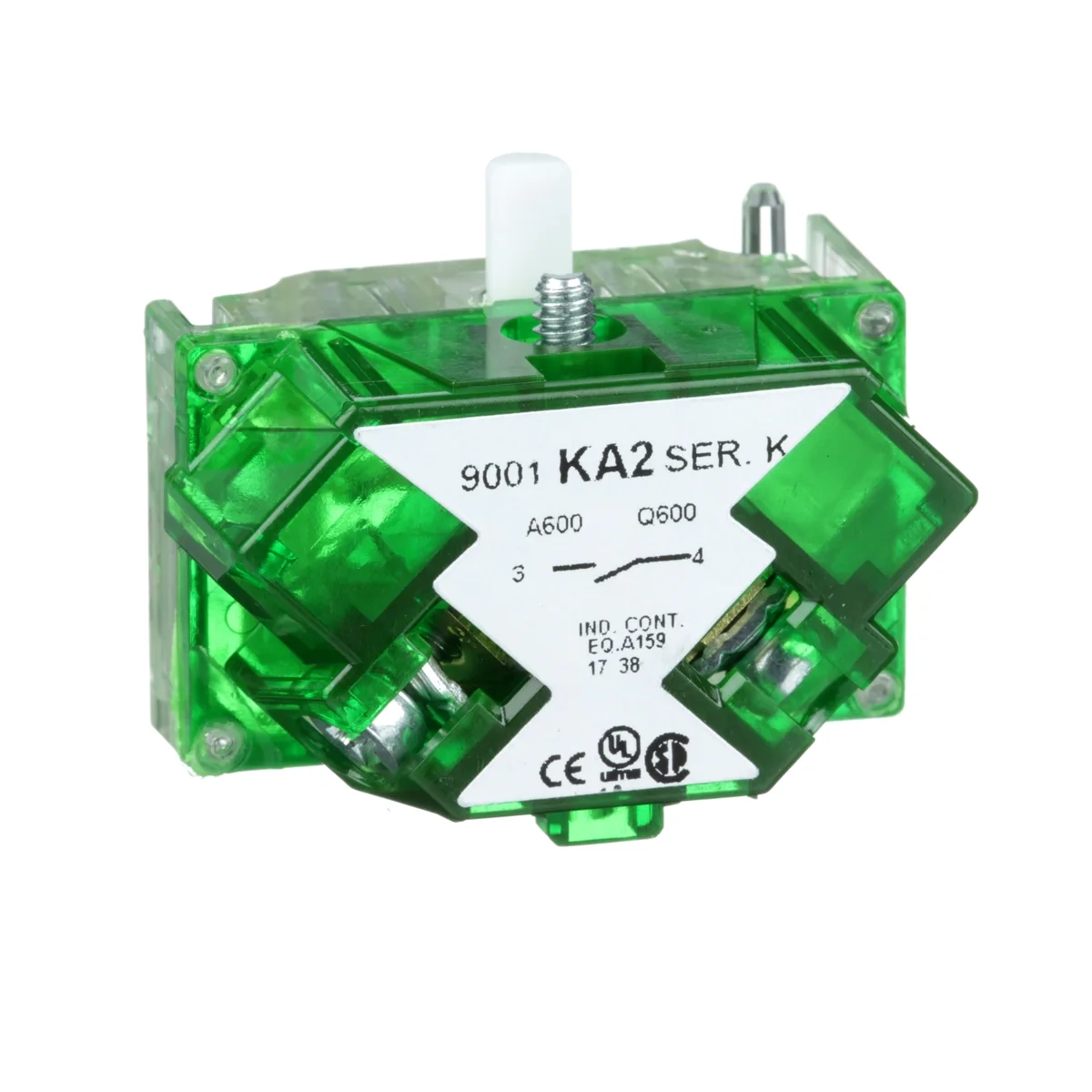

Bloque De Contacto P/Botonera Tipo K 30MM 1NA 9001KA2 Schneider
SKU 9001KA2 · Unidad base: unit
Este bloque de contacto es un componente independiente del rango de unidades de control y señalización, Harmony 9001K / 9001SK diámetro 30mm. Es compatible con los pulsadores e interruptores Harmony 9001K o 9001SK. Utiliza terminales de borne atornillado y tiene 1 x NA contacto. Este bloque de contactos permite reemplazar y configurar sus pulsadores y selectores de forma rápida y sencilla. Cuenta con funcionamiento de contacto estándar. Su índice de protección es IP20, lo que protege a los operadores del contacto inesperado con circuitos en directo. Pesa 23g. Está en la lista de UL y cuenta con la certificación CSA, la declaración de conformidad CE y cumple con RoHS.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Harmony 9001K Harmony 9001SK
- Tipo de Producto o Componente
- Bloque de contacto
- Nombre Corto del Dispositivo
- 9001K
- Tipo y composición de contactos
- 1 NA
- Descripción de terminales ISO n°1
- (1-2)NC
- Peso del producto
- 0.023 kg
- Funcionamiento de contacto
- Estándar
- Apertura positiva
- Sin
- Conexiones - terminales
- Terminales de fijación por tornillo,1 x 0,22...2 x 2,5 mm² acorde aIEC 60947-1
- Par de apriete
- 0.8 N.m acorde aIEC 60947-1
- Forma de la cabeza de tornillo
- Con ranuras transversales
- Material de contactos
- Contactos de aleación de plata
- Protección contra cortocircuitos
- 10 A Fusible de cartuchos acorde aIEC 60947-5-1
- [Ith] corriente térmica convencional
- 10 A
- [Ui] tensión asignada de aislamiento
- 250 V (grado de contaminación3) acorde aIEC 60947-1
- [Uimp] Tensión de impulso asignada (BIL)
- 2.5 kV acorde a IEC 60947-1
- [Ie] corriente asignada de empleo
- 3 A en240 V,AC-15,A600-Q600 acorde aNEMA 0.55 A en125 V,DC-13,A600-Q600 acorde aNEMA
- [Icm] Poder de cierre en cortocircuito
- 12 kA en600 V AC-15,7200 VA 15 kA en480 V AC-15,7200 VA 30 kA en240 V AC-15,7200 VA 60 kA en120 V AC-15,7200 VA 0.27 kA en250 V DC-13,7200 VA 0.55 kA en125 V DC-13,7200 VA 0.1 kA en600 V DC-13
- Poder asignado de corte
- 3 kA en 240 V AC-15,720 VA 6 kA en 120 V AC-15,720 VA 1.2 kA en 600 V AC-15,720 VA 1.5 kA en 480 V AC-15,720 VA 0.1 kA en 600 V DC-13 0.27 kA en 250 V DC-13 0.55 kA en 125 V DC-13
- Supply voltage
- 0...600 V
- Tratamiento de Protección
- TC
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Clase de protección frente a descargas eléctricas
- Clase II conforming to IEC 61140
- Normas
- IEC 60947-5-4 JIS C 852 IEC 60947-5-1 JIS C 4520 CSA C22.2 No 14 UL 508 IEC 60947-1 UL 60947-5-1
- Certificaciones de Producto
- UL 508 NEMA
- Resistencia a las vibraciones
- 7 gn (f= 2…500 Hz) conforming to IEC 60068-2-6
- Resistencia a los golpes
- 50 gn acorde aIEC 60068-2-27
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 3.000 cm
- Paquete 1 Ancho
- 4.000 cm
- Paquete 1 Longitud
- 5.000 cm
- Peso del empaque (Lbs)
- 22.000 g
- Tipo de unidad de paquete 2
- S01
- Número de unidades en el paquete 2
- 100
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 15.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 2.390 kg
- Garantía (en meses)
- 18
