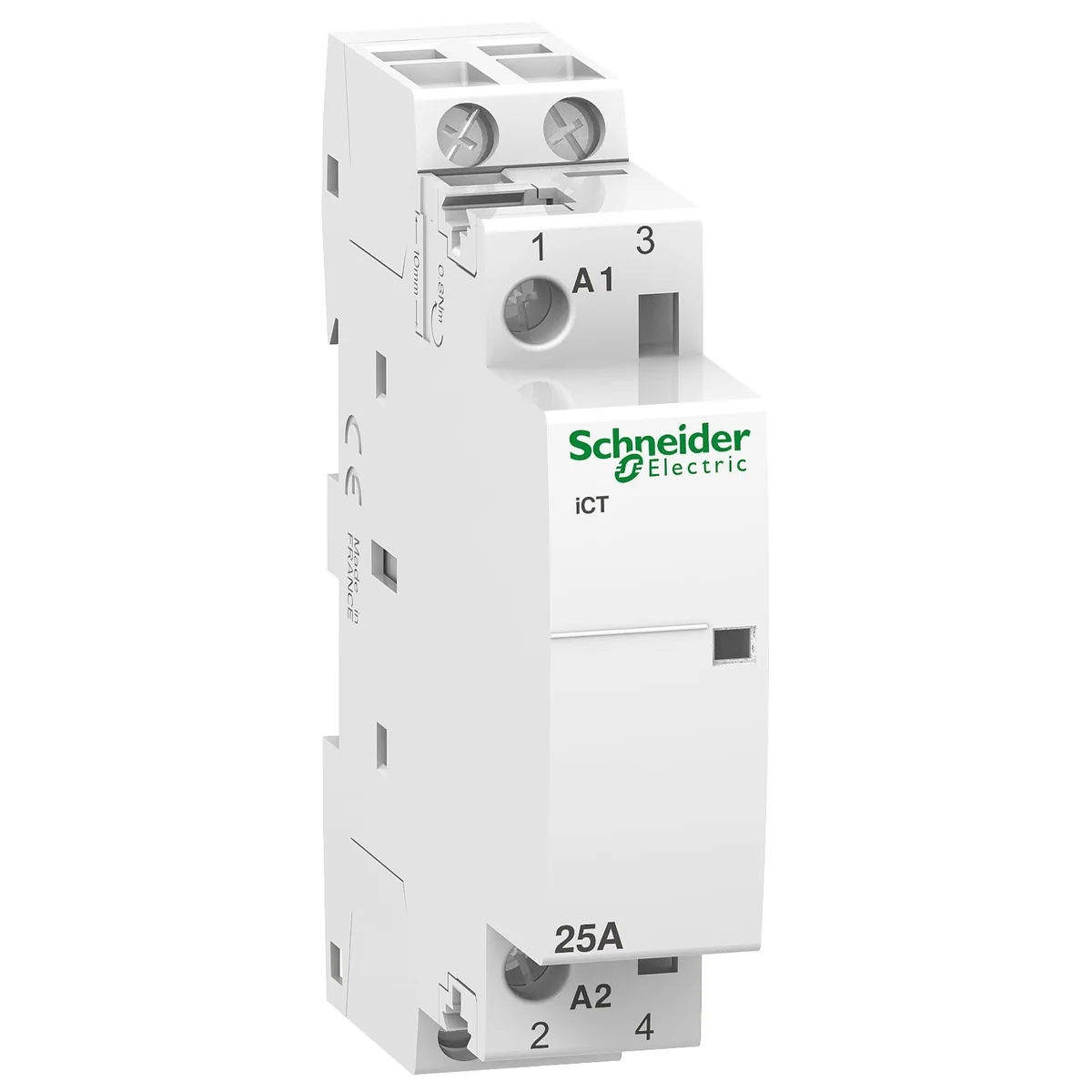

Contactor 2P 25A 2NA 220V A9C20632 Schneider
SKU A9C20632 · Unidad base: unit
Este Acti9 iCT es un contactor modular. Es un dispositivo de control remoto 2P con 2 contactos normalmente abiertos. La corriente nominal In es de 25 A para AC-7a y 8,5 A para AC-7b. La tensión de funcionamiento nominal de Ue es de 250VCA. El voltaje de control del Uc es de 220VCA a 240VCA. Este dispositivo podría usarse para circuitos de control. Este dispositivo puede utilizarse para interruptor remoto de motores pequeños (ventiladores, mezcladores) o aplicaciones de sistemas HVAC. Este producto cumple con la norma IEC/EN 61095. La resistencia eléctrica alcanza los 10.000 ciclos para AC-7A o AC-1, 30.000 ciclos para AC-7C, AC-7B, AC-3, AC-5A o AC-5B. Las operaciones de conmutación máximas son de 100 por día. La tensión de aislamiento nominal Ui es de 500VCA. La tensión de resistencia a los impulsos nominal de Uimp es de 4 kV. El grado de contaminación es 2. Es montable en riel DIN. Su anchura es de 2 pasos de 9 mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 81mm x (Alt.) 18mm x (Prof.) 68,5mm. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -5°C a 60°C. La temperatura de almacenamiento es de -40°C a 70°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- rango de productos
- Acti 9
- Nombre del Producto
- Acti 9 iCT
- Tipo de Producto o Componente
- Conector
- Nombre Corto del Dispositivo
- iCT
- Aplicación del Dispositivo
- Motor-calefacción-iluminación
- Postes
- 2P
- [Ie] corriente asignada de empleo
- 25 A AC-7A 8.5 A AC-7B
- composición de los polos de contacto
- 2 NA
- tipo de red
- CA
- Tipo de Control
- Mando a distancia
- [Uc] tensión del circuito de control
- 220…240 V CA 60 Hz
- Frecuencia de Red
- 60 Hz
- [Ue] tensión asignada de empleo
- 250 V CA 60 Hz
- potencia máxima
- 0.9 W en 250 V CA
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV
- tipo de señal de control
- Mantenido
- frecuencia de conmutación
- 100 maniobras de conmutación/día
- Señalización local
- Indicador de acción
- consumo de mantenimiento en VA
- 2.7 VA
- Consumo a la llamada en VA
- 9.2 VA
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN simétrico de 35 mm
- pasos de 9 mm
- 2
- altura
- 81 mm
- anchura
- 18 mm
- profundidad
- 68.5 mm
- Color
- Blanco
- Endurancia mecánica
- 1000000 Ciclos
- durabilidad eléctrica
- 100000 Ciclos IEC/EN 61095 25 A 60 Hz AC-7A 30000 Ciclos IEC/EN 61095 8.5 A 60 Hz AC-7B 30000 Ciclos IEC/EN 61095 60 Hz categoría B 100000 Ciclos EN/IEC 60947-4-1 60 Hz AC-1 30000 Ciclos EN/IEC 60947-4-1 60 Hz AC-3 30000 Ciclos EN/IEC 60947-4-1 60 Hz AC-5A 30000 Ciclos EN/IEC 60947-4-1 60 Hz AC-5B
- conexiones - terminales
- Circuito de control, estado 1 terminales de tipo túnel2 cable(s) 1.5 mm² rígido Circuito de alimentación, estado 1 terminales de tipo túnel1 cable(s) 1…4 mm² Flexible Circuito de alimentación, estado 1 terminales de tipo túnel1 cable(s) 1.5…6 mm² rígido Circuito de control, estado 1 terminales de tipo túnel1 cable(s) 1.5…2.5 mm² rígido Circuito de control, estado 1 terminales de tipo túnel2 cable(s) 1.5…2.5 mm² Flexible
- par de apriete
- Circuito de control: 0.8 N.m Circuito de alimentación: 0.8 N.m
- Compatibilidad del producto
- IACTp IATEt IACTc IACTs
- Código de compatibilidad
- ICT
- Segmento de Mercado
- Pequeños Comercios Residencial
- Normas
- IEC/EN 61095
- nivel de ruido
- 30 dB
- grado de protección IP
- IP20 conforming to IEC 60529 "IP40" (envolvente modular) conforming to IEC 60529
- Grado de contaminación
- 2
- tropicalización
- 2 acorde a EN 60947-4-1 2 acorde a EN 61095 2 acorde a IEC 1095
- humedad relativa
- 95 % en 55 °C
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -5…60 °C
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.000 cm
- Paquete 1 Ancho
- 1.800 cm
- Paquete 1 Longitud
- 8.500 cm
- Peso del empaque (Lbs)
- 114.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 7.900 cm
- Paquete 2 Ancho
- 9.500 cm
- Paquete 2 Longitud
- 23.000 cm
- Paquete 2 Peso
- 1.442 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 144
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 17.928 kg
- Garantía (en meses)
- 18
