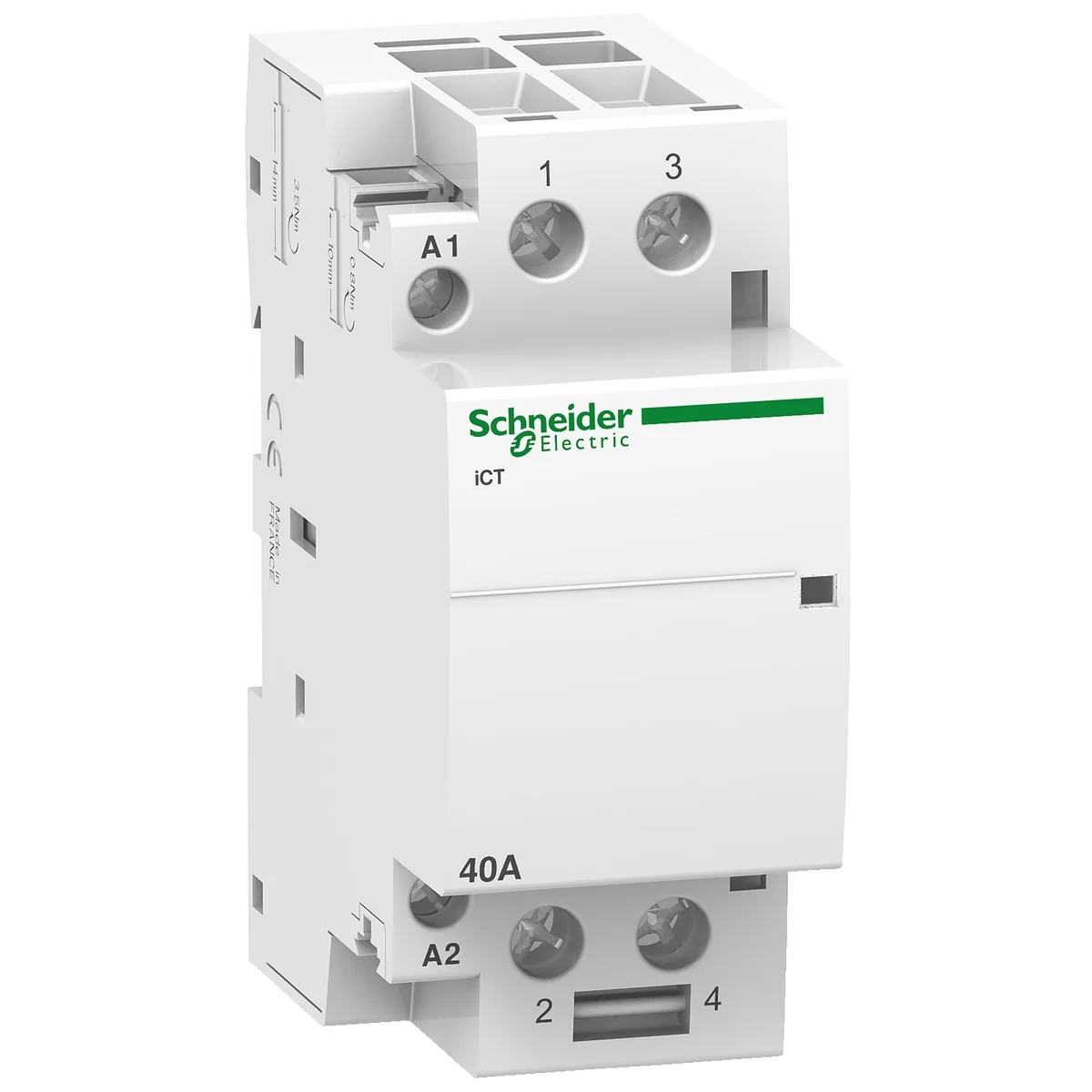

Contactor 2P 40 A 2NA ICT40A 2NA 220 V A9C20642 Schneider
SKU A9C20642 · Unidad base: unit
Este Acti9 iCT es un contactor modular. Es un dispositivo de control remoto 2P con 2 contactos normalmente abiertos. La corriente nominal es de 40 A para AC-7a y 15 A para AC-7b. La tensión de funcionamiento nominal Ue es de 250 V CA. El voltaje de control Uc es de 220VAC a 240VAC. Este dispositivo podría usarse para circuitos de control. Este dispositivo puede usarse para conmutación remota de motores pequeños (ventiladores, mezcladores) o aplicaciones de sistema HVAC. Este producto cumple con la norma IEC/EN 61095. La resistencia eléctrica alcanza los 10.000 ciclos para AC-7A o AC-1, 30.000 ciclos para AC-7C, AC-7B, AC-3, AC-5A o AC-5B. El máximo de operaciones de conmutación es de 100 por día. El voltaje de aislamiento con clasificación Ui es de 500 V CA. La tensión nominal de resistencia de impulso Uimp es de 4 kV. El grado de contaminación es 2. Se puede montar en riel DIN. Su ancho es de 4 tramas de 9 mm. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 85mm x (Alt.) 36mm x (Prof.) 68.5mm. De acuerdo con el estándar IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -5 °C a 60 °C. La temperatura de almacenamiento es de -40°C a 70°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- rango de productos
- Acti 9
- Nombre del Producto
- Acti 9 iCT
- Tipo de Producto o Componente
- Conector
- Nombre Corto del Dispositivo
- iCT
- Aplicación del Dispositivo
- Motor-calefacción-iluminación
- Postes
- 2P
- [Ie] corriente asignada de empleo
- 40 A AC-7A 15 A AC-7B
- composición de los polos de contacto
- 2 NA
- tipo de red
- CA
- Tipo de Control
- Mando a distancia
- [Uc] tensión del circuito de control
- 220…240 V CA 60 Hz
- Frecuencia de Red
- 60 Hz
- [Ue] tensión asignada de empleo
- 250 V CA 60 Hz
- potencia máxima
- 1.6 W en 250 V CA
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV
- tipo de señal de control
- Mantenido
- frecuencia de conmutación
- 100 maniobras de conmutación/día
- Señalización local
- Indicador de acción
- consumo de mantenimiento en VA
- 4.6 VA
- Consumo a la llamada en VA
- 34 VA
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN simétrico de 35 mm
- pasos de 9 mm
- 4
- altura
- 85 mm
- anchura
- 36 mm
- profundidad
- 68.5 mm
- Color
- Blanco
- Endurancia mecánica
- 1000000 Ciclos
- durabilidad eléctrica
- 100000 Ciclos IEC/EN 61095 40 A 60 Hz AC-7A 30000 Ciclos IEC/EN 61095 15 A 60 Hz AC-7B 30000 Ciclos IEC/EN 61095 60 Hz categoría B 100000 Ciclos EN/IEC 60947-4-1 60 Hz AC-1 30000 Ciclos EN/IEC 60947-4-1 60 Hz AC-3 30000 Ciclos EN/IEC 60947-4-1 60 Hz AC-5A 30000 Ciclos EN/IEC 60947-4-1 60 Hz AC-5B
- conexiones - terminales
- Circuito de control, estado 1 terminales de tipo túnel2 cable(s) 1.5 mm² rígido Circuito de control, estado 1 terminales de tipo túnel1 cable(s) 1.5…2.5 mm² rígido Circuito de alimentación, estado 1 terminales de tipo túnel1 cable(s) 6…16 mm² Flexible Circuito de alimentación, estado 1 terminales de tipo túnel1 cable(s) 6…25 mm² rígido Circuito de control, estado 1 terminales de tipo túnel2 cable(s) 1.5…2.5 mm² Flexible
- par de apriete
- Circuito de control: 0.8 N.m Circuito de alimentación: 3.5 N.m
- Compatibilidad del producto
- IACTc IACTs IACTp IATEt
- Código de compatibilidad
- ICT
- Segmento de Mercado
- Pequeños Comercios Residencial
- Normas
- IEC/EN 61095
- nivel de ruido
- 30 dB
- grado de protección IP
- IP20 conforming to IEC 60529 "IP40" (envolvente modular) conforming to IEC 60529
- Grado de contaminación
- 2
- tropicalización
- 2 acorde a EN 60947-4-1 2 acorde a EN 61095 2 acorde a IEC 1095
- humedad relativa
- 95 % en 55 °C
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -5…60 °C
- Temperatura ambiente de almacenamiento
- -40…70 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 11.000 cm
- Paquete 1 Ancho
- 4.000 cm
- Paquete 1 Longitud
- 12.000 cm
- Peso del empaque (Lbs)
- 256.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 11.500 cm
- Paquete 2 Ancho
- 12.500 cm
- Paquete 2 Longitud
- 25.000 cm
- Paquete 2 Peso
- 1.618 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 36
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 10.195 kg
- Garantía (en meses)
- 18
