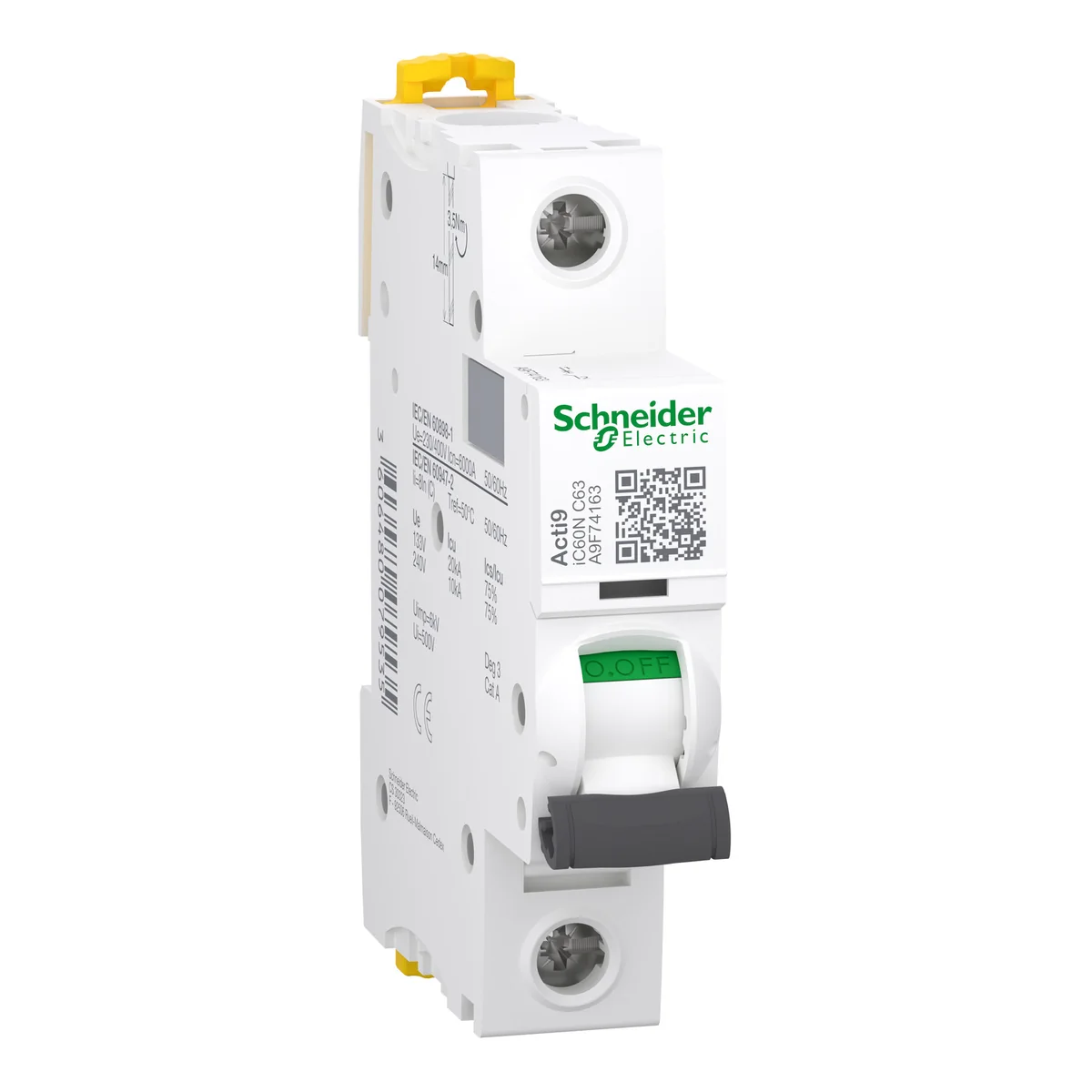

Interruptor Termomagnético IC60N 1P 63A C 230/415 Vac 10/3 Ka P/Riel A9F74163 Schneider
SKU A9F74163 · Unidad base: unit
El interruptor, o breaker, termomagnético Acti9 iC60N de Schneider Electric es la nueva referencia en el campo de la distribución terminal en baja tensión para la protección contra sobrecargas y cortocircuitos en todos los edificios industriales y terciarios. Este producto tiene 1 polo, capacidad de 63A, curva de disparo tipo C y poder de corte de 6kA 230V CA 50/60Hz (IEC 60898-1) o 10kA 220 a 240V CA 50/60Hz (IEC EN 60947-2). Este breaker termomagnético tiene protección IP20, se puede montar en riel DIN y está adecuado para aislamiento industrial segun la norma IEC 60947-2. Además, ofrece una amplia gama de dispositivos adicionales y de alta inmunidad contra fugas a tierra. Su aislamiento clase II en tableros eléctricos garantiza que la distancia entre el interruptor y los componentes internos del aparato es el doble al requerido por la normativa aplicable, proporcionando máxima protección. Cuenta también con un amplio rango de operación, actuando en temperaturas desde -35°C hasta 70°C. Este breaker tiene coordinación total con la gama de protección diferencial Acti9 y con los interruptores automáticos ComPacT NSX. El producto cumple con la norma IEC 60898-1, 60947-2 y RETIE. Los breakers termomagnéticos Acti9 iC60N cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el coste de la protección del circuito aguas abajo. El producto se puede encliquetar en un riel DIN. Su ancho es de 2 partes de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 18mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 0,215kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 y IP40 en carcasa. La temperatura de funcionamiento es de -35 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti9 iC60
- Tipo de Producto o Componente
- Interruptor automático en miniatura
- Nombre Corto del Dispositivo
- IC60N
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 1P
- número de polos protegidos
- 1
- corriente nominal (In)
- 63 A
- tipo de red
- DC CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- categoría de utilización
- Categoría A acorde a EN/IEC 60947-2
- apto para seccionamiento
- Sí acorde a EN/IEC 60898-1 Sí acorde a EN/IEC 60947-2
- Normas
- EN/IEC 60947-2 EN/IEC 60898-1
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 12...60 V CA 50/60 Hz 100...133 V CA 50/60 Hz 220…240 V CA 50/60 Hz 12...60 V DC 60...72 V DC
- límite de enlace magnético
- 8 x In +/- 20%
- poder de corte
- 36 kA Icu en 12...60 V CA 50/60 Hz acorde a EN/IEC 60947-2 20 kA Icu en 100...133 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 220…240 V CA 50/60 Hz acorde a EN/IEC 60947-2 15 kA Icu en 12...60 V DC acorde a EN/IEC 60947-2 10 kA Icu en 60...72 V DC acorde a EN/IEC 60947-2 6000 A Icn en 230 V CA 50/60 Hz acorde a EN/IEC 60898-1
- [Ics] poder de corte en servicio
- 27 kA 75 % x Icu at 12...60 V CA 50/60 Hz conforming to EN/IEC 60947-2 15 kA 75 % x Icu at 100...133 V CA 50/60 Hz conforming to EN/IEC 60947-2 7.5 kA 75 % x Icu at 220…240 V CA 50/60 Hz conforming to EN/IEC 60947-2 15 kA 100 % x Icu at 12...60 V DC conforming to EN/IEC 60947-2 10 kA 100 % x Icu at 60...72 V DC conforming to EN/IEC 60947-2
- clase de limitación
- 3 acorde a EN/IEC 60898-1
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz acorde a EN/IEC 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a EN/IEC 60947-2
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- Señalización local
- Indicador de disparo
- tipo de montaje
- Ajustable en clip Embarrado tipo peine extraíble instalado
- Tipo de montaje
- Carril DIN de 35 mm
- compatibilidad de bloque de distribución de embarrado tipo peine
- Arriba o abajo, estado 1 SÍ
- paso interpolar
- 18 mm entre dispositivos
- pasos de 9 mm
- 2
- altura
- 85 mm
- anchura
- 18 mm
- profundidad
- 78.5 mm
- Peso del producto
- 0.215 kg
- Color
- Blanco
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 10000 Ciclos
- conexiones - terminales
- Terminal simple (arriba o abajo) , for 1 cable(s) , 1…35 mm², rígido, cobre Terminal simple (arriba o abajo) , for 3.0 cable(s) , 16 mm², rígido, cobre, with accessory Terminal simple (arriba o abajo) , for 1.0 cable(s) , 50 mm², rígido, aluminio, with accessory Terminal simple (arriba o abajo) , for 1.0 cable(s) , 1…25 mm², Flexible, cobre Terminal simple (arriba o abajo) , for 1.0 cable(s) , 1…25 mm², flexible con terminal, cobre Terminal simple (arriba o abajo) , for 1.0 cable(s) , Flexible, cobre o aluminio, with ring terminal and accessory Terminal simple (arriba o abajo) , for 3 cable(s) , 10 mm², Flexible, cobre, with accessory
- longitud de cable pelado para conectar bornas
- 14 mm for arriba o abajo connection
- par de apriete
- 3.5 N.m arriba o abajo
- protección contra fugas a tierra
- Sin
- grado de protección IP
- IP20 acorde a IEC 60529 "IP40" en envolvente modular clase II) acorde a IEC 60529
- Grado de contaminación
- 3 acorde a EN/IEC 60947-2
- Categoría de sobretensión
- IV
- tropicalización
- 2 acorde a IEC 60068-1
- humedad relativa
- 95 % en 55 °C
- altitud máxima de funcionamiento
- 0...2000 m
- Temperatura ambiente de funcionamiento
- -35…70 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.8 cm
- Paquete 1 Ancho
- 7.5 cm
- Paquete 1 Longitud
- 9.5 cm
- Peso del empaque (Lbs)
- 128 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 7.8 cm
- Paquete 2 Ancho
- 9.8 cm
- Paquete 2 Longitud
- 22.2 cm
- Paquete 2 Peso
- 1.595 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 132
- Paquete 3 Altura
- 30 cm
- Paquete 3 Ancho
- 30 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 18.224 kg
- Garantía (en meses)
- 18
