SCHNEIDER

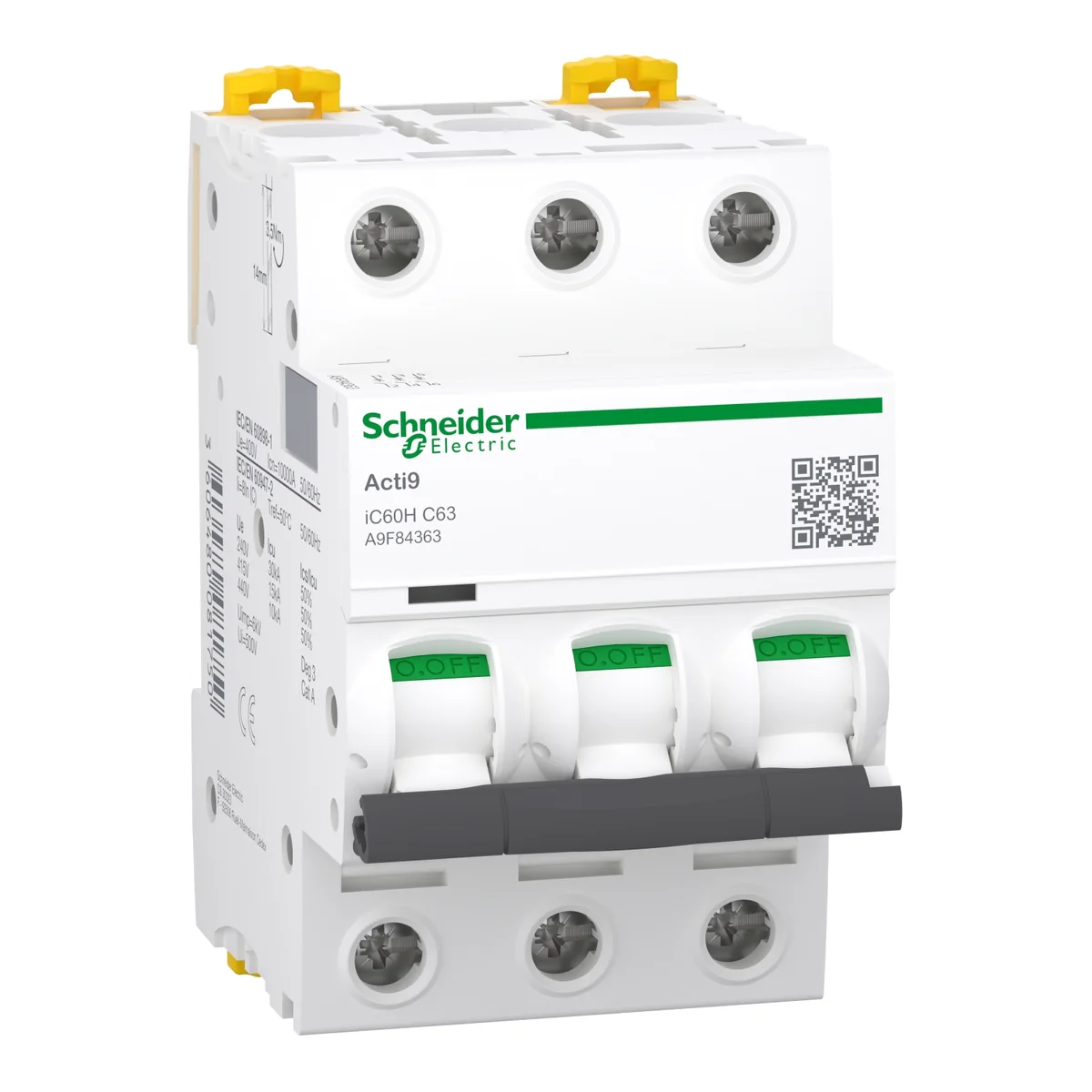

Interruptor Aut Termomagnetico P/Riel 3P 63A 230/440V AC 30/10KA IC60H A984363 Schneider

Name: Interruptor Aut Termomagnetico P/Riel 3P 63A 230/440V AC 30/10KA IC60H A984363 Schneider
Brand: SCHNEIDER
SKU: A9F84363

SKU A9F84363 · Unidad base: unit

Este Acti9 iC60H es un interruptor automático miniatura (MCB) de baja tensión multiestándar con terminales de túnel doble. Es un interruptor de circuito 3P con 3 polos protegidos, corriente nominal de 63 A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito aumenta hasta 30 kA a 220 V CA a 240 V CA de acuerdo con el estándar EN/IEC 60947-2 y 10000A a 400 V CA de acuerdo con el estándar EN/IEC 60898-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de aislamiento con clasificación Ui es de 500 V CA. Su limitación clase 3 (de acuerdo a EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto se puede enganchar en un riel DIN. Su ancho es de 6 tramas de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 54 mm x (Alt.) 85 mm x (Prof.) 78,5 mm. El peso es de 0,375 kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Consulta existencias con tu cuenta.

Ingresa o regístrate para consultar el stock registrado.

Ingresar ↗

La solicitud no reserva mercadería ni confirma un pedido.

Consultar ficha técnica ↗

Características del producto

Gama: Acti 9
Nombre del Producto: Acti9 iC60
Tipo de Producto o Componente: Interruptor automático en miniatura
Nombre Corto del Dispositivo: iC60H
Aplicación del Dispositivo: Distribución Eléctrica Residencial y Comercial
Número de Polos: 3P
número de polos protegidos: 3
corriente nominal (In): 63 A
tipo de red: DC CA
tecnología de unidad de disparo: Térmico-magnético
código de curva: C
categoría de utilización: Categoría A acorde a EN/IEC 60947-2
apto para seccionamiento: Sí acorde a EN/IEC 60947-2 Sí acorde a EN/IEC 60898-1
Normas: EN/IEC 60947-2 EN/IEC 60898-1
Frecuencia de Red: 50/60 Hz
[Ue] tensión asignada de empleo: 12...133 V CA 50/60 Hz 220…240 V CA 50/60 Hz 380...415 V CA 50/60 Hz 440 V CA 50/60 Hz <= 180 V DC
límite de enlace magnético: 8 x In +/- 20%
poder de corte: 42 kA Icu en 12...133 V CA 50/60 Hz acorde a EN/IEC 60947-2 30 kA Icu en 220…240 V CA 50/60 Hz acorde a EN/IEC 60947-2 15 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2 15 kA Icu en 10000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1
[Ics] poder de corte en servicio: 21 kA 50 % x Icu at 12...133 V CA 50/60 Hz conforming to EN/IEC 60947-2 15 kA 50 % x Icu at 220…240 V CA 50/60 Hz conforming to EN/IEC 60947-2 7.5 kA 50 % x Icu at 380...415 V CA 50/60 Hz conforming to EN/IEC 60947-2 5 kA 50 % x Icu at 440 V CA 50/60 Hz conforming to EN/IEC 60947-2 15 kA 100 % x Icu at <= 180 V DC conforming to EN/IEC 60947-2
clase de limitación: 3 acorde a EN/IEC 60898-1
[Ui] tensión asignada de aislamiento: 500 V CA 50/60 Hz acorde a EN/IEC 60947-2
[Uimp] Tensión asignada de resistencia a los choques: 6 kV acorde a EN/IEC 60947-2
indicador de posición del contacto: Sí
Tipo de Control: Maneta
Señalización local: Indicador de disparo
tipo de montaje: Ajustable en clip Embarrado tipo peine extraíble instalado
Tipo de montaje: Carril DIN de 35 mm
compatibilidad de bloque de distribución de embarrado tipo peine: Arriba o abajo, estado 1 SÍ
paso interpolar: 18 mm entre fases
pasos de 9 mm: 6
altura: 85 mm
anchura: 54 mm
profundidad: 78.5 mm
Peso del producto: 0.375 kg
Color: Blanco
Endurancia mecánica: 20000 Ciclos
durabilidad eléctrica: 10000 Ciclos
conexiones - terminales: Terminal simple (arriba o abajo) , for 1 cable(s) , 1…35 mm², rígido, cobre Terminal simple (arriba o abajo) , for 3.0 cable(s) , 16 mm², rígido, cobre, with accessory Terminal simple (arriba o abajo) , for 1.0 cable(s) , 50 mm², rígido, aluminio, with accessory Terminal simple (arriba o abajo) , for 1.0 cable(s) , 1…25 mm², Flexible, cobre Terminal simple (arriba o abajo) , for 1.0 cable(s) , 1…25 mm², flexible con terminal, cobre Terminal simple (arriba o abajo) , for 1.0 cable(s) , Flexible, cobre o aluminio, with ring terminal and accessory Terminal simple (arriba o abajo) , for 3 cable(s) , 10 mm², Flexible, cobre, with accessory
longitud de cable pelado para conectar bornas: 14 mm for arriba o abajo connection
par de apriete: 3.5 N.m arriba o abajo
protección contra fugas a tierra: Bloque independiente
grado de protección IP: IP20 acorde a IEC 60529 "IP40" en envolvente modular clase II) acorde a IEC 60529
Grado de contaminación: 3 acorde a EN/IEC 60947-2
Categoría de sobretensión: IV
tropicalización: 2 acorde a IEC 60068-1
humedad relativa: 95 % en 55 °C
altitud máxima de funcionamiento: 0...2000 m
Temperatura ambiente de funcionamiento: -35…70 °C
Temperatura ambiente de almacenamiento: -40…85 °C
Tipo de unidad de paquete 1: PCE
Número de unidades en empaque: 1
Paquete 1 Altura: 7.500 cm
Paquete 1 Ancho: 5.400 cm
Paquete 1 Longitud: 9.500 cm
Peso del empaque (Lbs): 396.000 g
Tipo de unidad de paquete 2: BB1
Número de unidades en el paquete 2: 4
Paquete 2 Altura: 8.100 cm
Paquete 2 Ancho: 10.000 cm
Paquete 2 Longitud: 22.500 cm
Paquete 2 Peso: 1.642 kg
Tipo de unidad de paquete 3: S03
Número de unidades en el paquete 3: 44
Paquete 3 Altura: 30 cm
Paquete 3 Ancho: 30 cm
Paquete 3 Longitud: 40 cm
Paquete 3 Peso: 18.655 kg
Garantía (en meses): 18
