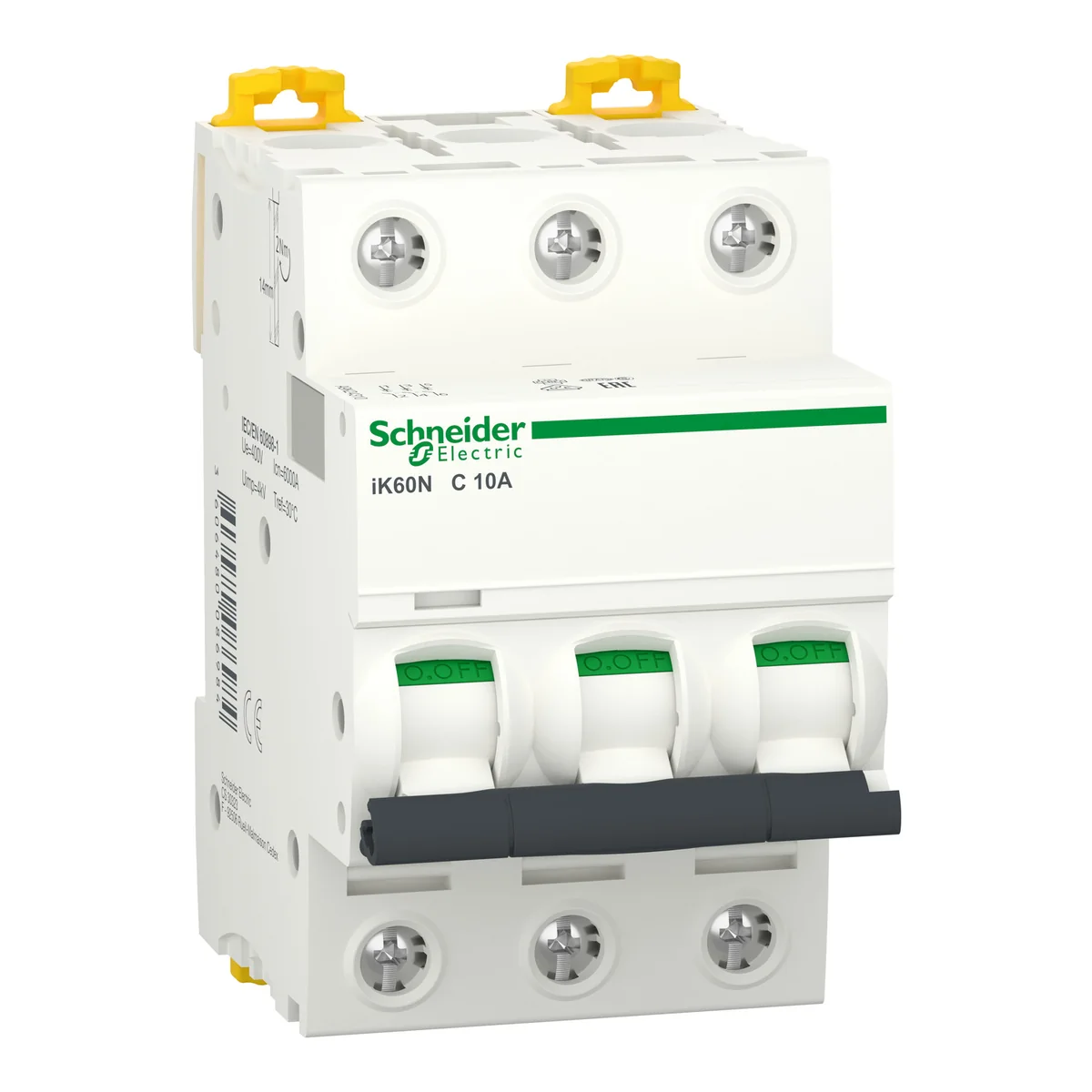

Interruptor Automatico Termomagnetico P/Riel 3P 10A 230/400VAC 10/5KA IK60N Curva C A9K24310, Marca: Schneider
SKU A9K24310 · Unidad base: unit
El interruptor termomagnético Acti9 iK60 de Schneider Electric garantiza la protección de circuitos contra corrientes de cortocircuito y sobrecargas Este producto tiene 3 polos, capacidad de 10A, curva de disparo tipo C y poder de corte de 6kA 400V AC 50/60Hz (IEC 60898-1) El interruptor termomagnético cuenta con clase de limitacion 3, polos interclavados y borne de conexion antierror y aislado Su conexión es mediante bornes de caja para cables de cobre y no admite auxiliares Además, este interruptor termomagnético tiene protección IP20 y se puede montar en riel DIN Su aislamiento clase II en cajas de distribución garantiza espacios libres entre las superficies del interruptor y las piezas internas el doble del estándar de la industria, proporcionando máxima protección Este dispositivo tiene también un amplio rango de operación, actuando en temperaturas entre -25°C y 60°C Este producto cumple con la norma IEC 60898 e IRAM Las llaves térmicas Acti9 iK60 cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO21 El voltaje de funcionamiento de la unidad es de 4 V CA. El voltaje de aislamiento Ui nominal es de 44 V CA. La tensión nominal de resistencia de impulso Uimp es de 4 kV. La frecuencia de funcionamiento es de 5Hz o 6Hz. Puede montarse en riel DIN para una instalación modular. Su ancho es de 6 tramas de 9 mm. El color del producto es blanco (RAL93). Las dimensiones son (An.) 54 mm x (Alt.) 85 mm x (Prof.) 78,5 mm. El peso es de 3 g. Posee un grado de protección IP2. Se convierte en IP4 una vez en carcasa modular de acuerdo con el estándar IEC/EN 6529. La temperatura de funcionamiento es de -25°C a 6°C. La temperatura de almacenamiento es de -4°C a 85°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti9 iK60
- Tipo de Producto o Componente
- Interruptor automático en miniatura
- Nombre Corto del Dispositivo
- iK60N
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 3P
- número de polos protegidos
- 3
- corriente nominal (In)
- 10 A en 30 °C
- tipo de red
- CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- apto para seccionamiento
- Sí acorde a EN/IEC 60898-1
- Normas
- EN/IEC 60898-1
- Certificaciones de Producto
- SNI
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 400 V CA 50/60 Hz
- límite de enlace magnético
- 5...10 x In
- poder de corte
- 6000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1
- [Ics] poder de corte en servicio
- 6000 A 100 % x Icn at 400 V CA 50/60 Hz conforming to EN/IEC 60898-1
- clase de limitación
- 3 acorde a EN/IEC 60898-1
- [Ui] tensión asignada de aislamiento
- 440 V CA 50/60 Hz acorde a EN/IEC 60898-1
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV acorde a EN/IEC 60898-1
- indicador de posición del contacto
- NA
- Tipo de Control
- Maneta
- Señalización local
- Indicación encendido/apagado
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN de 35 mm
- paso interpolar
- 18 mm entre fases
- pasos de 9 mm
- 6
- altura
- 85 mm
- anchura
- 54 mm
- profundidad
- 78.5 mm
- Peso del producto
- 300 g
- Color
- Blanco
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 10000 Ciclos
- descripción de las opciones de bloqueo
- Dispositivo de cierre con candado
- conexiones - terminales
- Terminal tipo túnel (arriba o abajo) , 1…25 mm², rígido Terminal tipo túnel (arriba o abajo) , 1…16 mm², Flexible
- longitud de cable pelado para conectar bornas
- 14 mm for arriba o abajo connection
- par de apriete
- 2 N.m arriba o abajo
- protección contra fugas a tierra
- Sin
- grado de protección IP
- IP20 acorde a IEC 60529
- Grado de contaminación
- 2 acorde a EN/IEC 60898-1
- Categoría de sobretensión
- II
- Temperatura ambiente de funcionamiento
- -25…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 5.500 cm
- Paquete 1 Ancho
- 7.500 cm
- Paquete 1 Longitud
- 9.500 cm
- Peso del empaque (Lbs)
- 293.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 8.500 cm
- Paquete 2 Ancho
- 10.000 cm
- Paquete 2 Longitud
- 22.000 cm
- Paquete 2 Peso
- 1.225 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 44
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 13.876 kg
- Garantía (en meses)
- 18
