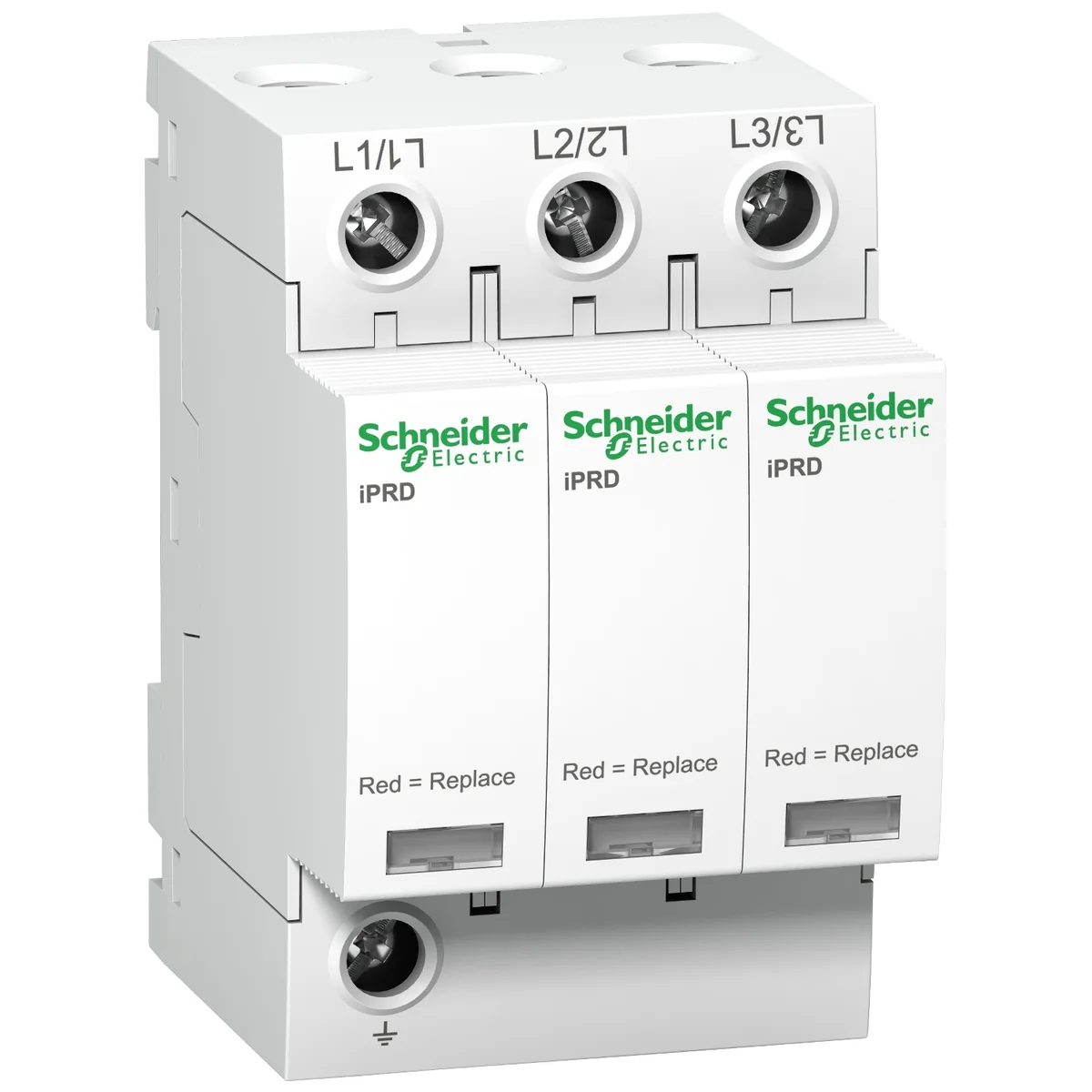

Limitador Sobretension 3P IPRD40 40 Ka A9L40321 Schneider
SKU A9L40321 · Unidad base: unit
Este supresor de sobretensiones Acti9 iPRD40r protege instalaciones 3P. Permite la sustitución rápida de cartuchos dañados. Este dispositivo de Tipo 2 se recomienda para niveles de alto riesgo en la placa de entrada del panel. Ofrece informes remotos del mensaje "Se debe cambiar el cartucho". Se puede girar para permitir que los cables de fase/neutro/tierra entren por la parte superior o la parte inferior. El poder de corte Isc del interruptor automático asociado puede alcanzar los 50 kA. Es compatible con los sistemas de puesta a tierra TT y TN-S. La tensión de funcionamiento continua máxima Uc en modo común (entre fase y tierra) es de 460 V CA. El nivel de protección de tensión ascendente en modo común (entre fase y tierra) es de 2,2 kV. La tensión de servicio nominal Ue es de 230 VCA o 400 VCA +/- 10%. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 54 x (Alt.) 85 x (Prof.) 69 mm. El peso es de 340g. El grado de protección es IP20 y IP40 en las carcasas modulares. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple las normas EN 61643-11 e IEC 61643-11.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- IPRD
- Gama de productos
- Acti 9
- Nombre del Producto
- Acti9 iPRD
- Tipo de Producto o Componente
- Limitador de sobretensiones con cartucho enchufable
- Nombre Corto del Dispositivo
- iPRD40r
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Normas
- EN 61643-11:2012 IEC 61643-11:2011
- Certificaciones de Producto
- CE
- Número de Polos
- 3P
- señalización remota
- Donde
- composición de contactos de señalización
- 1 SD (1 C/O)
- tipo de limitador de sobretensiones
- Red de distribución eléctrica
- sistema de conexión a tierra
- IT
- tipo y clase de limitador de sobretensiones
- Tipo 2
- tecnología de limitador de sobretensiones
- MOV
- [Ue] tensión asignada de empleo
- 400 V CA - tipo de cable: +/- 10 %) en 50/60 Hz
- intensidad de descarga nominal
- Modo común, estado 1 15 kA - tipo de cable: L/PE)
- intensidad de salida máxima
- Modo común, estado 1 40 kA L/PE
- [Uc] tensión de funcionamiento máxima continua
- Modo común, estado 1 460 V L/PE
- [Up] nivel de protección de tensión
- Modo común 2.2 kV tipo 2 L/PE
- [Ut] sobretensión temporal
- 337 V L/N 5 s mantenido 1455 V L/PE 200 ms modo de falla segura 1455 V N/PE 200 ms modo de falla segura
- resistencia a cortocircuitos
- 5 kA 415 V Fase/Fase
- tipo de dispositivo seccionador
- Fusible asociado gG 63 A - Icu 15 kA Fusible asociado gG 80 A - Icu 50 kA Interruptor automático asociado NG125L 40 A curva C - Icu 50 kA Interruptor automático asociado NG125H 40 A curva C - Icu 36 kA Interruptor automático asociado IC60N 40 A curva C - Icu 10 kA Interruptor automático asociado iC60H 40 A curva C - Icu 15 kA Interruptor automático asociado NG125N 40 A curva C - Icu 25 kA
- tensión del circuito de señalización
- 0.25 A 250 V CA 50/60 Hz
- modo de montaje
- Ajustable en clip - tipo de cable: carril DIN)
- pasos de 9 mm
- 6
- altura
- 85 mm
- anchura
- 54 mm
- profundidad
- 69 mm
- Peso del producto
- 340 g
- Color
- Blanco - tipo de cable: RAL 9003)
- Corriente residual de tierra [Ipe]
- 0.6 mA
- conexiones - terminales
- Terminal tipo túnel - tipo de cable: arriba o abajo) 2.5…25 mm² rígido Terminal tipo túnel - tipo de cable: arriba o abajo) 4…16 mm² Flexible Terminal tipo túnel - tipo de cable: arriba o abajo) 4…16 mm² flexible con terminal
- longitud de cable pelado para conectar bornas
- 14 mm
- par de apriete
- 3.5 N.m
- País Objetivo
- Todo
- Código de compatibilidad
- IPRD40r
- humedad relativa
- 5…95 %
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -25…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.000 cm
- Paquete 1 Ancho
- 5.400 cm
- Paquete 1 Longitud
- 9.000 cm
- Peso del empaque (Lbs)
- 382.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 8.200 cm
- Paquete 2 Ancho
- 10.200 cm
- Paquete 2 Longitud
- 27.500 cm
- Paquete 2 Peso
- 1.596 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 36
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 14.938 kg
- Garantía (en meses)
- 18
