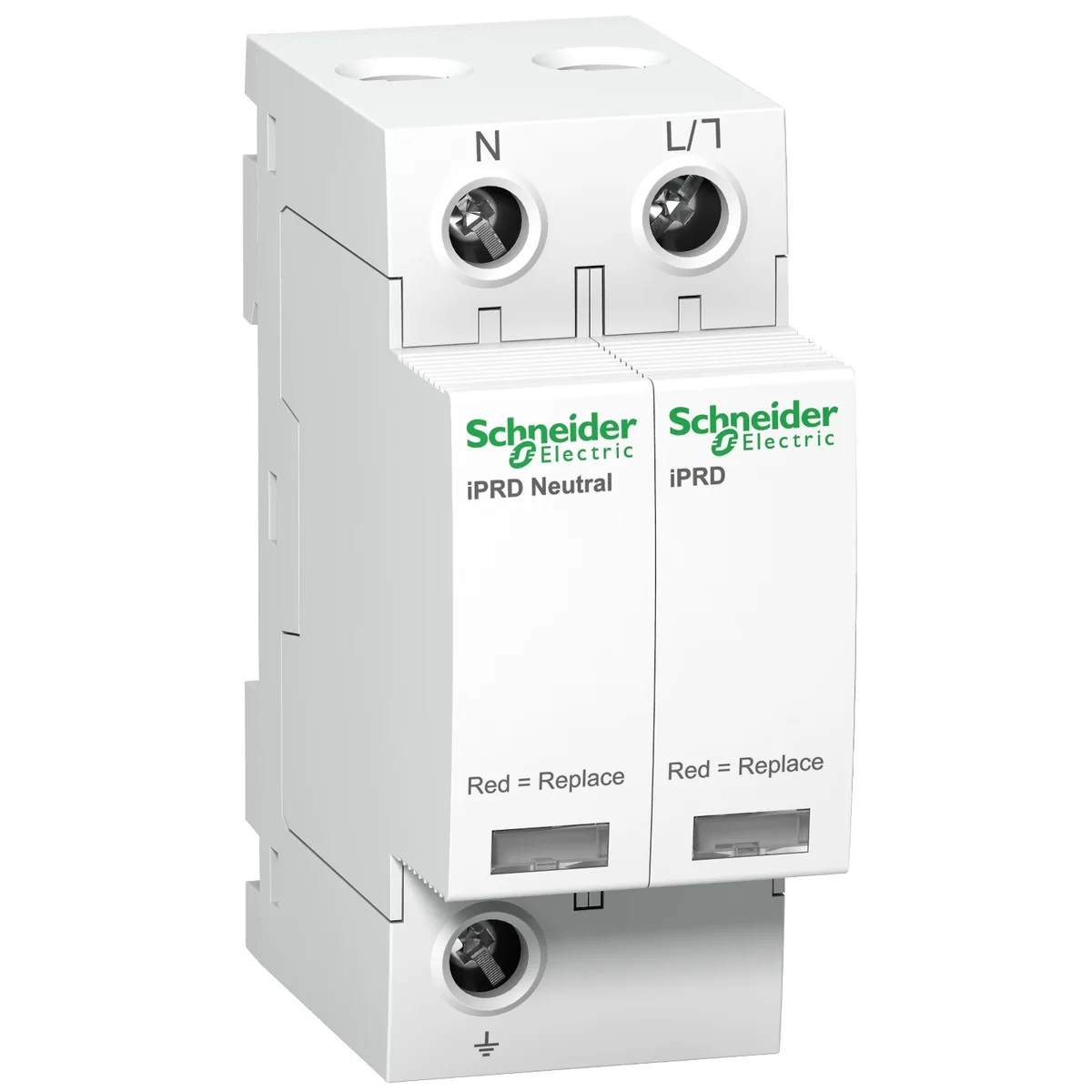

Limitador Sobretension 1P+N IPRD40 40 Ka A9L40500 Schneider
SKU A9L40500 · Unidad base: unit
Este supresor de sobretensiones Acti9 iPRD40 protege instalaciones 1P+N. Permite la sustitución rápida de cartuchos dañados. Este dispositivo de Tipo 2 se recomienda para cuadros de distribución de alto riesgo y de entrada. Se puede girar para permitir que los cables de fase/neutro/tierra entren por la parte superior o la parte inferior. El poder de corte Isc del interruptor automático asociado puede alcanzar los 50 kA. Este dispositivo Acti 9 iPRD40 es compatible con los sistemas de conexión a tierra TT y TN-S. La tensión de funcionamiento continua máxima Uc en modo común es 260 VCA entre neutro y tierra, y 350 VCA entre fase y tierra. La tensión de funcionamiento continua máxima Uc en la modalidad diferencial (entre fase y neutro) es de 350 V CA. El nivel de protección de tensión ascendente es de 1,4 kV en modalidad común (N/PE) y en modalidad diferencial (L/N). La tensión de servicio nominal Ue es de 230 VCA +/- 10 %. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36 mm x (Alt.) 85 mm x (Prof.) 69 mm. El peso es de 211g. El grado de protección es IP20 y IP40 en las carcasas modulares. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C. Este producto cumple las normas EN 61643-11 e IEC 61643-11.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- IPRD
- Gama de productos
- Acti 9
- Nombre del Producto
- Acti9 iPRD
- Tipo de Producto o Componente
- Limitador de sobretensiones con cartucho enchufable
- Nombre Corto del Dispositivo
- iPRD40
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Normas
- EN 61643-11:2012 IEC 61643-11:2011
- Certificaciones de Producto
- CE
- etiquetas de calidad
- KEMA-KEUR NF
- Número de Polos
- 1P + N
- señalización remota
- Sin
- tipo de limitador de sobretensiones
- Red de distribución eléctrica
- sistema de conexión a tierra
- TN-S TT
- tipo y clase de limitador de sobretensiones
- Tipo 2
- tecnología de limitador de sobretensiones
- MOV + GDT
- [Ue] tensión asignada de empleo
- 230 V CA - tipo de cable: +/- 10 %) en 50/60 Hz
- intensidad de descarga nominal
- Modo común, estado 1 15 kA - tipo de cable: L/PE) Modo común, estado 1 15 kA - tipo de cable: N/PE) Modo diferencial, estado 1 15 kA - tipo de cable: L/N)
- intensidad de salida máxima
- Modo común, estado 1 40 kA L/PE Modo común, estado 1 40 kA N/PE Modo diferencial, estado 1 40 kA L/N
- [Uc] tensión de funcionamiento máxima continua
- Modo común, estado 1 260 V N/PE Modo común, estado 1 350 V L/PE Modo diferencial, estado 1 350 V L/N
- [Up] nivel de protección de tensión
- Modo común 1.4 kV tipo 2 N/PE Modo diferencial 1.4 kV tipo 2 L/N
- [Ut] sobretensión temporal
- 337 V L/N 5 s mantenido 1200 V N/PE 200 ms modo de falla segura 442 V L/PE 5 s mantenido 1453 V L/PE 200 ms modo de falla segura
- tipo de dispositivo seccionador
- Interruptor automático asociado iC60H 40 A curva C - Icu 15 kA Interruptor automático asociado IC60N 40 A curva C - Icu 10 kA Interruptor automático asociado NG125H 40 A curva C - Icu 36 kA Interruptor automático asociado NG125L 40 A curva C - Icu 50 kA Interruptor automático asociado NG125N 40 A curva C - Icu 25 kA Fusible asociado gG 63 A - Icu 15 kA Fusible asociado gG 80 A - Icu 50 kA
- modo de montaje
- Ajustable en clip - tipo de cable: carril DIN)
- pasos de 9 mm
- 4
- altura
- 85 mm
- anchura
- 36 mm
- profundidad
- 69 mm
- Peso del producto
- 0.211 kg
- Color
- Blanco - tipo de cable: RAL 9003)
- Corriente residual de tierra [Ipe]
- 0.6 mA 0.003 mA
- conexiones - terminales
- Terminal tipo túnel - tipo de cable: inferior) 2.5…35 mm² Terminal tipo túnel - tipo de cable: superior) 2.5…35 mm²
- par de apriete
- 2.5 N.m
- Código de compatibilidad
- IPRD40
- Grado de protección IK
- IK03 conforming to IEC 62262
- humedad relativa
- 5…95 %
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -25…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 5 cm
- Paquete 1 Ancho
- 8 cm
- Paquete 1 Longitud
- 9 cm
- Peso del empaque (Lbs)
- 238 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 9 cm
- Paquete 2 Ancho
- 10 cm
- Paquete 2 Longitud
- 28 cm
- Paquete 2 Peso
- 1.489 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 54
- Paquete 3 Altura
- 30 cm
- Paquete 3 Ancho
- 30 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 13.97 kg
- Garantía (en meses)
- 18
