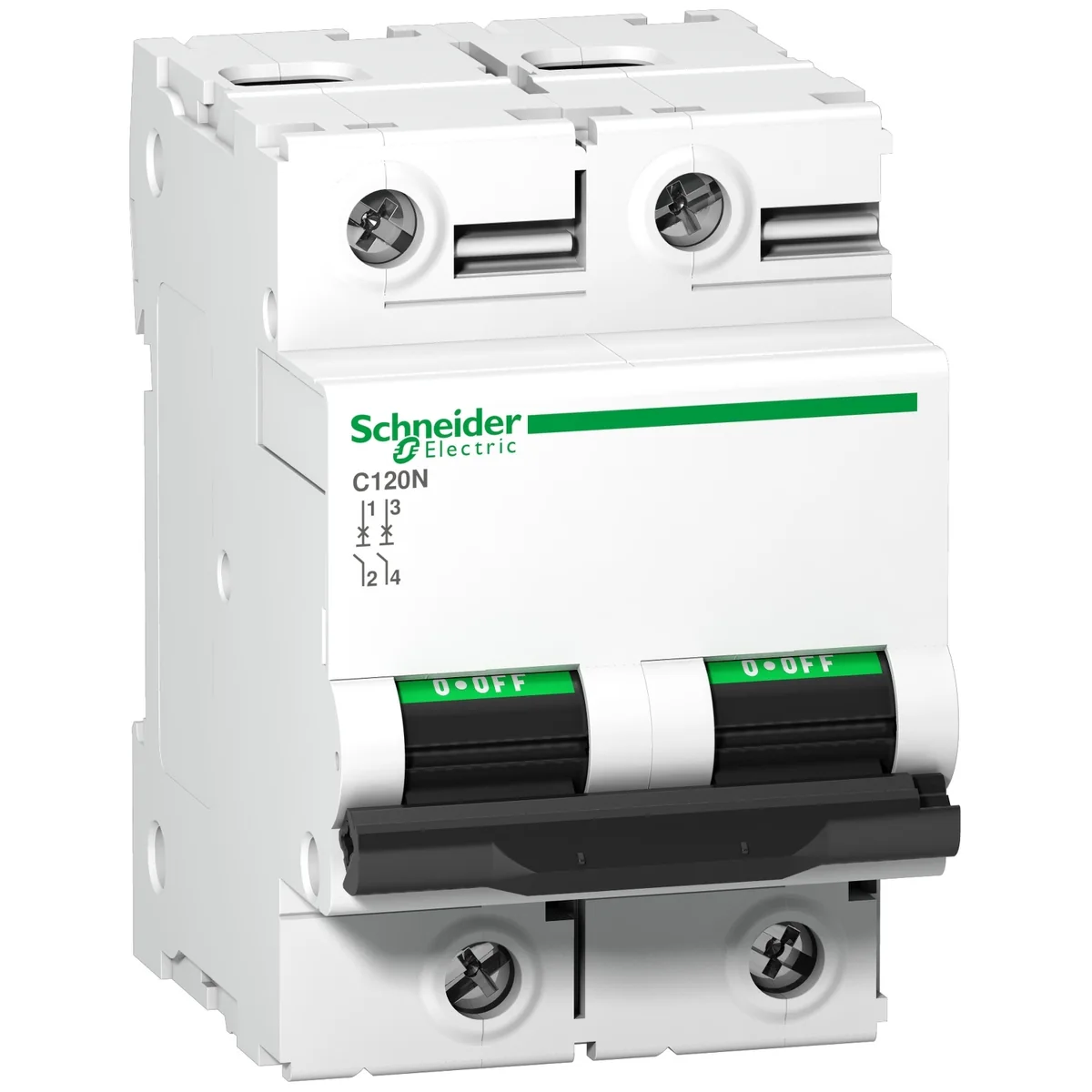

Interruptor Termomagnético C120N 2P 125A C 230/440 Vac 20/6 Ka P/Riel A9N18363 Schneider
SKU A9N18363 · Unidad base: unit
Este Acti9 C120N es un interruptor automático en miniatura (MCB) multiestándar de baja tensión. Es un interruptor automático 2P con 2 polos protegidos, corriente nominal 125A y curva de disparo C. La capacidad nominal de corte en cortocircuito va de 10.000 A a 230 VCA a 400 VCA de acuerdo con la norma EN/IEC 60898-1 y 10.000 A de 230 VCA a 400 VCA de acuerdo con la norma EN/IEC 608-98-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y sobrecargas de corriente. La presencia de una banda verde garantiza la apertura física del contacto y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Tiene buena capacidad de resistencia a sobretensión. El producto está diseñado para ofrecer un alto nivel de rendimiento industrial Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento del Ue va de 38VAC a 415VAC. La tensión de aislamiento nominal Ui es de 5 VCA. Su clase de limitación 3 (según EN/IEC6898-1) mejora el costo de protección del circuito aguas abajo. El producto puede engancharse en un carril DIN. Su ancho es de 6 tramas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL93). Las dimensiones son (An.) 54 mm x (Alt.) 81 mm x (Prof.) 73 mm. El peso es de ,41 kg. Tiene un grado de protección IP2 (según IEC/EN 6529) en sus terminales. La temperatura de funcionamiento es de -25°C a 7°C. La temperatura de almacenamiento es de -4°C a 85°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti 9 C120
- Tipo de Producto o Componente
- Interruptor automático en miniatura
- Nombre Corto del Dispositivo
- C120N
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 2P
- número de polos protegidos
- 2
- posición de neutro
- Izquierda
- corriente nominal (In)
- 125 A en 30 °C
- tipo de red
- CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- poder de corte
- 10000 A Icn en 400 V CA 50/60 Hz acorde a EN/IEC 60898-1 6 kA Icu en 440 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 20 kA Icu en 220…240 V CA 50/60 Hz acorde a EN/IEC 60947-2 10 kA Icu en 380...415 V CA 50/60 Hz acorde a EN/IEC 60947-2
- apto para seccionamiento
- Sí acorde a IEC 60947-2
- Normas
- EN/IEC 60947-2 EN/IEC 60898-1
- Certificaciones de Producto
- EAC
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 380...415 V CA 50/60 Hz 220…240 V CA 50/60 Hz 440 V CA 50/60 Hz 230...400 V CA 50/60 Hz
- límite de enlace magnético
- 5...10 x In
- [Ics] poder de corte en servicio
- 7500 A 75 % acorde a EN/IEC 60898-1 - 400 V CA 50/60 Hz 4.5 kA 75 % acorde a EN/IEC 60947-2 - 440 V CA 50/60 Hz 7.5 kA 75 % acorde a EN/IEC 60947-2 - 380...415 V CA 50/60 Hz 15 kA 75 % acorde a EN/IEC 60947-2 - 220…240 V CA 50/60 Hz 10 kA 100 % acorde a EN/IEC 60947-2 - <= 250 V DC
- clase de limitación
- 3 acorde a EN/IEC 60947-2
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz acorde a EN/IEC 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a EN/IEC 60947-2
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- Señalización local
- Indicación encendido/apagado
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN simétrico de 35 mm
- compatibilidad de bloque de distribución de embarrado tipo peine
- SÍ
- pasos de 9 mm
- 6
- altura
- 81 mm
- profundidad
- 73 mm
- anchura
- 54 mm
- Peso del producto
- 0.41 kg
- Color
- Blanco
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 5000 Ciclos acorde a IEC 60947-2
- descripción de las opciones de bloqueo
- Handle sealable with cable diameter 0.7mm in OFF or ON position
- conexiones - terminales
- Terminales de tipo túnel1…50 mm² rígido Terminales de tipo túnel1.5…35 mm² Flexible
- longitud de cable pelado para conectar bornas
- 15 mm
- par de apriete
- 3.5 N.m
- protección contra fugas a tierra
- Bloque independiente
- grado de protección IP
- IP20 conforming to IEC 60529
- Grado de contaminación
- 3 acorde a IEC 60947-2
- Categoría de sobretensión
- IV
- tropicalización
- 2 acorde a IEC 60068-1
- humedad relativa
- 95 % en 55 °C
- altitud máxima de funcionamiento
- 2000 m
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.400 cm
- Paquete 1 Ancho
- 5.500 cm
- Paquete 1 Longitud
- 8.800 cm
- Peso del empaque (Lbs)
- 389.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 8.500 cm
- Paquete 2 Ancho
- 9.500 cm
- Paquete 2 Longitud
- 33.500 cm
- Paquete 2 Peso
- 2.398 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 36
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 14.875 kg
- Garantía (en meses)
- 18
