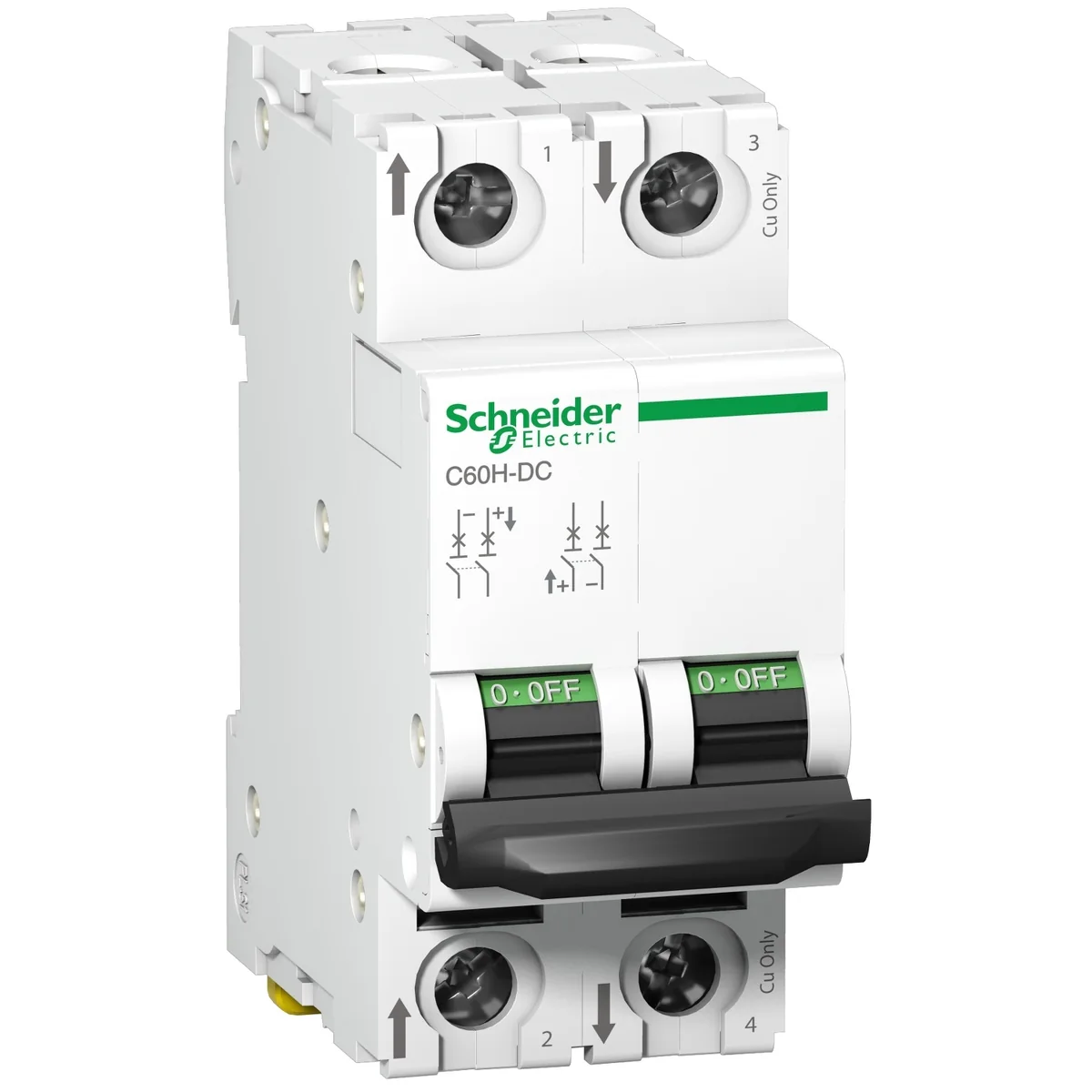

Interruptor Termomagnetico Acti 9 C60H-DC 2X10A 10/20KA 440/220VDC A9N61528 Schneider
SKU A9N61528 · Unidad base: unit
El interruptor, o breaker, termomagnético Acti9 60H-DC de Schneider Electric es fabricado para aplicaciones de corriente directa, garantizando la protección contra cortocircuitos y sobrecargas, control y aislamiento. Este producto tiene 2 polos, capacidad de 10A, curva de disparo tipo C y pode de corte de 10kA 220V DC. Este breaker es una oferta internacional en todo el mundo y está dedicada a aplicaciones de control industrial, automatización, transporte y energías renovables. Este interruptor tiene una franja verde en la palanca (VisiSafe) que garantiza la apertura de todos los polos en condiciones de seguridad (bloqueados con candado) para realizar intervenciones en las partes activas. Ademas, tiene protección IP20, se puede montar en riel DIN y está apto al aislamiento industrial según la norma IEC 60947. Este breaker cuenta con una durabilidad eléctrica de durabilidad eléctrica 3.000/6.000 ciclos y mecánica 20.000 ciclos. Tiene también un amplio rango de operación, actuando en temperaturas desde -25°C hasta 70°C. Este producto cumple con las normas IEC 60947-2 y RETIE. Los breakers termomagnéticos Acti 9 C60H-DC cuentan con la etiqueta Green PremiumTM, la cual promete el cumplimiento de las reglamentaciones más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2. La tensión de funcionamiento de Ue es de 500 V CC. La tensión nominal de aislamiento Ui es de 500 V CC. La tensión nominal soportada al impulso Uimp es de 6 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Puede montarse en un segmento DIN. Su ancho es de 4 partes de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL9003). El peso es de 0,256kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 y IP40 en carcasa. La temperatura de funcionamiento es de -25 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti 9 C60H-DC
- Tipo de Producto o Componente
- Interruptor automático en miniatura
- Nombre Corto del Dispositivo
- C60H-DC
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 2P
- número de polos protegidos
- 2
- corriente nominal (In)
- 10 A en 25 °C
- tipo de red
- DC
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- poder de corte
- 10 kA Icu en 440 V DC acorde a EN 60947-2 10 kA Icu en 440 V DC acorde a IEC 60947-2 6 kA Icu en 500 V DC acorde a EN 60947-2 6 kA Icu en 500 V DC acorde a IEC 60947-2 20 kA Icu en 220 V DC acorde a GB 14048.2 20 kA Icu en 220 V DC acorde a IEC 60947-2 20 kA Icu en 250 V DC acorde a GB 14048.2 20 kA Icu en 250 V DC acorde a IEC 60947-2
- categoría de utilización
- Categoría A acorde a EN 60947-2 Categoría A acorde a IEC 60947-2
- apto para seccionamiento
- Sí acorde a IEC 60947-2 Sí acorde a EN 60947-2
- Normas
- EN 60947-2 IEC 60947-2
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 500 V DC
- [Ics] poder de corte en servicio
- 15 kA 75 % acorde a EN 60947-2 - 220 V DC 15 kA 75 % acorde a IEC 60947-2 - 220 V DC 15 kA 75 % acorde a EN 60947-2 - 250 V DC 15 kA 75 % acorde a IEC 60947-2 - 250 V DC 4.5 kA 75 % acorde a EN 60947-2 - 500 V DC 4.5 kA 75 % acorde a IEC 60947-2 - 500 V DC 7.5 kA 75 % acorde a EN 60947-2 - 440 V DC 7.5 kA 75 % acorde a IEC 60947-2 - 440 V DC
- [Ui] tensión asignada de aislamiento
- 500 V DC acorde a IEC 60947-2 500 V DC acorde a EN 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a EN 60947-2 6 kV acorde a IEC 60947-2
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- Señalización local
- Indicación encendido/apagado
- tipo de montaje
- Fijo
- Tipo de montaje
- Carril DIN simétrico de 35 mm
- compatibilidad de bloque de distribución de embarrado tipo peine
- Arriba o abajo, estado 1 Estándar
- pasos de 9 mm
- 4
- Peso del producto
- 0.256 kg
- Color
- Blanco
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 3000 Ciclos L/R = 2 ms
- preparado para candado
- Con candado
- descripción de las opciones de bloqueo
- En posición O
- par de apriete
- Circuito de alimentación: 2.5 N.m arriba o abajo
- protección contra fugas a tierra
- Sin
- Grado de contaminación
- 3 acorde a EN 60947-2 3 acorde a IEC 60947-2
- Categoría de sobretensión
- IV
- tropicalización
- 2 acorde a IEC 60068-2
- altitud máxima de funcionamiento
- 2000 m
- temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 3.500 cm
- Paquete 1 Ancho
- 7.300 cm
- Paquete 1 Longitud
- 8.300 cm
- Peso del empaque (Lbs)
- 222.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 8.500 cm
- Paquete 2 Ancho
- 9.200 cm
- Paquete 2 Longitud
- 22.700 cm
- Paquete 2 Peso
- 1.388 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 72
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 17.096 kg
- Garantía (en meses)
- 18
