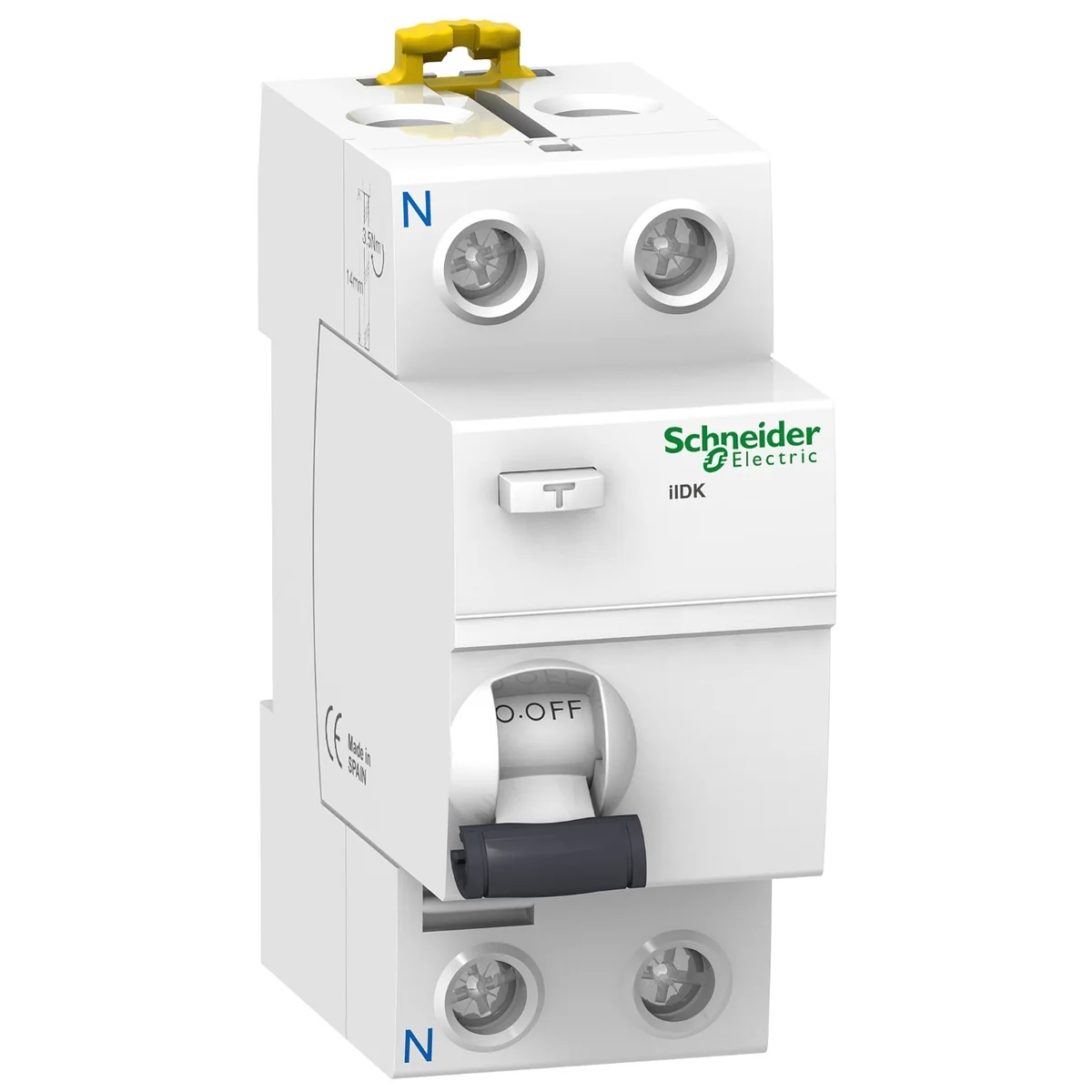

Interruptor Diferencial ACTI9 Iid K 2P 40 A 30MA AC A9R50240 Schneider
SKU A9R50240 · Unidad base: unit
Este producto Acti9 iID K es un interruptor diferencial de corriente (RCCB). Es un interruptor automático 2P con 40A corriente nominal, sensibilidad de fuga a tierra de 30mA y clase de protección tipo AC. Este producto protege contra descargas eléctricas por contacto directo o indirecto y peligros de incendio. Hay un clip doble para desmontar con la barra de distribución peine en su lugar. Este Acti9 iID40 está destinado a aplicaciones de edificios pequeños, medianos y grandes. Este producto cumple con la norma EN/IEC 61008-1. La capacidad nominal de corte (Im/Ι Δm) y de cortocircuito es de 500A. La corriente de cortocircuito nominal condicional (Inc/Ι Δc) es de 4,5 kA. Tiene una resistencia eléctrica de hasta 2000 ciclos y una resistencia mecánica de hasta 5000 ciclos. El voltaje de operación del Ue es de 220VCA a 240VCA. La tensión de aislamiento nominal Ui es de 440VCA. La tensión de resistencia a los impulsos nominal de Uimp es de 4 kV. La frecuencia es de 50Hz o 60Hz. Es montable en riel DIN. La anchura de los pasos de 9mm es 4. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 85mm x (Prof.) 69mm. El peso es de 0,21kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -5°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti9 iID K
- Tipo de Producto o Componente
- Disyuntor de corriente residual (RCCB)
- Nombre Corto del Dispositivo
- iID K
- Número de Polos
- 2P
- posición de neutro
- Izquierda
- corriente nominal (In)
- 40 A
- tipo de red
- CA
- sensibilidad ante fugas a tierra
- 30 mA
- retardo de la protección contra fugas a tierra
- Instantáneo
- clase de protección contra fugas a tierra
- Tipo AC
- etiquetas de calidad
- VDE
- Ubicación del Dispositivo en el Sistema
- Salida
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 220…240 V CA 50/60 Hz
- tecnologia de disparo corriente residual
- Independiente de la tensión
- poder de corte y de cierre nominal
- Idm 500 A Im 500 A
- intensidad de cortocircuito condicional
- GL63, estado 1 Inc 4.5 kA K60, estado 1 Inc 6 kA C60, estado 1 Inc 6 kA
- [Ui] tensión asignada de aislamiento
- 440 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV
- corriente de sobretensión
- 250 A
- indicador de posición del contacto
- NA
- Tipo de Control
- Maneta
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN de 35 mm
- pasos de 9 mm
- 4
- altura
- 85 mm
- anchura
- 36 mm
- profundidad
- 69 mm
- Peso del producto
- 0.21 kg
- Color
- Blanco
- Endurancia mecánica
- 5000 Ciclos
- durabilidad eléctrica
- AC-1, estado 1 2000 Ciclos
- descripción de las opciones de bloqueo
- Dispositivo de cierre con candado
- conexiones - terminales
- Terminales de tipo túnel arriba o abajo1…35 mm² rígido Terminales de tipo túnel arriba o abajo1…25 mm² Flexible Terminales de tipo túnel arriba o abajo1…25 mm² flexible con terminal
- longitud de cable pelado para conectar bornas
- 16 mm for arriba o abajo connection
- par de apriete
- 3.5 N.m arriba o abajo
- Normas
- EN/IEC 61008-1 EN/IEC 61008-2-1
- grado de protección IP
- IP20 conforming to IEC 60529 "IP40" (envolvente modular) conforming to IEC 60529
- Grado de contaminación
- 2
- compatibilidad electromagnética
- Resistencia a impulsos 8/20 µs, 200 A acorde a EN/IEC 61008-1
- temperatura ambiente de funcionamiento
- -5…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4 cm
- Paquete 1 Ancho
- 8.5 cm
- Paquete 1 Longitud
- 10 cm
- Peso del empaque (Lbs)
- 208 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 9.5 cm
- Paquete 2 Ancho
- 10.5 cm
- Paquete 2 Longitud
- 25.5 cm
- Paquete 2 Peso
- 1.343 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 54
- Paquete 3 Altura
- 30 cm
- Paquete 3 Ancho
- 30 cm
- Paquete 3 Longitud
- 40 cm
- Paquete 3 Peso
- 12.358 kg
- Garantía (en meses)
- 18
