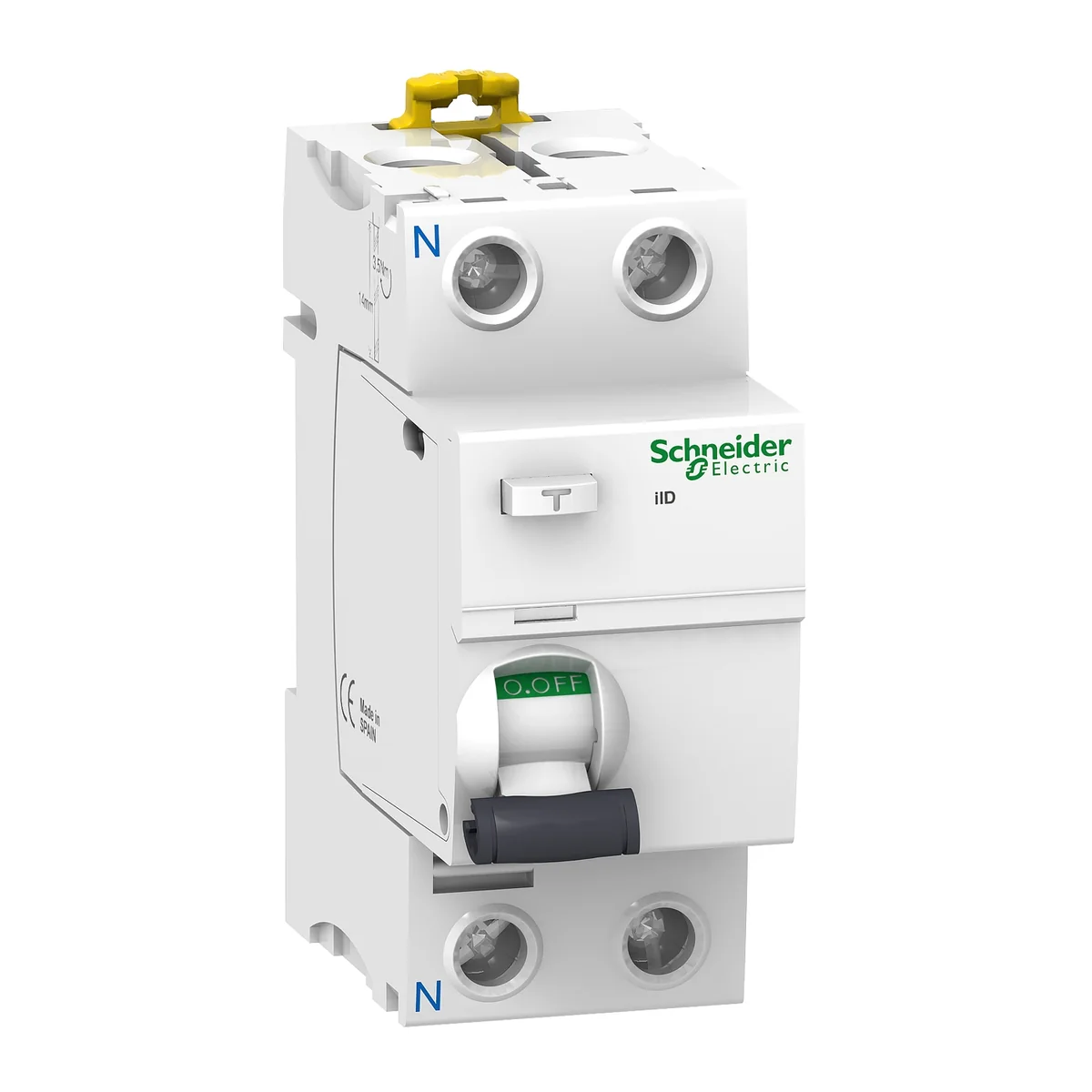

Interruptor Diferencial ACTI9 Iid 2P 25 A 30MA AC A9R71225 Schneider
SKU A9R71225 · Unidad base: unit
Este iID Acti9 es un interruptor diferencial de corriente residual (RCCB) modular y confiable. Es un interruptor automático 2P con corriente nominal de 25A, sensibilidad de fuga a tierra de 30mA y clase de protección tipo AC. Este producto protege contra descargas eléctricas por contacto directo o indirecto y peligros de incendio. Realiza la función de desconexión de circuitos eléctricos en caso de fallo a tierra. Su exclusivo indicador Visitrip reduce el tiempo de intervención al mostrar el dispositivo defectuoso con un indicador mecánico en la parte frontal. Este producto también cuenta con una ventana VisiSafe con una banda verde en la palanca que indica la apertura total de los polos, lo que permite el mantenimiento aguas abajo. Este producto cumple con la norma EN/IEC 61008-1. La capacidad nominal de corte (Im/Ι Δm) y de cortocircuito es de 1500A. La corriente de cortocircuito nominal condicional (Inc/Ι Δc) es de 10 kA. Tiene una resistencia eléctrica de hasta 15000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de operación del Ue es de 220VCA a 240VCA. La tensión de aislamiento nominal Ui es de 500VCA. La tensión nominal soportada al impulso Uimp es de 6 kV. La frecuencia es de 50 Hz o 60 Hz. Puede montarse en un segmento DIN. La anchura en tramas de 9 mm es de 4. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 91mm x (Prof.) 73,5mm. El peso es de 0,21kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 y IP40 en carcasa. La temperatura de funcionamiento es de -5 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti9 iID
- Tipo de Producto o Componente
- Disyuntor de corriente residual (RCCB)
- Nombre Corto del Dispositivo
- iID
- Número de Polos
- 2P
- posición de neutro
- Izquierda
- corriente nominal (In)
- 25 A
- tipo de red
- CA
- sensibilidad ante fugas a tierra
- 30 mA
- retardo de la protección contra fugas a tierra
- Instantáneo
- clase de protección contra fugas a tierra
- Tipo AC
- Ubicación del Dispositivo en el Sistema
- Salida
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 230...240 V CA 50/60 Hz
- tecnologia de disparo corriente residual
- Independiente de la tensión
- poder de corte y de cierre nominal
- Idm 1500 A Im 1500 A
- intensidad de cortocircuito condicional
- 10 kA
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- Modo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN de 35 mm
- pasos de 9 mm
- 4
- altura
- 85 mm
- anchura
- 36 mm
- profundidad
- 69 mm
- Fondo empotrado
- 44 mm
- Peso del producto
- 210 g
- Color
- Blanco - tipo de cable: RAL 9003)
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 15000 Ciclos
- descripción de las opciones de bloqueo
- Dispositivo de cierre con candado
- conexiones - terminales
- Terminal simple arriba o abajo1…35 mm² rígido Terminal simple arriba o abajo1…25 mm² Flexible Terminal simple arriba o abajo1…25 mm² flexible con terminal
- longitud de cable pelado para conectar bornas
- 14 mm for arriba o abajo connection
- par de apriete
- 3.5 N.m arriba o abajo
- Normas
- EN/IEC 61008-1 EN/IEC 61008-2-1
- Certificaciones de Producto
- SNI
- grado de protección IP
- IP20 conforming to IEC 60529 "IP40" (envolvente modular) conforming to IEC 60529
- Grado de contaminación
- 3
- compatibilidad electromagnética
- Resistencia a impulsos 8/20 µs, 250 A acorde a EN/IEC 61008-1
- temperatura ambiente de funcionamiento
- -5…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 8.200 cm
- Paquete 1 Ancho
- 4.000 cm
- Paquete 1 Longitud
- 10.000 cm
- Peso del empaque (Lbs)
- 211.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 54
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 11.787 kg
- Tipo de unidad de paquete 3
- P12
- Número de unidades en el paquete 3
- 432
- Paquete 3 Altura
- 45.000 cm
- Paquete 3 Ancho
- 80.000 cm
- Paquete 3 Longitud
- 120.000 cm
- Paquete 3 Peso
- 106.296 kg
- Garantía (en meses)
- 18
