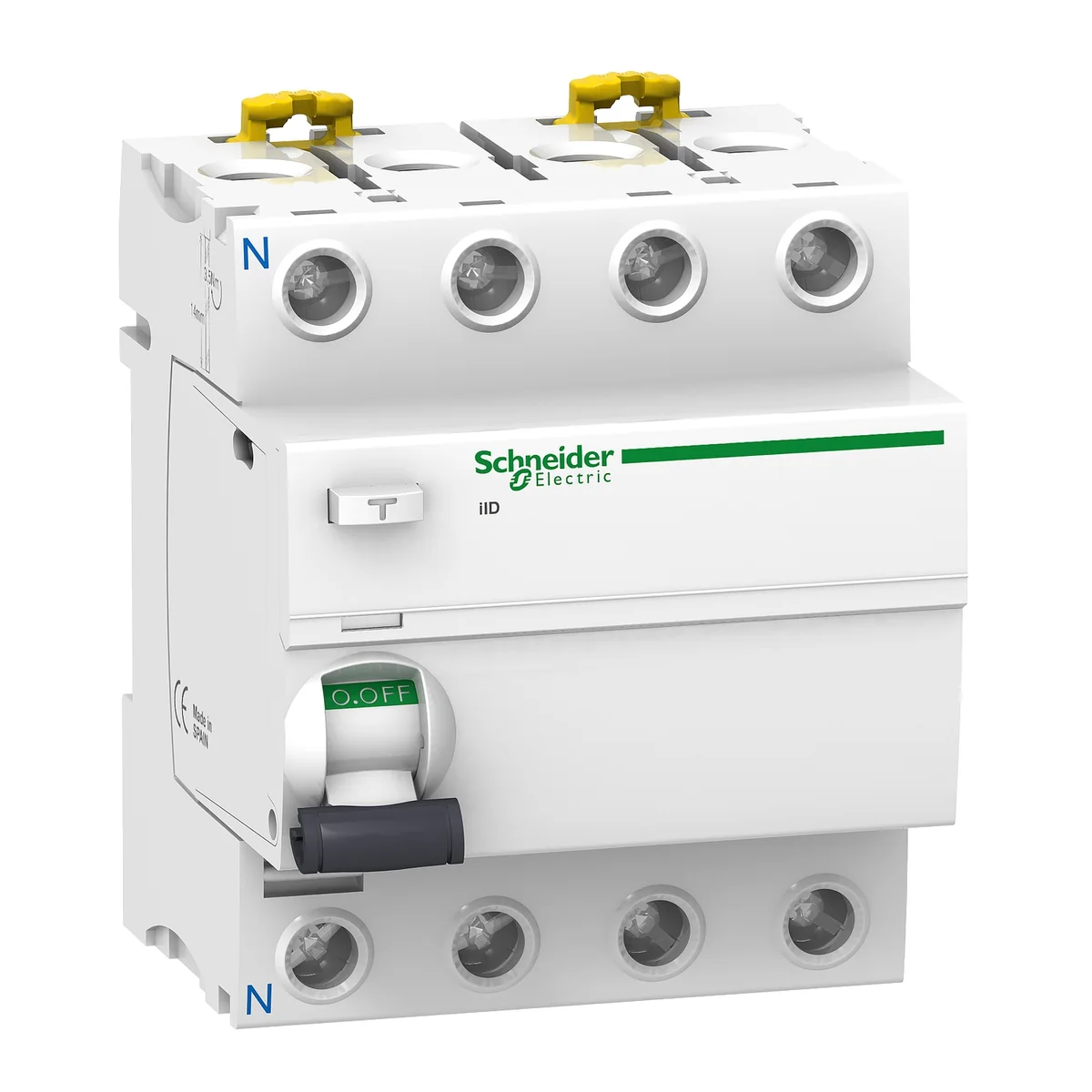

Interruptor Diferencial 4P 40 A 30MA AC Superinmunizados-Clase A A9R91440 Schneider
SKU A9R91440 · Unidad base: unit
Este Acti9 iID es un interruptor diferencial (RCCB) modular y fiable. Se trata de un interruptor automático 4P con corriente nominal In de 40 A, clase de protección tipo A-SI y una sensibilidad de fuga a tierra de 30 mA. Este producto protege contra las descargas eléctricas mediante el contacto directo o indirecto y contra peligros de incendio. Ejecuta la función de desconexión de circuitos eléctricos en caso de fallo a tierra. Su exclusivo indicador Visitrip reduce el tiempo de intervención al mostrar el dispositivo defectuoso con un indicador mecánico en la parte frontal. Este producto también tiene una ventana VisiSafe con una tira verde en el conmutador que indica la apertura completa de los polos que permite el mantenimiento aguas abajo Este producto cumple la norma EN/IEC 61008-1. La capacidad nominal de corte y de cortocircuito (Im/m) es de 1500 A. La corriente de cortocircuito nominal condicional (Inc/c) es de 10 kA. La resistencia eléctrica es de hasta 15000 ciclos. La resistencia mecánica es de hasta 20000 ciclos. La tensión de funcionamiento de Ue es de 380 VCA a 415 VCA. La tensión nominal de aislamiento Ui es de 500 V CA. La tensión nominal soportada al impulso Uimp es de 6 kV. La frecuencia es de 50 Hz o 60 Hz. Puede montarse en un segmento DIN. La anchura en tramas de 9 mm es de 8. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 72mm x (Alt.) 91mm x (Prof.) 73,5mm. El peso es de 0,37kg. Tiene un grado de protección IP20. Se convierte en IP40 una vez en un armario modular de acuerdo con la norma IEC/EN 60529. La temperatura de funcionamiento es de -25 °C a 60 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Acti 9
- Nombre del Producto
- Acti9 iID
- Tipo de Producto o Componente
- Disyuntor de corriente residual (RCCB)
- Nombre Corto del Dispositivo
- iID
- Número de Polos
- 4P
- posición de neutro
- Izquierda
- corriente nominal (In)
- 40 A
- tipo de red
- CA
- sensibilidad ante fugas a tierra
- 30 mA
- retardo de la protección contra fugas a tierra
- Instantáneo
- clase de protección contra fugas a tierra
- Tipo A-SI
- Ubicación del Dispositivo en el Sistema
- Salida
- Frecuencia de Red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 400...415 V CA 50/60 Hz
- tecnologia de disparo corriente residual
- Independiente de la tensión
- poder de corte y de cierre nominal
- Idm 1500 A Im 1500 A
- intensidad de cortocircuito condicional
- 10 kA
- [Ui] tensión asignada de aislamiento
- 500 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV
- indicador de posición del contacto
- Sí
- Tipo de Control
- Maneta
- tipo de montaje
- Ajustable en clip
- Tipo de montaje
- Carril DIN de 35 mm
- pasos de 9 mm
- 8
- altura
- 85 mm
- anchura
- 72 mm
- profundidad
- 69 mm
- Fondo empotrado
- 44 mm
- Peso del producto
- 370 g
- Color
- Blanco - tipo de cable: RAL 9003)
- Endurancia mecánica
- 20000 Ciclos
- durabilidad eléctrica
- 15000 Ciclos
- descripción de las opciones de bloqueo
- Dispositivo de cierre con candado
- conexiones - terminales
- Terminal simple arriba o abajo1…35 mm² rígido Terminal simple arriba o abajo1…25 mm² Flexible Terminal simple arriba o abajo1…25 mm² flexible con terminal
- longitud de cable pelado para conectar bornas
- 14 mm for arriba o abajo connection
- par de apriete
- 3.5 N.m arriba o abajo
- Normas
- EN/IEC 61008-1 EN/IEC 61008-2-1
- grado de protección IP
- IP20 conforming to IEC 60529 "IP40" (envolvente modular) conforming to IEC 60529
- Grado de contaminación
- 3
- compatibilidad electromagnética
- Resistencia a impulsos 8/20 µs, 3000 A acorde a EN/IEC 61008-1
- temperatura ambiente de funcionamiento
- -25…60 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 7.700 cm
- Paquete 1 Ancho
- 8.500 cm
- Paquete 1 Longitud
- 10.000 cm
- Peso del empaque (Lbs)
- 398.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 27
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 11.719 kg
- Tipo de unidad de paquete 3
- P12
- Número de unidades en el paquete 3
- 216
- Paquete 3 Altura
- 45.000 cm
- Paquete 3 Ancho
- 80.000 cm
- Paquete 3 Longitud
- 120.000 cm
- Paquete 3 Peso
- 93.752 kg
- Garantía (en meses)
- 18
