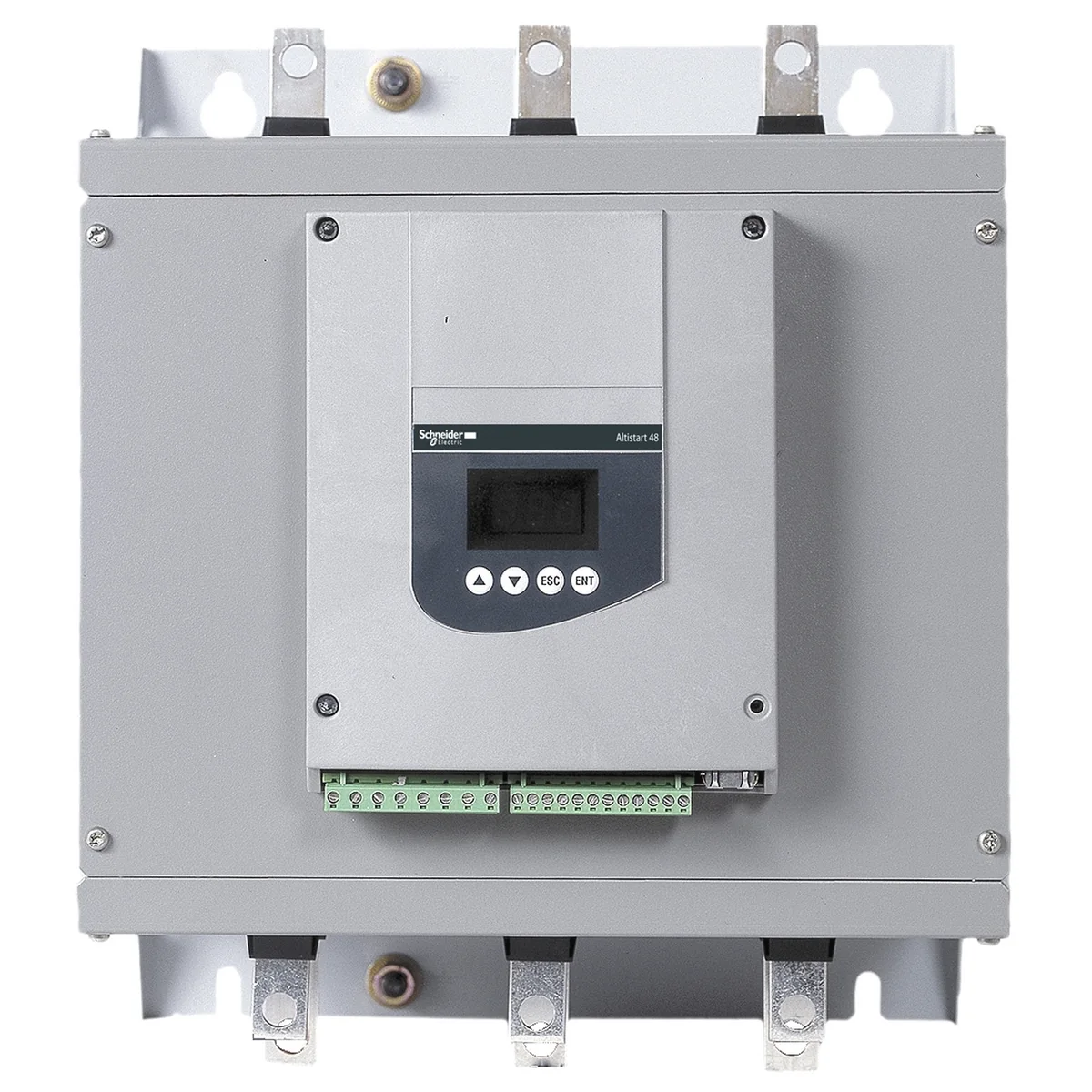

Arrancador Electronico Suave 250 A 100/200 HP 220/440 V Altistar ATS48C25Y Marca:schneider
SKU ATS48C25Y · Unidad base: unit
Esta unidad Altistart 48 soft start/soft stop es un controlador con 6 tiristors que se utilizan para el arranque y parada de los motores asincrónicos trifásicos controlados por par de apriete. Ofrece funciones de arranque suave y deceleración junto con funciones de protección de la máquina y del motor, así como funciones para comunicarse con los sistemas de control. Funciona a una tensión de alimentación nominal de 208 V a 690 V CA y hasta 250 A. El control de par Altistart 48 permite el arranque sin esfuerzo mecánico y el control suave de las transiciones hidráulicas, con un solo ajuste de rampa de aceleración que sea rápido y fácil, cualquiera que sea la carga. Es apropiado para motores con clasificación de potencia de hasta 250hp (a 575V) / 250kW (a 690V) para aplicaciones estándar y 200hp (a 575V) / 200kW (a 690V) para aplicaciones severas. Pesa 18,2 kg y sus dimensiones son: 320mm de ancho, 380mm de alto, 265mm de profundidad. Está diseñado para ser utilizado en las aplicaciones más comunes para máquinas centrífugas, bombas, ventiladores, compresores y transportadores, que se encuentran principalmente en las industrias de la construcción, alimentos y bebidas. Cumple con la norma IEC/EN 60947-4-2 y cuenta con certificación CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO y TCF. El Altistart 48 se conecta directamente al bus Modbus a través de su puerto de conector RJ45. También se puede conectar a redes Ethernet, Fipio, Profibus DP y DeviceNet a través de un módulo (puente) para realizar el pedido por separado. Está diseñado para montarse en posición vertical (+/- 10º) en un panel, gracias a sus 4 orificios de fijación. Altistart 48 ofrece alto rendimiento con su Sistema de control de par (TCS) para arranque y desaceleración controlados, y una fácil integración en gabinetes y sistemas de control. Este rango también proporciona mejoras continuas en el funcionamiento de tu máquina al reducir el estrés mecánico o hidráulico y limitar la pérdida de energía y el aumento de temperatura, más.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Altistart 48
- Tipo de Producto o Componente
- Arrancador suave
- Destino del producto
- Motores asíncronos
- aplicación específica de producto
- Cargas pesadas y bombeo
- Nombre Corto del Dispositivo
- ATS48
- Categoría de empleo
- AC-53A
- Ue tensión de alimentación
- 208...690 V - 15...10 %
- frecuencia de alimentación
- 50...60 Hz - 5...5 %
- potencia del motor en kW
- 110 kW en 400 V p/ aplicaciones severas 110 kW en 440 V p/ aplicaciones severas 132 kW en 400 V p/ aplicaciones estándares 132 kW en 440 V p/ aplicaciones estándares 132 kW en 500 V p/ aplicaciones severas 132 kW en 525 V p/ aplicaciones severas 160 kW en 500 V p/ aplicaciones estándares 160 kW en 525 V p/ aplicaciones estándares 160 kW en 690...24000 V p/ aplicaciones severas 200 kW en 6 kV p/ aplicaciones severas 220 kW en 690...24000 V p/ aplicaciones estándares 250 kW en 6 kV p/ aplicaciones estándares 55 kW en 230 V p/ aplicaciones severas 75 kW en 230 V p/ aplicaciones estándares
- potencia del motor en HP
- 100 hp en 230 V p/ aplicaciones estándares 150 hp en 460 V p/ aplicaciones severas 200 hp en 460 V p/ aplicaciones estándares 200 hp en 5 V p/ aplicaciones severas 250 hp en 5 V p/ aplicaciones estándares 60 hp en 20 kV p/ aplicaciones severas 75 hp en 20 kV p/ aplicaciones estándares 75 hp en 230 V p/ aplicaciones severas
- conexión de dispositivo en env
- En la línea sumin. motor
- Tipo de protección
- Fallo de fase, estado 1 línea Protección térmica, estado 1 motor Protección térmica, estado 1 arranc.
- Normas
- IEC 60947-4-2
- Certificaciones de Producto
- CCC UL SEPRO TCF GOST CSA NOM 117 DNV C-Tick
- marca
- CE
- número de entrada digital
- 5
- entrada discreta
- PTC, 750 Ohm en 25 °C - tipo de cable: Par, Ejec, LI3, LI4) lógica, <= 8 mA 4300 Ohm
- entrada lógica
- Lógica positiva Par, Ejec, LI3, LI4 durante 11 V, >= 5 mA
- corriente mínima de conmutación
- 10 mA en 6 V CC para salidas relé
- número de salida digital
- 2
- salida discreta
- - tipo de cable: LO1) salida lógica 0 V común configurable - tipo de cable: LO2) salida lógica 0 V común configurable - tipo de cable: R1) salidas relé fallo relé No - tipo de cable: R2) salidas relé fin reles de inicio No - tipo de cable: R3) salidas relé potenc. motor No
- tipo de salida análogica
- Salida corriente AO, estado 1 0-20 mA o 4-20 mA, frecuencia de cambio <500 Ohm
- protocolo del puerto de comunicación
- Modbus
- Tipo de conector
- 1 RJ45
- enlace datos comunicación
- Serie
- interface física
- Multipunto RS485
- velocidad de transmisión
- 4800, 9600 o 19200 bps
- función disponible
- Desviación externa (opcional)
- Posición de funcionamiento
- Vertical +/- 10 grados
- altura
- 380 mm
- anchura
- 320 mm
- profundidad
- 265 mm
- Peso del producto
- 18.2 kg
- Compatibilidad electromagnética
- Emisiones conducidas y radiadas nivel A conforming to IEC 60947-4-2 Ondas oscilatorias amortiguadas nivel_3 conforming to IEC 61000-4-12 Descarga electroestática nivel_3 conforming to IEC 61000-4-2 Inmunidad a oscilaciones eléctricas nivel_4 conforming to IEC 61000-4-4 Inmunidad a interferencia radioeléctrica radiada nivel_3 conforming to IEC 61000-4-3 Impulso corriente/tensión nivel_3 conforming to IEC 61000-4-5
- humedad relativa
- 0…95 % sin condensación o goteo de agua acorde a IEC 60068-2-3
- Temperatura ambiente de funcionamiento
- 40…60 °C (con desclasificación de corriente del 2% por cada °C) -10…40 °C (sin reducción de la potencia nominal)
- Temperatura ambiente de almacenamiento
- -25…70 °C
- altitud máxima de funcionamiento
- > 1000...2000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 43.000 cm
- Paquete 1 Ancho
- 46.000 cm
- Paquete 1 Longitud
- 51.000 cm
- Peso del empaque (Lbs)
- 22.000 kg
- Garantía (en meses)
- 18
