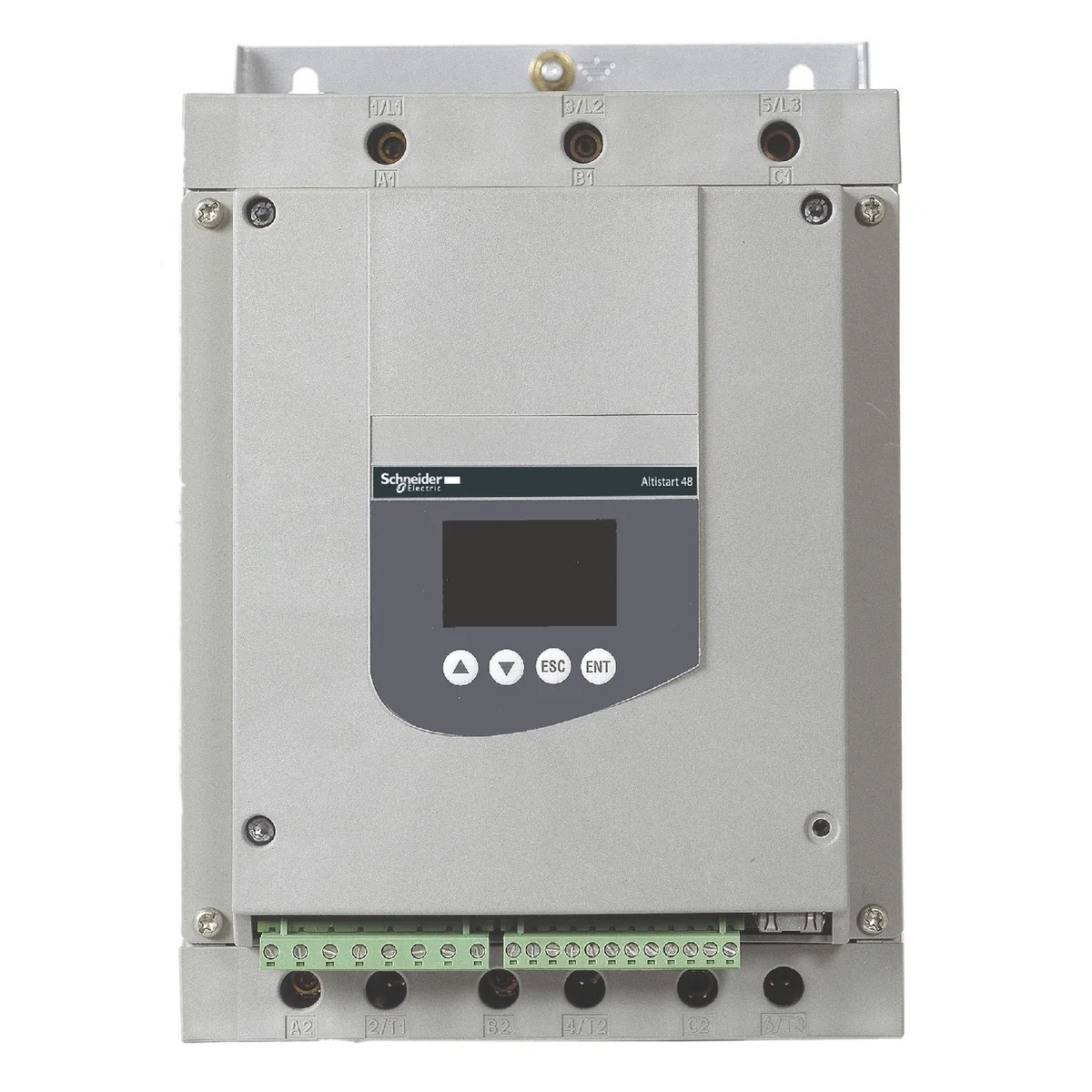

Arrancador Electronico Suave 62A 20/40HP 220/440VAC ATS48D62Y Schneider

Name: Arrancador Electronico Suave 62A 20/40HP 220/440VAC ATS48D62Y Schneider
Brand: SCHNEIDER
SKU: ATS48D62Y

SKU ATS48D62Y · Unidad base: unit

Esta unidad Altistart 48 soft start/soft stop es un controlador con 6 tiristors que se utilizan para el arranque y parada de los motores asincrónicos trifásicos controlados por par de apriete. Ofrece funciones de arranque suave y deceleración junto con funciones de protección de la máquina y del motor, así como funciones para comunicarse con los sistemas de control. Funciona con una tensión de alimentación nominal de 208 V a 690 V CA y hasta 62A. El control de par Altistart 48 permite el arranque sin esfuerzo mecánico y el control suave de las transiciones hidráulicas, con un solo ajuste de rampa de aceleración que sea rápido y fácil, cualquiera que sea la carga. Es apropiado para motores con clasificación de potencia de hasta 50hp (a 575V) / 45kW (a 690V) para aplicaciones estándar y 40hp (a 575V) / 37kW (a 690V) para aplicaciones severas. Pesa 8,3 kg y sus dimensiones son, 190mm de ancho, 290mm de alto, 235mm de profundidad. Cumple con la norma IEC/EN 60947-4-2 y cuenta con certificación CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO y TCF. Está diseñado para montarse en posición vertical (+/- 10º) en un panel, gracias a sus 4 orificios de fijación. Altistart 48 ofrece alto rendimiento con su Sistema de control de par (TCS) para arranque y desaceleración controlados, y una fácil integración en gabinetes y sistemas de control. Este rango también proporciona mejoras continuas en el funcionamiento de tu máquina al reducir el estrés mecánico o hidráulico y limitar la pérdida de energía y el aumento de temperatura, más.

Consulta existencias con tu cuenta.

Ingresa o regístrate para consultar el stock registrado.

Ingresar ↗

La solicitud no reserva mercadería ni confirma un pedido.

Consultar ficha técnica ↗

Características del producto

Gama de producto: Altistart 48
Tipo de Producto o Componente: Arrancador suave
Destino del producto: Motores asíncronos
aplicación específica de producto: Cargas pesadas y bombeo
Nombre Corto del Dispositivo: ATS48
Categoría de empleo: AC-53A
Ue tensión de alimentación: 208...690 V - 15...10 %
frecuencia de alimentación: 50...60 Hz - 5...5 %
potencia del motor en kW: 11 kW en 230 V p/ aplicaciones severas 15 kW en 230 V p/ aplicaciones estándares 22 kW en 400 V p/ aplicaciones severas 22 kW en 440 V p/ aplicaciones severas 30 kW en 400 V p/ aplicaciones estándares 30 kW en 440 V p/ aplicaciones estándares 30 kW en 500 V p/ aplicaciones severas 30 kW en 525 V p/ aplicaciones severas 37 kW en 500 V p/ aplicaciones estándares 37 kW en 525 V p/ aplicaciones estándares 37 kW en 690...24000 V p/ aplicaciones severas 37 kW en 6 kV p/ aplicaciones severas 45 kW en 690...24000 V p/ aplicaciones estándares 45 kW en 6 kV p/ aplicaciones estándares
potencia del motor en HP: 15 hp en 20 kV p/ aplicaciones estándares 15 hp en 230 V p/ aplicaciones severas 20 hp en 230 V p/ aplicaciones estándares 30 hp en 460 V p/ aplicaciones severas 40 hp en 460 V p/ aplicaciones estándares 40 hp en 5 V p/ aplicaciones severas 50 hp en 5 V p/ aplicaciones estándares
conexión de dispositivo en env: En la línea sumin. motor
Tipo de protección: Fallo de fase, estado 1 línea Protección térmica, estado 1 motor Protección térmica, estado 1 arranc.
Normas: IEC 60947-4-2
Certificaciones de Producto: NOM 117 GOST TCF UL DNV CCC SEPRO C-Tick CSA
marca: CE
número de entrada digital: 5
entrada discreta: PTC, 750 Ohm en 25 °C - tipo de cable: Par, Ejec, LI3, LI4) lógica, <= 8 mA 4300 Ohm
entrada lógica: Lógica positiva Par, Ejec, LI3, LI4 durante 11 V, >= 5 mA
corriente mínima de conmutación: 10 mA en 6 V CC para salidas relé
número de salida digital: 2
salida discreta: - tipo de cable: LO1) salida lógica 0 V común configurable - tipo de cable: LO2) salida lógica 0 V común configurable - tipo de cable: R1) salidas relé fallo relé No - tipo de cable: R2) salidas relé fin reles de inicio No - tipo de cable: R3) salidas relé potenc. motor No
tipo de salida análogica: Salida corriente AO, estado 1 0-20 mA o 4-20 mA, frecuencia de cambio <500 Ohm
protocolo del puerto de comunicación: Modbus
Tipo de conector: 1 RJ45
enlace datos comunicación: Serie
interface física: Multipunto RS485
velocidad de transmisión: 4800, 9600 o 19200 bps
función disponible: Desviación externa (opcional)
Posición de funcionamiento: Vertical +/- 10 grados
altura: 290 mm
anchura: 190 mm
profundidad: 235 mm
Peso del producto: 8.3 kg
Compatibilidad electromagnética: Emisiones conducidas y radiadas nivel A conforming to IEC 60947-4-2 Emisiones conducidas y radiadas nivel B conforming to IEC 60947-4-2 Ondas oscilatorias amortiguadas nivel_3 conforming to IEC 61000-4-12 Descarga electroestática nivel_3 conforming to IEC 61000-4-2 Inmunidad a oscilaciones eléctricas nivel_4 conforming to IEC 61000-4-4 Inmunidad a interferencia radioeléctrica radiada nivel_3 conforming to IEC 61000-4-3 Impulso corriente/tensión nivel_3 conforming to IEC 61000-4-5
humedad relativa: 0…95 % sin condensación o goteo de agua acorde a IEC 60068-2-3
Temperatura ambiente de funcionamiento: 40…60 °C (con desclasificación de corriente del 2% por cada °C) -10…40 °C (sin reducción de la potencia nominal)
Temperatura ambiente de almacenamiento: -25…70 °C
altitud máxima de funcionamiento: > 1000...2000 m con reducción capacidad normal de corriente de 2,2 % por cada 100 m adicionales
Tipo de unidad de paquete 1: PCE
Número de unidades en empaque: 1
Paquete 1 Altura: 30.5 cm
Paquete 1 Ancho: 36.5 cm
Paquete 1 Longitud: 40.0 cm
Peso del empaque (Lbs): 10.536 kg
Tipo de unidad de paquete 2: P06
Número de unidades en el paquete 2: 2
Paquete 2 Altura: 73.5 cm
Paquete 2 Ancho: 80.0 cm
Paquete 2 Longitud: 60.0 cm
Paquete 2 Peso: 34.072 kg
Garantía (en meses): 18
