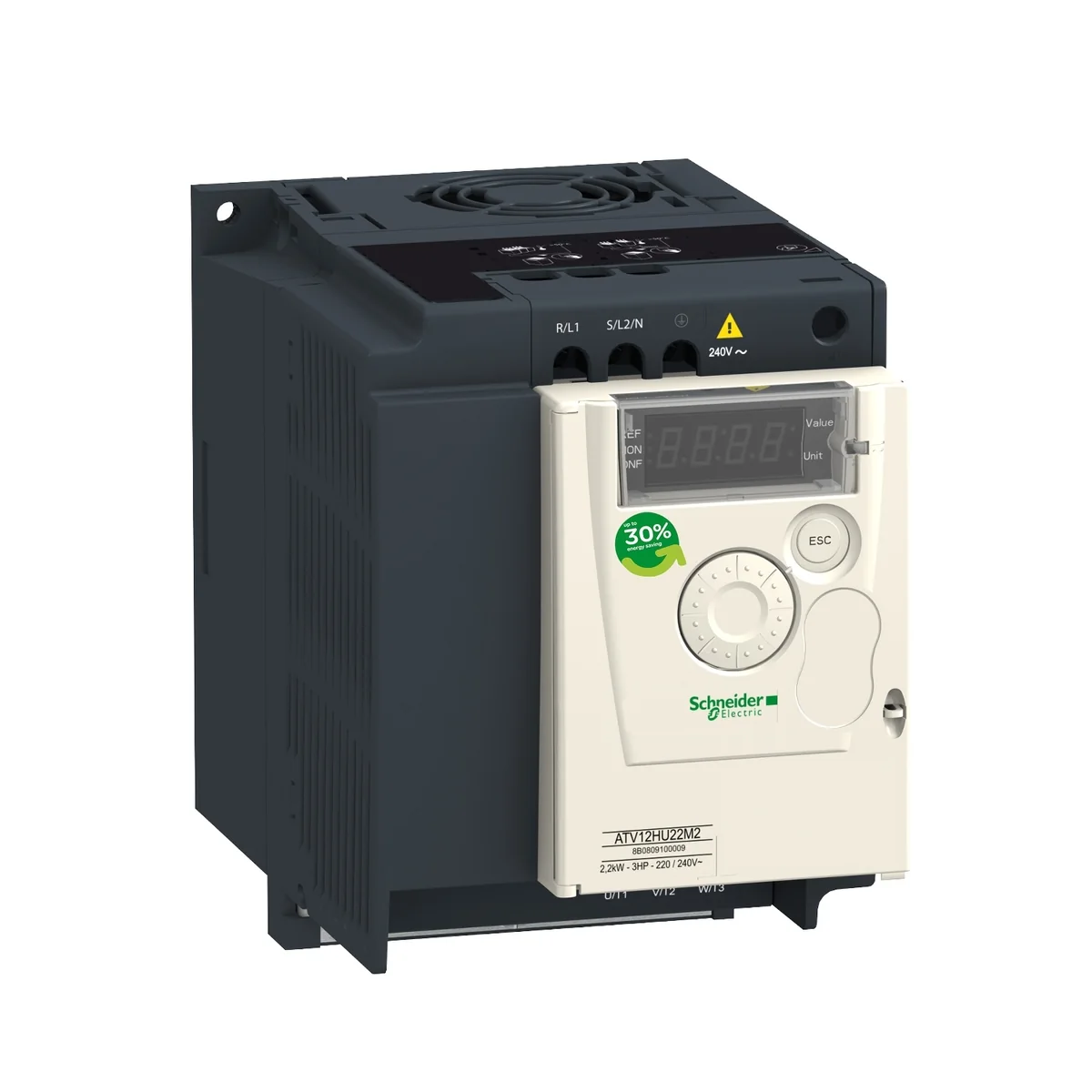

Variador Trifasico 2 HP/1,5 KW, 7.5 A, 200-240 V ATV12HU15M3, Schneider

Características del producto

Gama de producto

Altivar 12

Tipo de Producto o Componente

Variador de velocidad

aplicación específica de producto

Máquina simple

tipo de montaje

Montaje de gabinete

protocolo del puerto de comunicación

Modbus

Frecuencia de alimentación

50/60 Hz +/- 5 %

[Us] Tensión de alimentación

200...240 V - 15...10 %

corriente de salida nominal

7.5 A

potencia del motor en kW

1.5 kW

potencia del motor en HP

2 hp

filtro CEM

Sin filtro CEM

Grado de protección IP

IP20

número de entrada digital

4

número de salida digital

2

número de entrada analógica

1

número de salida analógica

1

numero de salidas relé

1

interface física

RS 485 de dos hilos

Tipo de conector

1 RJ45

corriente de salida en continuo

7.5 A en 4 kHz

método de acceso

Servidor serie Modbus

rango de frecuencias de salida

0.5…400 Hz

rango de velocidades

1…20

duración de muestreo

20 ms, tolerancia +/- 1 ms para entrad lóg. 10 ms para entrada analógica

error lineal

+/- 0.3 % de máximo valor para entrada analógica

resolución de frecuencia

Entrada analógica, estado 1 convertido A/D, 10 bits Unidad visualización, estado 1 0.1 Hz

constante de tiempo

20 ms +/- 1 ms para cambio de referencia

velocidad de transmisión

9.6 kbit/s 19.2 kbit/s 38.4 kbit/s

trama de transmisión

RTU

número de direcciones

1…247

formato de los datos

8 bits, configurables, con o sin paridad

servicio de comunicación

Registros con lectura (03) 29 palabras Regis. únic. escr. (06) 29 palabras Reg. múlt. lect./escr. (16) 27 palabras Registradores múltiples de lectura/escritura (23) 4/4 palabras Identificación de dispositivo de lectura (43)

tipo de polarización

Sin impedancia

Posibilidad de funcionamiento en 4 cuadrantes

Falso

perfil de control de motor asíncrono

Relación de frecuencia/tensión quadrática Voltaje/frecuencia ratio (V/f) Control vector flujo sin detector

frecuencia máxima de salida

4 kHz

sobrepar transitorio

150…170 % del par nominal del motor según el calibre del variador y el tipo de motor

rampas de aceleración y deceleración

Lineal de 0 a 999,9 s U S

compensación desliz. motor

Ajustable Predet. de fábrica

frecuencia de conmutación

2...16 kHz ajustable 4...16 kHz con factor de desclasificación de la capacidad

frecuencia de conmutación nominal

4 kHz

frenado hasta parada

Mediante inyección de CC

chopper de freno integrado

Falso

corriente de línea

11.1 A en 100 V - tipo de cable: carga pesada) 9.3 A en 120 V - tipo de cable: carga pesada)

Corriente máxima de entrada

9.3 A

tensión de salida máxima

240 V

potencia aparente

3.9 kVA en 240 V - tipo de cable: carga pesada)

máxima corriente transitoria

11.2 A durabilidad eléctrica 60 s - tipo de cable: carga pesada) 12.4 A durabilidad eléctrica 2 s - tipo de cable: carga pesada)

Frecuencia de Red

50...60 Hz

tolerancia de frecuencia de red simétrica relativa

5 %

Corriente de cortocircuito de la red

5 kA

Corriente de carga base con sobrecarga alta

7.5 A

potencia disipada en W

Forced cooling, estado 1 73.0 W

con función de seguridad Velocidad Limitada Segura (SLS)

Falso

con función de seguridad Gestión segura de los frenos (SBC/SBT)

Falso

con función de seguridad Parada de funcionamiento segura (SOS)

Falso

con función de seguridad Posición segura (SP)

Falso

con función de seguridad Lógica programable segura

Falso

con función de seguridad Monitor de velocidad seguro (SSM)

Falso

con función de seguridad Parada segura 1 (SS1)

Falso

con sft fct Parada segura 2 (SS2)

Falso

con función de seguridad Safe torque off (STO)

Falso

con función de seguridad Posición limitada de seguridad (SLP)

Falso

con función de seguridad Dirección Segura (SDI)

Falso

Tipo de protección

Sobretensión en la línea de alimentación Subtensión de la línea de alimentación Sobreintensidad entre fases de salida y tierra Protección contra sobrecalentamiento Cortocircuito entre fases del motor Contra pérdida de fase de entrada trifasica Protecion termica del varaidor porcalculo continui del I²t

Par de apriete

1.2 N.m

aislamiento

Eléctrico entre alimentación y control

cantidad por juego

Juego de 1

anchura

105 mm

altura

143 mm

profundidad

131.2 mm

Peso del producto

1.2 kg

altitud máxima de funcionamiento

> 1000...3000 m con desclasificación de corriente del 1% por 100 m

Posición de funcionamiento

Vertical +/- 10 grados

Certificaciones de Producto

NOM CSA C-Tick UL GOST RCM KC

marca

CE

Normas

UL 508C UL 618000-5-1 IEC 61800-5-1 IEC 61800-3

Estilo de conjunto

Con disipación de calor

Compatibilidad electromagnética

Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad ante descarga electroestática nivel_3 conforming to IEC 61000-4-2 Inmunidad a perturbaciones conducidas nivel_3 conforming to IEC 61000-4-6 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad frente a sobretensión nivel_3 conforming to IEC 61000-4-5 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11

clase ambiental (durante el funcionamiento)

Clase 3C3 según IEC 60721-3-3 Clase 3S2 según IEC 60721-3-3

aceleración máxima en caso de impacto (durante el funcionamiento)

150 m/s² at 11 ms

aceleración máxima bajo carga vibratoria (durante el funcionamiento)

10 m/s² at 13...200 Hz

deformación máxima bajo carga vibratoria (durante el funcionamiento)

1.5 mm at 2...13 Hz

volumen de aire frío

14.8 m3/h

Categoría de sobretensión

Clase III

bucle de regulación

Regulador PID ajustable

Emisión electromagnética

Emisiones radiadas entorno 2 categoria C2 acorde a IEC 61800-3 2...16 kHz cable apantallado Emisiones conducidas con filtros CEM adicionales entorno 1 categoria C1 acorde a IEC 61800-3 4...12 kHz cable apantallado Emisiones conducidas con filtros CEM adicionales entorno 2 categoria C2 acorde a IEC 61800-3 4...12 kHz cable apantallado Emisiones conducidas con filtros CEM adicionales entorno 3 categoria C3 acorde a IEC 61800-3 4...12 kHz cable apantallado <20 m

resistencia a las vibraciones

1 gn (estado 1) 13…200 Hz) acorde a IEC 60068-2-6 1,5 mm pico a pico (estado 1) 3…13 Hz) - motor desmontado en perfil DIN simétrico - acorde a IEC 60068-2-6

resistencia a los choques

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

5…95 % sin condensación acorde a IEC 60068-2-3 5…95 % sin goteo de agua acorde a IEC 60068-2-3

nivel de ruido

50 dB

Grado de contaminación

2

temperatura de transporte del aire ambiente

-25…70 °C

Temperatura ambiente de funcionamiento

-10…50 °C sin reducción de la potencia nominal 50…60 °C con disminución de corriente de 2,2 % por grada

Temperatura ambiente de almacenamiento

-25…70 °C

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

18.000 cm

Paquete 1 Ancho

18.000 cm

Paquete 1 Longitud

18.500 cm

Peso del empaque (Lbs)

1.488 kg

Tipo de unidad de paquete 2

S06

Número de unidades en el paquete 2

30

Paquete 2 Altura

75.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

58.450 kg

Garantía (en meses)

18
