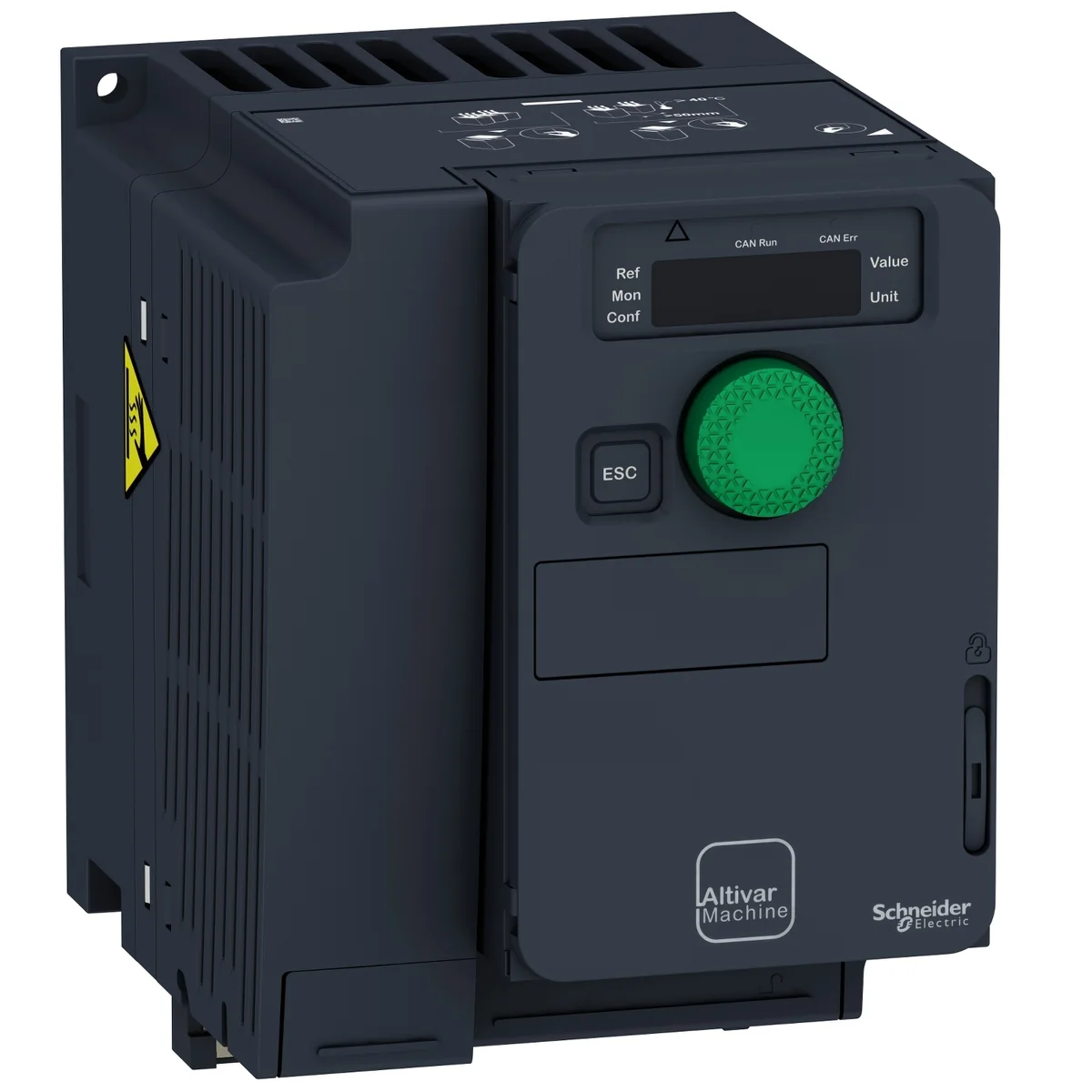

Variador Velocidad Trifasico 2HP/1,5 KW 200-240 Vac 8 A, Altivar ATV320U15M3C Schneider

Características del producto

Gama de producto

Altivar Machine ATV320

Tipo de Producto o Componente

Variador de velocidad

aplicación específica de producto

Máquinas complejas

variante

Version estandar

fromato del variador

Compacto

tipo de montaje

Montaje en pared

protocolo del puerto de comunicación

Serie Modbus CANopen

tarjeta opcional

Módulo de conmutación, CANopen Módulo de conmutación, EtherCAT Módulo de conmutación, Profibus DP V1 Módulo de conmutación, Profinet Módulo de conmutación, Ethernet Powerlink Módulo de conmutación, EtherNet/IP Módulo de conmutación, DeviceNet

[Us] Tensión de alimentación

200...240 V - 15...10 %

corriente de salida nominal

8.0 A

potencia del motor en kW

1.5 kW para carga pesada

potencia del motor en HP

2 hp

filtro CEM

Sin filtro CEM

Grado de protección IP

IP20

número de entrada digital

7

entrada discreta

STO safe torque off, 24 V CC, impedancia: 1.5 kOhm DI1...DI6 entradas lóg., 24 V CC - tipo de cable: 30 V) DI5 programables como entrada de pulsos, estado 1 0…30 kHz, 24 V CC - tipo de cable: 30 V)

lógica de entrada digital

Lógica positiva (source) Lógica negativa (sink)

número de salida digital

3

salida discreta

Colector abierto DQ+ 0…1 kHz 30 V CC 100 mA Colector abierto DQ- 0…1 kHz 30 V CC 100 mA

número de entrada analógica

3

tipo de entrada análogica

AI1 tensión, estado 1 0...10 V CC, impedancia: 30 kOhm, impedancia 10 bits AI2 tensión diferencial bipolar, estado 1 +/- 10 V CC, impedancia: 30 kOhm, impedancia 10 bits AI3 corriente, estado 1 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA u otros patrones según configuración), impedancia: 250 Ohm, impedancia 10 bits

número de salida analógica

1

tipo de salida análogica

Corriente configurable por software AQ1, estado 1 0...20 mA frecuencia de cambio 800 Ohm, impedancia 10 bits Tensión configurable por software AQ1, estado 1 0...10 V CC frecuencia de cambio 470 Ohm, impedancia 10 bits

tipo de salida de relé

Lógica relé configurable R1A 1 NA de acuerdo con 100000 Ciclos Lógica relé configurable R1B 1 NC de acuerdo con 100000 Ciclos Lógica relé configurable R1C Lógica relé configurable R2A 1 NA de acuerdo con 100000 Ciclos Lógica relé configurable R2C

Corriente de conmutación máxima

Salida de relé R1A, R1B, R1C en resistivo cables para , cos phi = 1, estado 1 3 A en 250 V AC Salida de relé R1A, R1B, R1C en resistivo cables para , cos phi = 1, estado 1 3 A en 30 V CC Salida de relé R1A, R1B, R1C, R2A, R2C en inductivo cables para , cos phi = 0.4 x 7 ms, estado 1 2 A en 250 V AC Salida de relé R1A, R1B, R1C, R2A, R2C en inductivo cables para , cos phi = 0.4 x 7 ms, estado 1 2 A en 30 V CC Salida de relé R2A, R2C en resistivo cables para , cos phi = 1, estado 1 5 A en 250 V AC Salida de relé R2A, R2C en resistivo cables para , cos phi = 1, estado 1 5 A en 30 V CC

corriente mínima de conmutación

Salida de relé R1A, R1B, R1C, R2A, R2C, estado 1 5 mA en 24 V CC

método de acceso

Esclavo CANopen

Posibilidad de funcionamiento en 4 cuadrantes

Verdadero

perfil de control de motor asíncrono

Ley tensión/frecuencia, 5 puntos Control vectorial de flujo sin sensor, estándar Ley tensión/frecuencia - ahorro de energía, U/f cuadrática Control vectorial sin sensor Ley tensión/frecuencia, 2 puntos

perfil de control de motor síncrono

Control de vector sin sensor

frecuencia máxima de salida

0.599 kHz

rampas de aceleración y deceleración

Lineal U S CUS Conmutación de rampa Adaptación de la rampa de aceleración/desaceleración Aceleración/desaceleración automática con inyección de corriente continua

compensación desliz. motor

Automático sea cual sea la carga Ajustable 0...300% No disponible en ley tensión/frecuencia (2 ó 5 puntos)

frecuencia de conmutación

2...16 kHz ajustable 4...16 kHz con factor de desclasificación de la capacidad

frecuencia de conmutación nominal

4 kHz

frenado hasta parada

Mediante inyección de CC

chopper de freno integrado

Verdadero

corriente de línea

11.1 A en 200 V - tipo de cable: carga pesada) 9.3 A en 240 V - tipo de cable: carga pesada)

Corriente máxima de entrada

11.1 A

tensión de salida máxima

240 V

potencia aparente

3.9 kVA en 240 V - tipo de cable: carga pesada)

Frecuencia de Red

50...60 Hz

tolerancia de frecuencia de red simétrica relativa

5 %

Corriente de cortocircuito de la red

5 kA

Corriente de carga base con sobrecarga alta

4 A

potencia disipada en W

Ventilador, estado 1 72.0 W en 200 V 4 kHz

con función de seguridad Velocidad Limitada Segura (SLS)

Verdadero

con función de seguridad Gestión segura de los frenos (SBC/SBT)

Falso

con función de seguridad Parada de funcionamiento segura (SOS)

Falso

con función de seguridad Posición segura (SP)

Falso

con función de seguridad Lógica programable segura

Falso

con función de seguridad Monitor de velocidad seguro (SSM)

Falso

con función de seguridad Parada segura 1 (SS1)

Verdadero

con sft fct Parada segura 2 (SS2)

Falso

con función de seguridad Safe torque off (STO)

Verdadero

con función de seguridad Posición limitada de seguridad (SLP)

Falso

con función de seguridad Dirección Segura (SDI)

Falso

Tipo de protección

Interrupc fase entrada, estado 1 variador de velocidad Sobreintensidad entre fases de salida y tierra, estado 1 variador de velocidad Protección contra sobrecalentamiento, estado 1 variador de velocidad Cortocircuito entre fases del motor, estado 1 variador de velocidad Protección térmica, estado 1 variador de velocidad

anchura

105.0 mm

altura

143.0 mm

profundidad

138.0 mm

Peso del producto

1.4 kg

sobrepar transitorio

170…200 % Par nominal del motor

Posición de funcionamiento

Vertical +/- 10 grados

Certificaciones de Producto

CE ATEX NOM GOST EAC RCM KC

marca

CE ATEX UL CSA EAC RCM

Normas

IEC 61800-5-1

Compatibilidad electromagnética

Prueba de inmunidad ante descarga electroestática nivel_3 conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad de pico de tensión 1,2/50 μs - 8/20 μs nivel_3 conforming to IEC 61000-4-5 Prueba de inmunidad de radio frecuencia conducida nivel_3 conforming to IEC 61000-4-6 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11

clase ambiental (durante el funcionamiento)

Clase 3C3 según IEC 60721-3-3 Clase 3S2 según IEC 60721-3-3

aceleración máxima en caso de impacto (durante el funcionamiento)

150 m/s² at 11 ms

aceleración máxima bajo carga vibratoria (durante el funcionamiento)

10 m/s² at 13...200 Hz

deformación máxima bajo carga vibratoria (durante el funcionamiento)

1.5 mm at 2...13 Hz

humedad relativa permitida (durante el funcionamiento)

Clase 3K5 según EN 60721-3

volumen de aire frío

14.8 m3/h

Categoría de sobretensión

III

bucle de regulación

Regulador PID ajustable

precisión de velocidad

+/-10% de deslizamiento nomin 0,2 Tn a Tn

Grado de contaminación

2

temperatura de transporte del aire ambiente

-25…70 °C

Temperatura ambiente de funcionamiento

-10…50 °C sin reducción de la potencia nominal 50…60 °C con factor de desclasificación de la capacidad

Temperatura ambiente de almacenamiento

-25…70 °C

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

18.000 cm

Paquete 1 Ancho

18.500 cm

Paquete 1 Longitud

18.400 cm

Peso del empaque (Lbs)

1.578 kg

Tipo de unidad de paquete 2

S06

Número de unidades en el paquete 2

30

Paquete 2 Altura

75.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

61.750 kg

Garantía (en meses)

18
