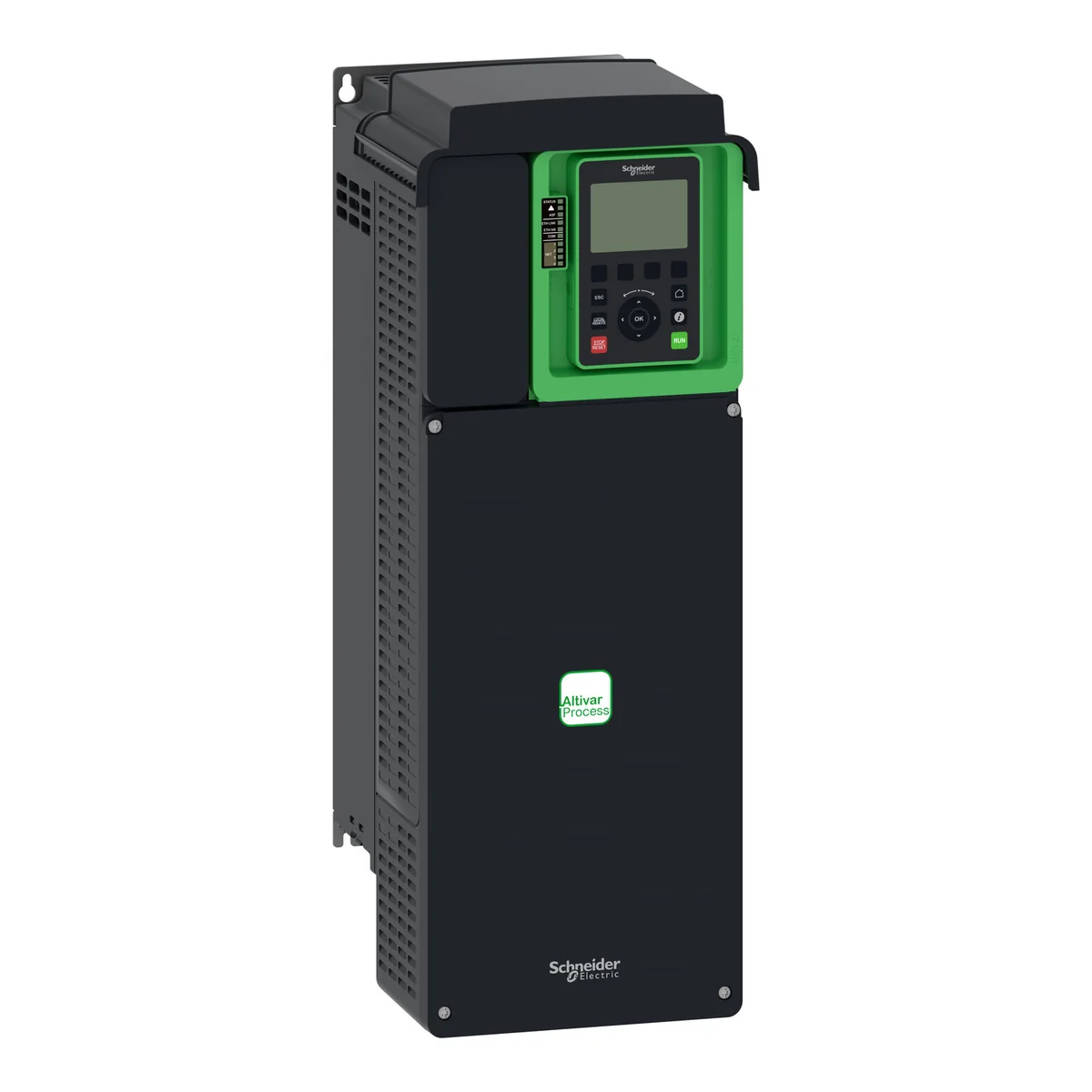

Variador De Velocidad ATV630 30HP/22KW (380...480)VACC -3F IN=39.2A 50/60HZ IP21 ATV630D22N4 Schneider

Características del producto

Gama de producto

Altivar Process ATV600

aplicación específica de producto

Proceso y utilidades

Tipo de Producto o Componente

Variador de velocidad

variante

Version estandar

Nombre Corto del Dispositivo

ATV630

tipo de montaje

Montaje en pared

protocolo del puerto de comunicación

Modbus TCP Ethernet Serie Modbus

[Us] Tensión de alimentación

380...480 V - 15...10 %

tolerancia relativa de la tensión de red simétrica

10 %

tolerancia de frecuencia de red simétrica relativa

5 %

corriente de salida nominal

46.3 A

Grado de protección IP

IP21

Destino del producto

Motores asíncronos Motores síncronos

filtro EMC

Integrado con capacidad de sujeción: 50 m máxima corriente de conmutación acorde a IEC 61800-3 categoria C2 Integrado con capacidad de sujeción: 150 m máxima corriente de conmutación acorde a IEC 61800-3 categoría C3

grado de protección IP

UL tipo 1 acorde a UL 508C

tipo de refrigeración

Convenc forzada

Frecuencia de alimentación

50...60 Hz - 5...5 %

potencia del motor en kW

22 kW - tipo de cable: carga normal) 18.5 kW - tipo de cable: carga pesada)

potencia del motor en HP

30 hp carga normal 25 hp carga pesada

corriente de línea

39.6 A en 380 V - tipo de cable: carga normal) 34.4 A en 480 V - tipo de cable: carga normal) 34.1 A en 380 V - tipo de cable: carga pesada) 29.9 A en 480 V - tipo de cable: carga pesada)

corriente de salida en continuo

46.3 A en 4 kHz para carga normal 39.2 A en 4 kHz para carga pesada

rango de frecuencias de salida

0.1…500 Hz

función de seguridad

STO (remoção de torque seguro) SIL 3

tarjeta opcional

Espacio A, estado 1 módulo de conmutación, Profibus DP V1 Espacio A, estado 1 módulo de conmutación, Profinet Espacio A, estado 1 módulo de conmutación, DeviceNet Espacio A, estado 1 módulo de conmutación, Modbus TCP/EtherNet/IP Espacio A, estado 1 módulo de conmutación, encadenamiento CANopen RJ45 Espacio A, estado 1 módulo de conmutación, CANopen SUB-D 9 Espacio A, estado 1 módulo de conmutación, CANopen temrinales de tornillo Espacio A/espacio B, estado 1 carta de extensión de E/S analógicas y digitales Espacio A/espacio B, estado 1 carta de extensión de salida a relé Espacio A, estado 1 módulo de conmutación, Ethernet IP/Modbus TCP/MD-Link Módulo de conmutación, BACnet MS / TP Módulo de conmutación, Ethernet Powerlink

número de entrada digital

8

entrada discreta

DI7, DI8 programables como entrada de pulsos, estado 1 0…30 kHz, 24 V CC - tipo de cable: <= 30 V)

lógica de entrada digital

16 velocidades preestablecidas

número de salida digital

0

salida discreta

Salidas relé R1A, R1B, R1C 250 V AC 3000 mA Salidas relé R1A, R1B, R1C 30 V CC 3000 mA Salidas relé R2A, R2C 250 V AC 5000 mA Salidas relé R2A, R2C 30 V CC 5000 mA Salidas relé R3A, R3C 250 V AC 5000 mA Salidas relé R3A, R3C 30 V CC 5000 mA

número de entrada analógica

3

tipo de entrada análogica

AI1, AI2, AI3 tensión configurable por software, estado 1 0...10 V CC, impedancia: 31.5 kOhm, impedancia 12 bits AI1, AI2, AI3 corriente configurable por software, estado 1 0...20 mA, impedancia: 250 Ohm, impedancia 12 bits AI2 entrada analógica de tensión, estado 1 - 10...10 V CC, impedancia: 31.5 kOhm, impedancia 12 bits

número de salida analógica

2

tipo de salida análogica

Tensión configurable por software AQ1, AQ2, estado 1 0...10 V CC frecuencia de cambio 470 Ohm, impedancia 10 bits Corriente configurable por software AQ1, AQ2, estado 1 0...20 mA, impedancia 10 bits Corriente configurable por software DQ-, DQ+, estado 1 30 V CC Corriente configurable por software DQ-, DQ+, estado 1 100 mA

numero de salidas relé

3

tipo de salida de relé

Lógica relé configurable R1, estado 1 fallo relé NA/NC de acuerdo con 100000 Ciclos Lógica relé configurable R2, estado 1 relé de secuencia No de acuerdo con 100000 Ciclos Lógica relé configurable R3, estado 1 relé de secuencia No de acuerdo con 100000 Ciclos

Corriente de conmutación máxima

Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, estado 1 3 A en 250 V AC Salida de relé R1, R2, R3 en resistivo cables para , cos phi = 1, estado 1 3 A en 30 V CC Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, estado 1 2 A en 250 V AC Salida de relé R1, R2, R3 en inductivo cables para , cos phi = 0.4 x 7 ms, estado 1 2 A en 30 V CC

corriente mínima de conmutación

Salida de relé R1, R2, R3, estado 1 5 mA en 24 V CC

Número de Fases de La Red

3 fases

interface física

Ethernet RS 485 de dos hilos

método de acceso

Esclavo Modbus TCP

velocidad de transmisión

10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps

trama de transmisión

RTU

tensión de salida

<= de la potencia de la tensión de alimentación

corriente temporal permisible

1.1 x In durabilidad eléctrica 60 s - tipo de cable: carga normal) 1,5 x In durabilidad eléctrica 60 s - tipo de cable: carga pesada)

formato de los datos

8 bits, configurables, con o sin paridad

tipo de polarización

Sin impedancia

resolución de frecuencia

Unidad visualización, estado 1 0.1 Hz Entrada analógica, estado 1 0.012/50 Hz

Conexión eléctrica

Control, estado 1 terminales de tornillo extraíbles 0.5...1.5 mm² AWG 20...AWG 16 Motor, estado 1 terminal de tornillo 16 mm² AWG 6 De lado, estado 1 terminal de tornillo 10...16 mm² AWG 8...AWG 6

Tipo de conector

RJ45 - tipo de cable: en el terminal gráfico remoto) para Ethernet/Modbus TCP RJ45 - tipo de cable: en el terminal gráfico remoto) para serie Modbus

bloqueo estándar

Autonegociación, dúplex total, dúplex medio Ethernet/Modbus TCP

número de direcciones

1…247 para serie Modbus

Suministro

Alimentación externa paraentradas digitales, estado 1 24 V DC - tipo de cable: 19…30 V), Alimentación interna para potenciómetro de referencia (1-10 kOhmios), estado 1 10.5 V DC +/- 5 %, Alimentación interna para entradas digitales y STO, estado 1 24 V DC - tipo de cable: 21…27 V), <200 mA, resolución protección de sobrecarga y cortocircuito

señalizaciones en local

3 LED for diagnóstico local 3 LED (color dual) for estado de comunicación integrado 4 LEDs (color dual) for communication module status 1 LED (Rojo) for presencia de tensión

fase marcador

DI1...DI6, estado 1 entr. discreta PLC niv 1 acorde a IEC 61131-2 DI5, DI6, estado 1 entr. discreta PLC niv 1 acorde a IEC 65A-68 STOA, STOB, estado 1 entr. discreta PLC niv 1 acorde a IEC 61131-2

entrada lógica

Lógica positiva (source) - tipo de cable: DI1...DI8), 11 V (estado 0) Lógica negativa (sink) - tipo de cable: DI1...DI8), > 16 V (estado 0), < 10 V (estado 0)

duración de muestreo

2 ms +/- 0,5 ms - tipo de cable: DI1...DI4) - entr. discreta 5 ms +/- 1 ms - tipo de cable: DI5, DI6) - entr. discreta 5 ms +/- 0,1 ms - tipo de cable: AI1, AI2, AI3) - entrada analógica 10 ms +/- 1 ms - tipo de cable: AO1) - saída analógica

Precisión

+/- 2 % AI1, AI2, AI3 para variación temperatura 60 °C entrada analógica +/- 1 % AO1, AO2 para variación temperatura 60 °C saída analógica

error lineal

AI1, AI2, AI3, estado 1 +/-0,15% del valor máximo para entrada analógica AO1, AO2, estado 1 +/-0.2 % para saída analógica

tiempo de actualización

Salida de relé - tipo de cable: R1, R2, R3), estado 1 5 ms - tipo de cable: +/- 0,5 ms)

aislamiento

Aislamiento galvánico entre terminales de alimentación y control

Selección de la aplicación del variador de velocidad

Edificios - HVAC compresor centrifugo Procesos en sector de la alimentación otras aplicaciones Mineria, minerales y metales ventilador Mineria, minerales y metales bomba Petroleo y gas ventilador Agua y tratamiento de agua otras aplicaciones Edificios - HVAC compresor de tornillo Procesos en sector de la alimentación bomba Procesos en sector de la alimentación ventilador Procesos en sector de la alimentación atomizacón Petroleo y gas bomba sumergible Petroleo y gas bomba de inyección de agua Petroleo y gas bomba de inyección Petroleo y gas compresor para refinería Agua y tratamiento de agua bomba centrífuga Agua y tratamiento de agua bomba de desplazamiento Agua y tratamiento de agua bomba sumergible Agua y tratamiento de agua bomba de tornillo Agua y tratamiento de agua compresor volumétrico Agua y tratamiento de agua compresor de tornillo Agua y tratamiento de agua compresor centrifugo Agua y tratamiento de agua ventilador Agua y tratamiento de agua grúa Agua y tratamiento de agua mezclador

Rango de potencia del motor AC-3

15…25 kW en 380…440 V 3 fases 15…25 kW en 480…500 V 3 fases

Montaje de Armario

Montaje en pared

Posibilidad de funcionamiento en 4 cuadrantes

Falso

perfil de control de motor asíncrono

Constant torque standard Modo optimo para el par Par variable estandar

perfil de control de motor síncrono

Motor de imanes permanentes Reluctancia del motor sincronico

frecuencia máxima de salida

500 kHz

rampas de aceleración y deceleración

Lineal ajustable por separado de 0,01...9999 s

compensación desliz. motor

Ajustable Se puede suprimir No disponible en motores de imanes permanentes Automático sea cual sea la carga

frecuencia de conmutación

2...12 kHz ajustable 4...12 kHz con factor de desclasificación de la capacidad

frecuencia de conmutación nominal

4 kHz

frenado hasta parada

Mediante inyección de CC

chopper de freno integrado

Falso

Corriente máxima de entrada

39.6 A

tensión de salida máxima

480.0 V

potencia aparente

28.6 kVA en 480 V - tipo de cable: carga normal) 24.9 kVA en 480 V - tipo de cable: carga pesada)

máxima corriente transitoria

50.9 A durabilidad eléctrica 60 s - tipo de cable: carga normal) 58.8 A durabilidad eléctrica 60 s - tipo de cable: carga pesada)

Frecuencia de Red

50...60 Hz

Corriente de cortocircuito de la red

50 kA

Corriente de carga base con sobrecarga alta

39.2 A

Corriente de carga base a baja sobrecarga

46.3 A

potencia disipada en W

Conven natural, estado 1 68 W en 380 V 4 kHz Convenc forzada, estado 1 505 W en 380 V 4 kHz

con función de seguridad Velocidad Limitada Segura (SLS)

Falso

con función de seguridad Gestión segura de los frenos (SBC/SBT)

Falso

con función de seguridad Parada de funcionamiento segura (SOS)

Falso

con función de seguridad Posición segura (SP)

Falso

con función de seguridad Lógica programable segura

Falso

con función de seguridad Monitor de velocidad seguro (SSM)

Falso

con función de seguridad Parada segura 1 (SS1)

Falso

con sft fct Parada segura 2 (SS2)

Falso

con función de seguridad Safe torque off (STO)

Verdadero

con función de seguridad Posición limitada de seguridad (SLP)

Falso

con función de seguridad Dirección Segura (SDI)

Falso

Tipo de protección

Protección térmica, estado 1 motor Safe torque off, estado 1 motor Interrup fase motor, estado 1 motor Protección térmica, estado 1 variador de velocidad Safe torque off, estado 1 variador de velocidad Sobrecalentando, estado 1 variador de velocidad Sobreintensidad entre fases de salida y tierra, estado 1 variador de velocidad Tensión de salida de sobrecarga, estado 1 variador de velocidad Protección contra cortocircuitos, estado 1 variador de velocidad Interrup fase motor, estado 1 variador de velocidad Sobretensiones en bus CC, estado 1 variador de velocidad Sobretensión en la línea de alimentación, estado 1 variador de velocidad Subtensión de la línea de alimentación, estado 1 variador de velocidad Perda de fase na alimentação da linha, estado 1 variador de velocidad Exceso de velocidad, estado 1 variador de velocidad Interrupc en circuito control, estado 1 variador de velocidad

cantidad por juego

1

anchura

211 mm

altura

546 mm

profundidad

232 mm

Peso del producto

14.3 kg

resistencia de aislamiento

> 1 MOhm 500 V CC para 1 minuto a tierra

nivel de ruido

59.5 dB acorde a 86/188/EEC

Grado de contaminación

2 acorde a IEC 61800-5-1

Resistencia a las vibraciones

1,5 mm pico a pico (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6

Resistencia a los golpes

15 gn para 11 ms acorde a IEC 60068-2-27

humedad relativa

5…95 % sin condensación acorde a IEC 60068-2-3

Temperatura ambiente de funcionamiento

-15…50 °C (sin reducción de la potencia nominal) 50…60 °C (con factor de desclasificación de la capacidad)

altitud máxima de funcionamiento

1000...4800 m con desclasificación de corriente del 1% por 100 m

Posición de funcionamiento

Vertical +/- 10 grados

Certificaciones de Producto

ATEX zone 2/22 CSA TÜV DNV-GL UL ATEX INERIS

marca

CE

Normas

UL 508C IEC 61800-3 IEC 61800-3 entorno 1 categoría C2 EN/IEC 61800-3 entorno 2 categoría C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1

THDI máximo

<48 % desde 80…100% de carga acorde a IEC 61000-3-12

Compatibilidad electromagnética

Prueba de inmunidad ante descarga electroestática nivel_3 conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad de pico de tensión 1,2/50 μs - 8/20 μs nivel_3 conforming to IEC 61000-4-5 Prueba de inmunidad de radio frecuencia conducida nivel_3 conforming to IEC 61000-4-6

clase ambiental (durante el funcionamiento)

Clase 3C3 según IEC 60721-3-3 Clase 3S3 según IEC 60721-3-3

aceleración máxima en caso de impacto (durante el funcionamiento)

150 m/s² at 11 ms

aceleración máxima bajo carga vibratoria (durante el funcionamiento)

10 m/s² at 13...200 Hz

deformación máxima bajo carga vibratoria (durante el funcionamiento)

1.5 mm at 2...13 Hz

humedad relativa permitida (durante el funcionamiento)

Clase 3K5 según EN 60721-3

volumen de aire frío

215 m3/h

Categoría de sobretensión

III

bucle de regulación

Regulador PID ajustable

temperatura de transporte del aire ambiente

-40…70 °C

Temperatura ambiente de almacenamiento

-40…70 °C

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

33.500 cm

Paquete 1 Ancho

26.000 cm

Paquete 1 Longitud

73.500 cm

Peso del empaque (Lbs)

17.253 kg

Tipo de unidad de paquete 2

S06

Número de unidades en el paquete 2

4

Paquete 2 Altura

90.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

80.932 kg

Garantía (en meses)

18
