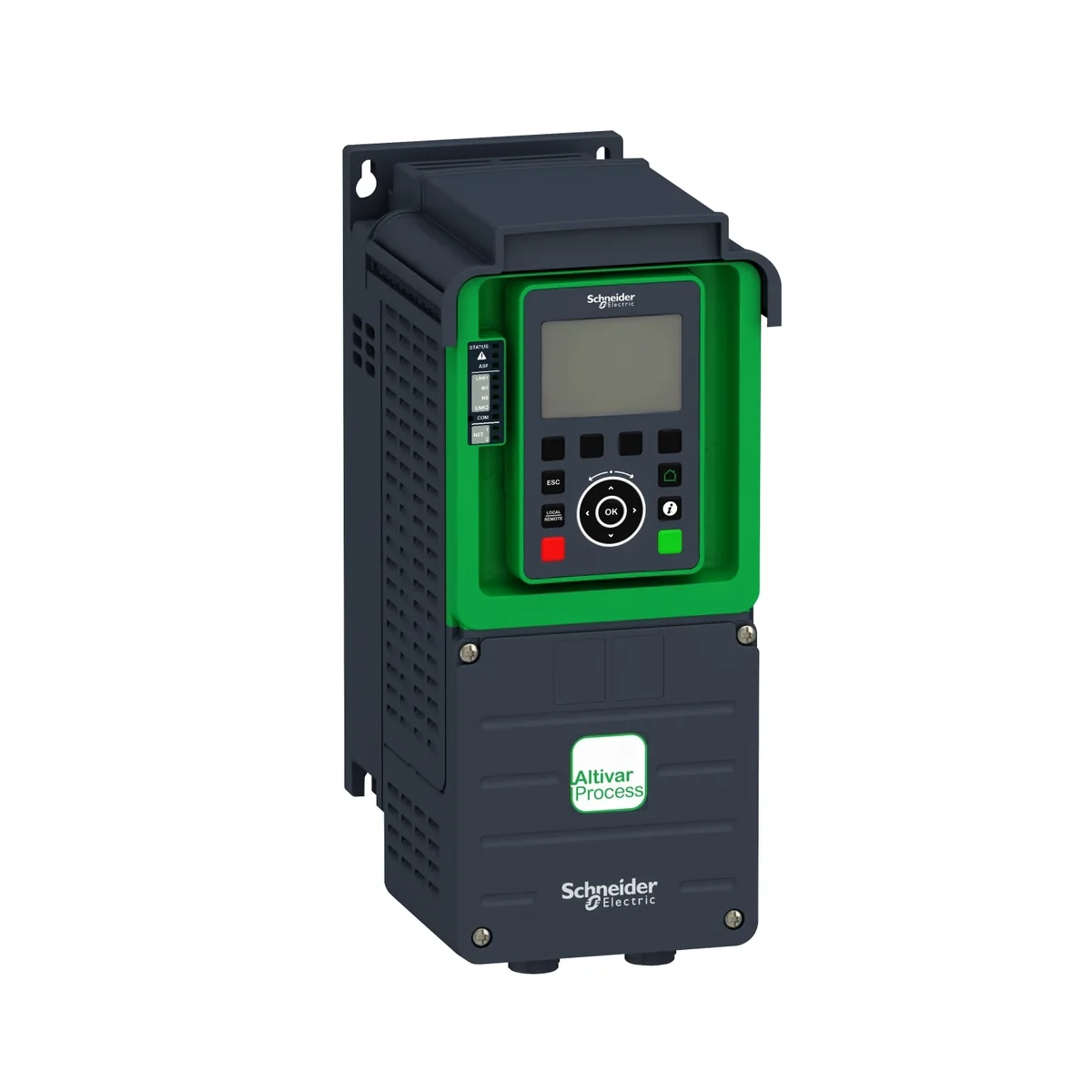

Variador ATV930 7.5HP/5.5KW (380...480)VAC 3F IN=12.7A 50/60HZ IP21 - ATV930U55N4 Schneider

Características del producto

gama de producto

Altivar Process ATV900

aplicación específica de producto

Process for industrial

tipo de producto o componente

Variador de velocidad

variante

Versión estándar Con interruptor de frenado

aplicación del dispositivo

Aplicación industrial

destino del produc

Motores asíncronos Motores síncronos

número de red de fases

3 fases

tipo de montaje

Montaje en pared

corriente de salida en continuo

12.7 A 4 kHz carga normal 9.3 A 4 kHz carga pesada

protocolo del puerto de comunicación

Ethernet/IP Modbus TCP Serie Modbus

option module

Espacio A módulo de conmutación Profibus DP V1 Espacio A módulo de conmutación Profinet Espacio A módulo de conmutación DeviceNet Espacio A módulo de conmutación EtherCAT Espacio A módulo de conmutación encadenamiento CANopen RJ45 Espacio A módulo de conmutación CANopen SUB-D 9 Espacio A módulo de conmutación CANopen terminales de tornillo Espacio A/espacio B/espacio C carta de extensión de E/S analógicas y digitales Espacio A/espacio B/espacio C carta de extensión de salida a relé Espacio B 5/12 V Módulo encoder digital Espacio B módulo de interfaz del encoder análogo Espacio B módulo resolver encoder módulo de conmutación Ethernet Powerlink

[Us] tensión de alimentación asignada

380...480 V - 15...10 %

Relative symmetric mains voltage tolerance

10 %

Relative symmetric network frequency tolerance

5 %

corriente de salida nominal

12.7 A

potencia del motor en kW

5.5 kW carga normal 4.0 kW carga pesada

filtro CEM

Integrado Con opción de placa CEM

grado de protección IP

IP21

Consecutivo, seguido, continuo, adosado

terminal de tornillo 0,5...1,5 mm² AWG 20...AWG 16 control terminal de tornillo 2,5...6 mm² AWG 14...AWG 10 de lado terminal de tornillo 2,5...6 mm² AWG 14...AWG 10 DC bus terminal de tornillo 4...6 mm² AWG 12...AWG10 motor

velocidad de transmisión

10/100 Mbit/s Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 kbit/s serie Modbus

bloqueo estándar

Autonegociación, dúplex total, dúplex medio Ethernet IP/Modbus TCP

formato de los datos

8 bits, configurables, con o sin paridad serie Modbus

tipo de polarización

Sin impedancia serie Modbus

número de direcciones

1…247 serie Modbus

Suministro

Alimentación externa para entradas digitales 24 V CC 19…30 V 1.25 mA protección de sobrecarga y cortocircuito Alimentación interna para potenciómetro de referencia (1-10 kOhmios) 10,5 V CC +/- 5 % 10 mA protección de sobrecarga y cortocircuito Alimentación interna para entradas digitales y STO 24 V CC 21…27 V 200 mA protección de sobrecarga y cortocircuito

señalizaciones en local

Diagnóstico local: 3 LED (mono/dual color) Estado de comunicación integrado: 5 LED (color dual) Estado del módulo de comunicación: 2 LED (color dual) Presencia de tensión: 1 LED (rojo)

fase marcador

DI1...DI8 entr, discreta PLC niv 1 IEC 61131-2 DI7, DI8 entrada de pulsos PLC niv 1 IEC 65A-68 STOA, STOB entr, discreta PLC niv 1 IEC 61131-2

entrada lógica

Lógica positiva (fuente) DI1...DI8 11 V Lógica negativa (fregadero) DI1...DI8 > 16 V Lógica positiva (fuente) DI7, DI8 2,5 V Lógica positiva (fuente) STOA, STOB 11 V

duración de muestreo

2 ms +/- 0,5 ms DI1...DI8 entr, discreta 5 ms +/- 1 ms DI7, DI8 entrada de pulsos 1 ms +/- 1 ms AI1, AI2, AI3 entrada analógica 5 ms +/- 1 ms AQ1, AQ2 salida analógica

precisión

+/- 2 % AI1, AI2, AI3 para variación temperatura 60 °C entrada analógica +/- 1 % AQ1, AQ2 para variación temperatura 60 °C salida analógica

error líneal

AI1, AI2, AI3 +/-0,15% del valor máximo entrada analógica AQ1, AQ2 +/-0,2 % salida analógica

tiempo de actualización

Salida de relé R1, R2, R3 5 ms +/- 0,5 ms

aislamiento

Aislamiento galvánico entre terminales de alimentación y control

número de entrada digital

10

entrada discreta

DI1...DI8 programable 24 V CC DI7, DI8 programables como entrada de pulsos 0…30 kHz 24 V CC STOA, STOB par de torsión seguro 24 V CC 2,2 kOhm

número de salida digital

2

salida discreta

Salida lógica DQ+ 0…1 kHz Programables como salida de pulsos DQ+ 0…30 kHz Salida lógica DQ- 0…1 kHz <= 30 V CC 100 mA

número de entrada analógica

3

tipo de entrada analógica

AI1, AI2, AI3 tensión configurable por software 0...10 V CC 30 kOhm 12 bits AI1, AI2, AI3 corriente configurable por software 0...20 mA/4...20 mA 250 Ohm 12 bits

número de salida analógica

2

tipo de salida analógica

Tensión configurable por software AQ1, AQ2 0...10 V CC 470 Ohm 10 bits Corriente configurable por software AQ1, AQ2 0...20 mA 500 Ohm 10 bits

número de salidas relé

3

tipo de salida de relé

Lógica relé configurable R1 fallo relé NA/NC 100000 ciclos Lógica relé configurable R2 retransmisión de secuencia NA 1000000 ciclos Lógica relé configurable R3 retransmisión de secuencia NA 1000000 ciclos

intensidad de conmutación máxima

Salida de relé R1 resistivo 1 3 A 250 V CA Salida de relé R1 resistivo 1 3 A 30 V CC Salida de relé R1 inductivo 0.4 7 ms 2 A 250 V CA Salida de relé R1 inductivo 0.4 7 ms 2 A 30 V CC Salida de relé R2, R3 resistivo 1 5 A 250 V CA Salida de relé R2, R3 resistivo 1 5 A 30 V CC Salida de relé R2, R3 inductivo 0.4 7 ms 2 A 250 V CA Salida de relé R2, R3 inductivo 0.4 7 ms 2 A 30 V CC

corriente mínima de conmutación

Salida de relé R1, R2, R3 5 mA 24 V CC

lógica de entrada digital

16 velocidades preestablecidas

interface física

Ethernet RS 485 de dos hilos

tipo de conector

2 RJ45 1 RJ45

método de acceso

Esclavo Modbus TCP

trama de transmisión

RTU

4 quadrant operation possible

Verdadero

perfil de control de motor asíncrono

Modo óptimo para el par Par variable estándar Estándar de par constante

perfil de control de motor síncrono

Motor de imanes permanentes Motor síncrono de reluctancia

frecuencia de salida

599 Hz

rampas de aceleración y deceleración

Líneal ajustable por separado de 0,01...9999 s

compensación desliz, motor

Regulable Se puede suprimir No disponible en motores de imanes permanentes Automático sea cual sea la carga

frecuencia de conmutación

2...16 kHz regulable 4...16 kHz con

frecuencia de conmutación nominal

4 kHz

frenado hasta parada

Mediante inyección de CC

Brake chopper integrated

Verdadero

corriente de línea

10.4 A 380 V carga normal 8.0 A 380 V carga pesada 9.1 A 480 V carga normal 7.2 A 480 V carga pesada

Corriente máxima de entrada

10.4 A

Maximum output voltage

480.0 V

potencia aparente

7.6 kVA 480 V carga normal 6 kVA 480 V carga pesada

máxima corriente transitoria

15.2 A 60 s carga normal 14 A 60 s carga pesada

frecuencia de red

50...60 Hz

Corriente de cortocircuito de la red

50 kA

Base load current at high overload

9.3 A

Base load current at low overload

12.7 A

potencia disipada en W

Conven natural 36 W 380 V 4 kHz Convenc forzada 145 W 380 V 4 kHz

Con función de seguridad Safely Limited Speed (SLS)

Verdadero

Con función de seguridad Safe brake management (SBC/SBT)

Verdadero

Con función de seguridad Safe Operating Stop (SOS)

Falso

Con función de seguridad Safe Position (SP)

Falso

Con función de seguridad Safe programmable logic

Falso

Con función de seguridad Safe Speed Monitor (SSM)

Falso

Con función de seguridad Safe Stop 1 (SS1)

Verdadero

Con función de seguridad Safe Stop 2 (SS2)

Falso

Con función de seguridad Safe torque off (STO)

Verdadero

Con función de seguridad Safely Limited Position (SLP)

Falso

Con función de seguridad Safe Direction (SDI)

Falso

tipo de protección

Protección térmica motor Par de torsión seguro motor Interrup fase motor motor Protección térmica variador de velocidad Par de torsión seguro variador de velocidad Sobrecalentando variador de velocidad Sobreintensidad entre fases de salida y tierra variador de velocidad Tensión de salida de sobrecarga variador de velocidad Protección contra cortocircuitos variador de velocidad Interrup fase motor variador de velocidad Sobretensiónes en bus CC variador de velocidad Sobretensión en la línea de alimentación variador de velocidad Subtensión de la línea de alimentación variador de velocidad Pérdida de fase de suministro de línea variador de velocidad Exceso de velocidad variador de velocidad Interrupc en circuito control variador de velocidad

cantidad por juego

1

anchura

144 mm

altura

350 mm

profundidad

206 mm

peso del producto

4.7 kg

resistencia de aislamiento

> 1 MOhm 500 V CC para 1 minuto a tierra

nivel de ruido

54.5 dB 86/188/EEC

resistencia a las vibraciones

1,5 mm pico a pico (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6

resistencia a los choques

25 gn 11 ms IEC 60068-2-27

características ambientales

Resistente en ambientes químicos clase 3C3 IEC 60721-3-3 Resistente en ambientes con polvo clase 3S3 IEC 60721-3-3

humedad relativa

5…95 % sin condensación IEC 60068-2-3

temperatura ambiente de funcionamiento

-15…50 °C (sin) 50…60 °C (con)

altitud máxima de funcionamiento

1000...4800 m con desclasificación de corriente del 1% por 100 m

posición de funcionamiento

Vertical +/- 10 grados

certificaciones de producto

TÜV CSA UL

marcado

CE

normas

UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1

Maximum THDI

48 % carga completa IEC 61000-3-12

estilo de conjunto

Enclosed

compatibilidad electromagnética

Prueba de inmunidad ante descarga electroestática nivel_3 conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético nivel_3 conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica nivel_4 conforming to IEC 61000-4-4 Prueba de inmunidad de pico de tensión 1,2/50 μs - 8/20 μs nivel_3 conforming to IEC 61000-4-5 Prueba de inmunidad de radio frecuencia conducida nivel_3 conforming to IEC 61000-4-6

Clase medioambiental (en operación)

Clase 3C3 según IEC 60721-3-3 Clase 3S3 según IEC 60721-3-3

Aceleración máxima bajo impacto de choque (en operación)

150 m/s² a 11 ms

Aceleración máxima bajo esfuerzo vibratorio (en operación)

10 m/s² a 13...200 Hz

Deflexión máxima bajo carga vibratoria (en operación)

1.5 mm a 2...13 Hz

Permitted relative humidity (during operation)

Clase 3K5 según EN 60721-3

volumen de aire frío

38 m3/h

categoría de sobretensión

III

bucle de regulación

Regulador PID ajustable

grado de contaminación

2

Temperatura ambiente del aire

-40…70 °C

temperatura ambiente de almacenamiento

-40…70 °C

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

18.500 cm

Paquete 1 Ancho

41.000 cm

Paquete 1 Longitud

31.000 cm

Peso del empaque (Lbs)

6.368 kg

Tipo de unidad de paquete 2

S06

Número de unidades en el paquete 2

6

Paquete 2 Altura

75.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

50.728 kg

Garantía (en meses)

18
