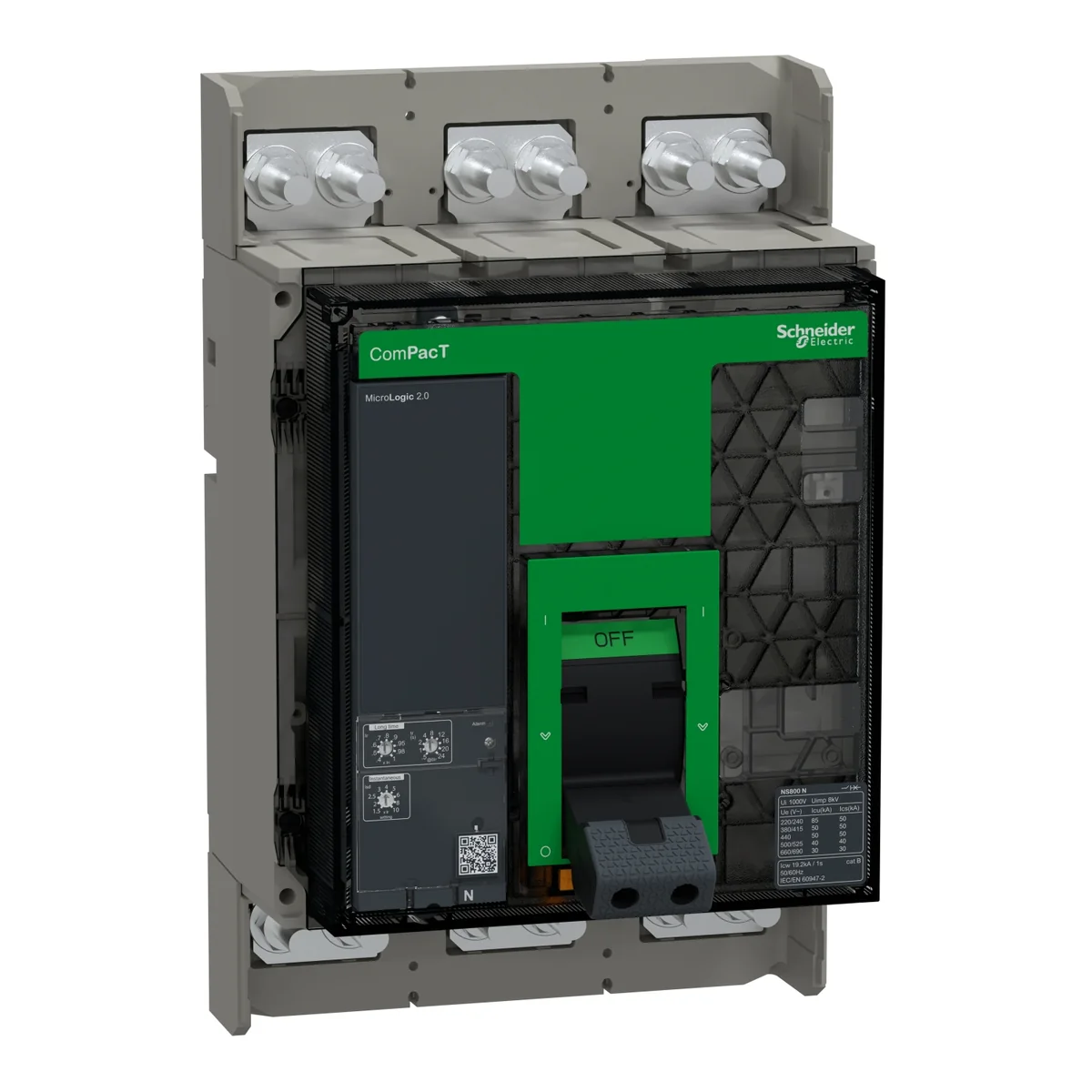

Interruptor Automatico Regulable NS800N Micrologic 2.0, 3X320-800A, 220V(85KA)/380V(50KA)/440V(50KA) - C080N320FM- Schneider
SKU C080N320FM · Unidad base: unit
Este interruptor forma parte de la nueva generación de la gama ComPacT NS630bN a NS3200. La nueva generación ComPacT NS mantiene las mismas prestaciones e incluye una nueva cubierta frontal transparente para la visibilidad de los auxiliares y una nueva palanca con toque ergonómico y estado de disparo LED opcional. Es posible agregar como opción el nuevo contacto auxiliar inalámbrico OF/SD en el protocolo de comunicación ZigBee. Este ComPacT NS800N es un interruptor automático completo de 3 polos diseñado para optimizar el espacio y la capacidad de interrupción. Es un interruptor automático fijo que se opera manualmente. Es una opción óptima para todas las aplicaciones estándar y específicas. La capacidad de apertura (Icu) es de 50 kA rms a 415 V CA 50/60 Hz. El voltaje de funcionamiento es de 690VCA 50/60Hz. El disyuntor se puede operar manualmente con los botones ON, OFF o "push to trip". Este producto incorpora una unidad de control electrónica MicroLogic 2.0, con clasificación de 800A. La unidad de control MicroLogic 2.0 proporciona protecciones instantáneas y de largo tiempo ajustables (códigos ANSI 49/50). Este producto viene con una variedad de funciones y accesorios opcionales. Las dimensiones son 327 mm (altura) x 210 mm (anchura) x 147 mm (profundidad). Cumple con las normas internacionales IEC 60947-1 e IEC60947-2. La nueva generación de ComPacT NS forma parte de la arquitectura EcoStruxure Power de Schneider Electric. La nueva generación de ComPacT NS es más sostenible con empaque ecológico y asociaciones ecológicas.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- ComPacT nueva generación
- Nombre del Producto
- Nueva generación ComPacT NS
- Gama de producto
- ComPacT NS630b...1600 nueva generación
- Tipo de Producto o Componente
- Interruptor automático
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Number of poles
- 3P
- descripción de polos protegidos
- 3D
- corriente nominal (In)
- 800 A en 50 °C
- [Ue] tensión asignada de empleo
- 690 V CA 50/60 Hz
- tipo de red
- CA
- Frecuencia de Red
- 50/60 Hz
- apto para seccionamiento
- Sí acorde a EN/IEC 60947-2
- Categoría de empleo
- B
- poder de corte
- 85 kA Icu en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 40 kA Icu en 500/525 V CA 50/60 Hz acorde a IEC 60947-2 30 kA Icu en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2
- unidad de control
- Micrologic 2.0
- tecnología de unidad de disparo
- Electrónico
- funciones de protección de unidad de control
- LI
- Tipo de Control
- Accionado manualmente
- tipo de montaje
- Fijo
- [Ui] tensión asignada de aislamiento
- 800 V CA 50/60 Hz acorde a IEC 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 8 kV acorde a IEC 60947-2
- [Ics] poder de corte en servicio
- 50 kA en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 50 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 50 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 40 kA en 500/525 V CA 50/60 Hz acorde a IEC 60947-2 30 kA en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2
- [Icw] Corriente temporal admisible
- 19.2 kA 1 s acorde a IEC 60947-2
- Endurancia mecánica
- 10000 Ciclos
- durabilidad eléctrica
- 2000 Ciclos en 690 V In 4000 Ciclos en 690 V In/2 5000 Ciclos en 440 V In 6000 Ciclos en 440 V In/2
- pérdidas de potencia
- 15 W
- Tipo de montaje
- Placa posterior
- conexión superior
- Frontal
- conexión hacia abajo
- Parte frontal
- paso interpolar
- 70 mm
- tipo de protección
- L : for prot.cont. sobrec. (per.largo) I (Cerrado) : for prot.contra cortocirc.(inst.)
- calibre de la unidad de disparo
- 800 A en 50 °C
- Long-time pick-up adjustment type Ir (thermal protection)
- 9 regulaciones
- [Ir] long-time protection pick-up adjustment range
- 0,4...1 x pol
- Long-time protection delay adjustment type tr
- 9 regulaciones
- [tr] ajuste de retardo de larga duración
- 12.5…600 s en 1.5 x Ir 0.5…24 s en 6 x Ir 0.7…16.6 s en 7.2 x Ir
- memoria térmica
- 20 mn
- Instantaneous protection pick-up adjustment type Ii
- Ajustable
- [Ii] instantaneous protection pick-up adjustment range
- 1,5...10 x Ir
- protección contra fugas a tierra
- Sin
- selectividad lógica ZSI
- Sin
- composición de los contactos auxiliares
- 1 NA/NC
- señalizaciones en local
- 4 LEDs (Rojo) for indicación de error 1 LED (amarillo) for sobrecarga
- Width (W)
- 210 mm
- Height (H)
- 327 mm
- Depth (D)
- 147 mm
- Peso del producto
- 14 kg
- Normas
- EN/IEC 60947-2
- Certificaciones de Producto
- Esquema IECEE CB
- Categoría de sobretensión
- III
- clase de potección contra choques eléctricos
- Clase II en frontal
- Grado de contaminación
- 3 acorde a IEC 60947
- grado de protección IP
- "IP40" conforming to IEC 60529
- Grado de protección IK
- "IK07" conforming to En 50102
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -50…85 °C
- humedad relativa
- 0…95 %
- altitud máxima de funcionamiento
- 0...2000 m sin disminución 2000 m ... 5000 m con restricciones
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 30.000 cm
- Paquete 1 Ancho
- 40.000 cm
- Paquete 1 Longitud
- 60.000 cm
- Peso del empaque (Lbs)
- 12.506 kg
- Tipo de unidad de paquete 2
- P12
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 44.000 cm
- Paquete 2 Ancho
- 80.000 cm
- Paquete 2 Longitud
- 120.000 cm
- Paquete 2 Peso
- 61.024 kg
- Garantía (en meses)
- 18
