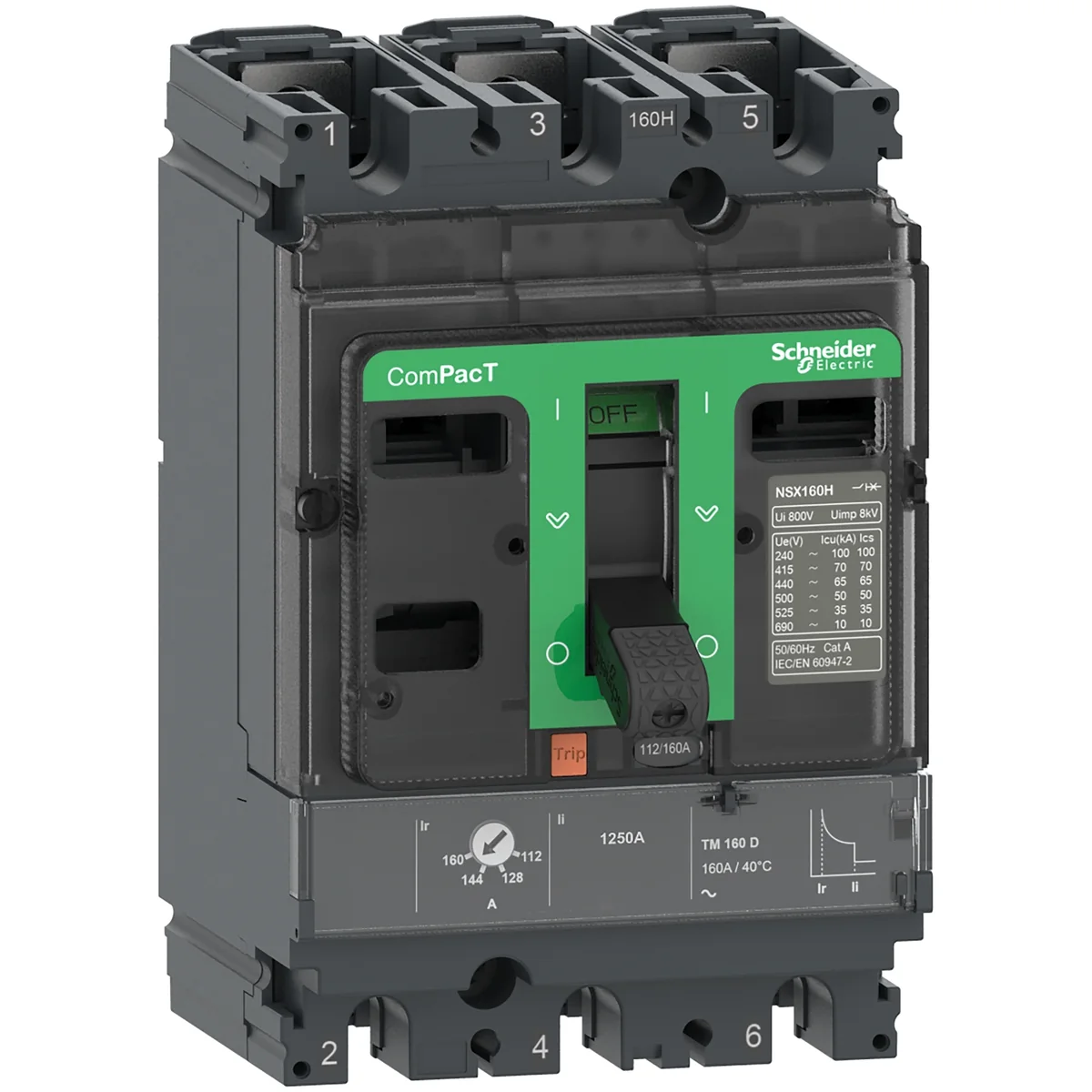

Interruptor Regulable 3X160A 112-160A 36KA 440VAC C16F3TM160 NSX160F Schneider
SKU C16F3TM160 · Unidad base: unit
Este ComPacT NSX16F es un interruptor 3P 3R fijo completo diseñado para optimizar el espacio y la capacidad de corte. Es una opción óptima para todas las aplicaciones estándar y específicas. La capacidad de corte (Icu) es de 36kA rms a 415VCA 50/60Hz. La tensión de funcionamiento es 690 VCA 50/60 Hz. Este producto incluye una unidad de disparo magnética térmica (TMD) de 160A. La unidad de desconexión TMD proporciona una protección térmica ajustable contra sobrecargas y una protección magnética fija. Esta versión de 3 polos (105mm x 161mm x 86mm) incluye una variedad de funciones y accesorios opcionales. Cumple con las normas internacionales (IEC 60947), CCC, EAC y especificaciones marítimas. ComPacT NSX160F forma parte de la arquitectura EcoStruxure Power de Schneider Electric. ¡Accede aquí! y recibe asesoramiento en tu proyecto.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- ComPacT nueva generación
- Nombre del Producto
- ComPacT NSX
- Nombre Corto del Dispositivo
- NSX160F
- Tipo de Producto o Componente
- Interruptor automático
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 3P
- descripción de polos protegidos
- 3D
- corriente nominal (In)
- 160 A en 40 °C
- [Ue] tensión asignada de empleo
- 690 V CA 50/60 Hz
- tipo de red
- CA
- Frecuencia de Red
- 50/60 Hz
- apto para seccionamiento
- Sí acorde a EN/IEC 60947-2
- Categoría de empleo
- Categoría A
- poder de corte
- 85 kA Icu en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 36 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 35 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 30 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 22 kA Icu en 525 V CA 50/60 Hz acorde a IEC 60947-2 8 kA Icu en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 85 kA Icu en 240 V CA 50/60 Hz acorde a UL 60947-4-1 35 kA Icu en 480 V CA 50/60 Hz acorde a UL 60947-4-1 10 kA Icu en 600 V CA 50/60 Hz acorde a UL 60947-4-1
- unidad de control
- TM-D
- tecnología de unidad de disparo
- Térmico-magnético
- funciones de protección de unidad de control
- LI
- Tipo de Control
- Maneta
- Circuit breaker mounting mode
- Fijo
- [Ui] tensión asignada de aislamiento
- 800 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 8 kV
- [Ics] poder de corte en servicio
- 85 kA en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 36 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 35 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 30 kA en 500 V CA 50/60 Hz acorde a IEC 60947-2 22 kA en 525 V CA 50/60 Hz acorde a IEC 60947-2 8 kA en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2
- Endurancia mecánica
- 40000 Ciclos
- durabilidad eléctrica
- 40000 Ciclos en 440 V In/2 20000 Ciclos en 440 V In 15000 Ciclos en 690 V In/2 7500 Ciclos en 690 V In
- potencia disipada por polo
- 13.95 W
- Tipo de montaje
- Placa posterior
- posición de montaje
- Horizontal y vertical Plano sobre la parte trasera
- conexión superior
- Frontal
- conexión hacia abajo
- Parte frontal
- paso interpolar
- 35 mm
- tipo de protección
- L : for protección contra sobrecarga (térmica) I (Cerrado) : for protección contra cortocircuitos (magnética)
- calibre de la unidad de disparo
- 160 A en 40 °C
- Long-time pick-up adjustment type Ir (thermal protection)
- Ajustable
- [Ir] long-time protection pick-up adjustment range
- 0,7...1 x In
- Long-time protection delay adjustment type tr
- Fijo
- [tr] ajuste de retardo de larga duración
- 120…400 s en 1,5 x In 15 s en 6 x Ir
- Instantaneous protection pick-up adjustment type Ii
- Fijo
- [Ii] instantaneous protection pick-up adjustment range
- 1250 A
- protección contra fugas a tierra
- Sin
- número de ranuras
- 5 ranura(s)
- Width (W)
- 105 mm
- Height (H)
- 161 mm
- Depth (D)
- 86 mm
- Peso del producto
- 2.2 kg
- Normas
- EN/IEC 60947-2
- Categoría de sobretensión
- III
- clase de potección contra choques eléctricos
- Clase II en frontal
- Grado de contaminación
- 3 acorde a IEC 60664-1
- grado de protección IP
- "IP40" conforming to IEC 60529
- Grado de protección IK
- "IK07" conforming to IEC 62262
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -50…85 °C
- humedad relativa
- 0…95 %
- altitud máxima de funcionamiento
- 0...2000 m sin disminución 2000 m ... 5000 m con restricciones
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 14.000 cm
- Paquete 1 Ancho
- 11.500 cm
- Paquete 1 Longitud
- 19.000 cm
- Peso del empaque (Lbs)
- 1.786 kg
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 7
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 12.901 kg
- Garantía (en meses)
- 18
