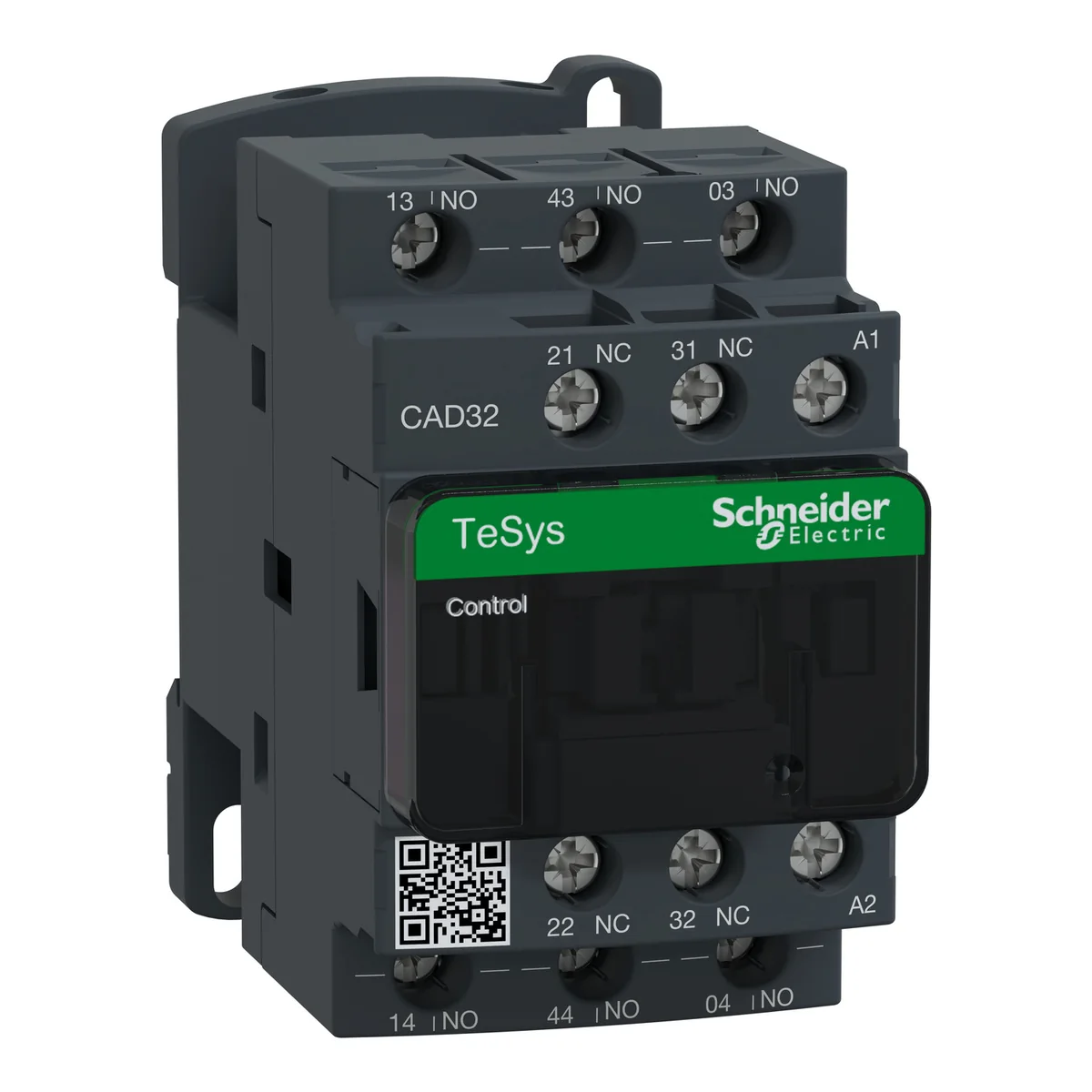

Contactor Auxiliar 3NA + 2NC 380 V CAD32Q7 Schneider

Características del producto

Gama

TeSys TeSys Deca

Nombre del Producto

TeSys CAD

Tipo de Producto o Componente

Reles de control

Nombre Corto del Dispositivo

CAD

aplicación del contactor

Circuito de control

Categoría de empleo

AC-15 AC - 14 DC-13

composición de los polos de contacto

3 a + 2 NF

[Ue] tensión asignada de empleo

<= 690 V CA 25...400 Hz

tipo de circuito de control

CA en 50/60 Hz

[Uc] tensión del circuito de control

380 V CA 50/60 Hz

[Uimp] Tensión asignada de resistencia a los choques

6 kV acorde a IEC 60947

[Ith] corriente térmica convencional

10 A (at 60 °C)

Irms poder de conexión nominal

140 A CA acorde a IEC 60947-5-1 250 A DC acorde a IEC 60947-5-1

[Icw] Corriente temporal admisible

100 A - 1 s 120 A - 500 ms 140 A - 100 ms

fusible asociado

10 A gG conforming to IEC 60947-5-1

[Ui] tensión asignada de aislamiento

600 V UL certificd 600 V CSA certificd 690 V acorde a IEC 60947-5-1

Tipo de montaje

Placa Carril

conexiones - terminales

Terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible con Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con Terminales de fijación por tornillo 1 cable(s) 1…4 mm²sólido sin extremidad de cable Terminales de fijación por tornillo 2 cable(s) 1…4 mm²sólido sin extremidad de cable

par de apriete

1.7 N.m - en Terminales de fijación por tornillo - con destornillador Philips nº 2 1.7 N.m - en Terminales de fijación por tornillo - con destornillador plano Ø 6 1.7 N.m - en Terminales de fijación por tornillo - con destornillador pozidriv No 2

límites de tensión del circuito de control

0.3...0.6 Uc (-40…70 °C):desconexión CA 50/60 Hz 0.8...1.1 Uc (-40…60 °C):operactiva CA 50 Hz 0.85...1.1 Uc (-40…60 °C):operactiva CA 60 Hz 1...1.1 Uc (60…70 °C):operactiva CA 50/60 Hz

duración de maniobra

12...22 ms activ. de bobina y cierre NA 4...12 ms desact. bobina y apertura NA 4...19 ms activ. de bobina y apertura NC 6...17 ms desactiv. bobina y cierre NC

Endurancia mecánica

30 Mcycles

índice de funcionamiento máximo

180 cyc/mn

Consumo a la llamada en VA

70 VA 50 Hz (at 20 °C)

consumo de mantenimiento en VA

8 VA 50 Hz (at 20 °C)

tensión mínima de conmutación

17 V

corriente mínima de conmutación

5 mA

tiempo de no superposición

1.5 ms en excitación entre contacto NA y NC 1.5 ms en desexcitación entre contacto NA y NC

resistencia de aislamiento

> 10 MOhm

resistencia mecánica

Impactos reles de control aberto, estado 1 10 Gn para 11 ms acorde a IEC 60068-2-27 Impactos reles de control cerrado, estado 1 15 Gn para 11 ms acorde a IEC 60068-2-27 Vibraciones reles de control aberto, estado 1 2 Gn, 5...300 Hz acorde a IEC 60068-2-6 Vibraciones reles de control cerrado, estado 1 4 Gn, 5...300 Hz acorde a IEC 60068-2-6

altura

77 mm

anchura

45 mm

profundidad

84 mm

Peso del producto

0.58 kg

normas

EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1

Certificaciones de Producto

CB CCC UL CSA EAC CE UKCA

Grado de protección IP

410 frontal acorde a VDE 0106

tratamiento de protección

TH acorde a IEC 60068

temperatura ambiente de funcionamiento

-40…60 °C 60…70 °C con restricciones

Temperatura ambiente de almacenamiento

-60…80 °C

altitud máxima de funcionamiento

0...3000 m

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

5.3 cm

Paquete 1 Ancho

9.5 cm

Paquete 1 Longitud

11.8 cm

Peso del empaque (Lbs)

353 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

20

Paquete 2 Altura

15.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

7.270 kg

Garantía (en meses)

18
