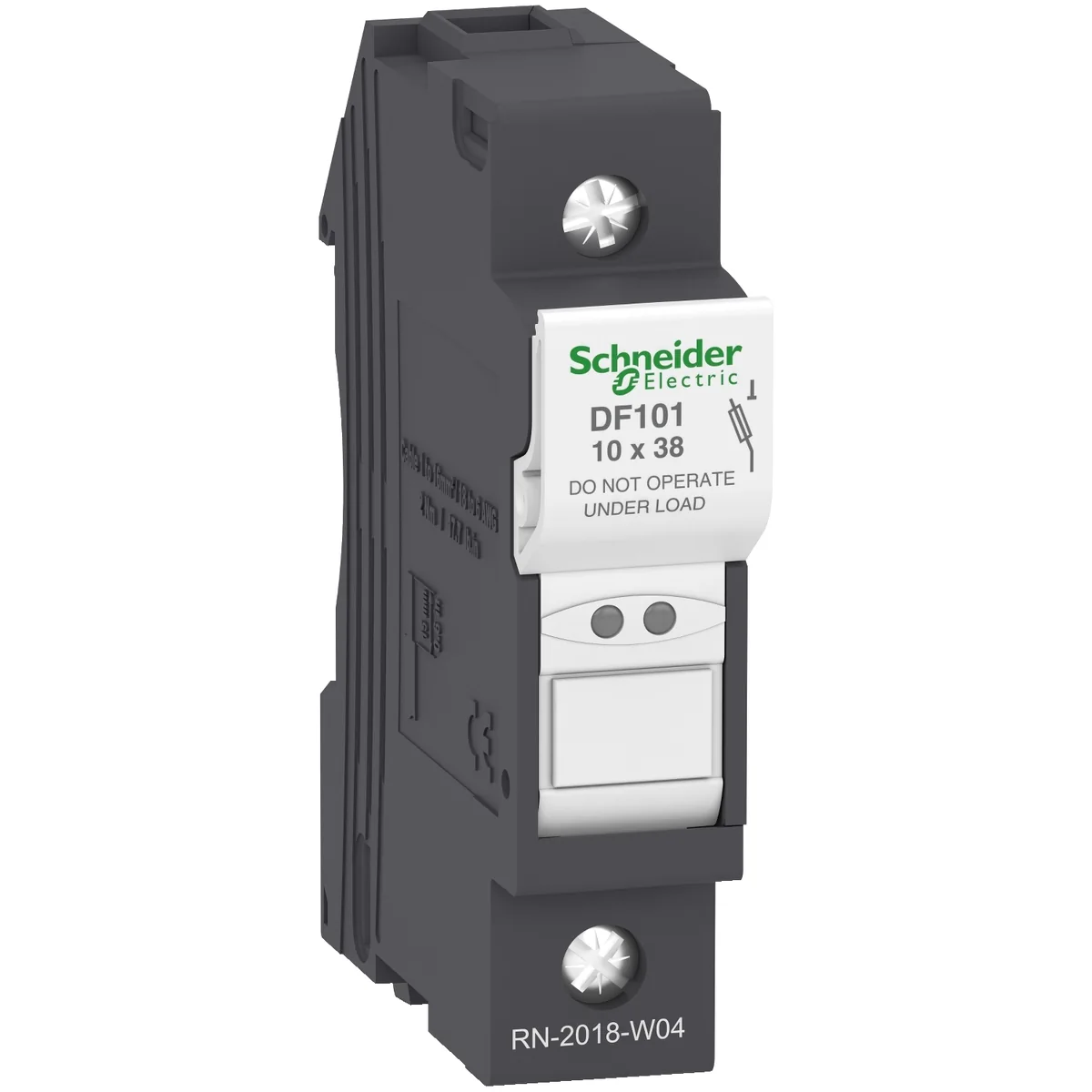

Portafusible 1P P/Fusible 10X38MM 32A 400VAC Tesys DF101 Schneider
SKU DF101 · Unidad base: unit
portafusibles modular TeSys DF, 1 polo (1P), para protección de circuitos de control de hasta 32 A/690 V. Para usar con enlaces de fusible de 10x38mm hasta 32A y corriente de cortocircuito hasta 120kA@400V. Compacto (17,5mm de ancho), puede utilizarse en paneles modulares, enganchado en rieles DIN de 35mm, conexión por borne atornillado, con candado sin accesorio. Los enlaces de los fusibles (tipo gG, 10x38mm aM) y los accesorios adicionales (kits de conjunto de portafusibles, marcadores de conexión a presión) están disponibles (para pedido por separado). Se vende en un montón de 12 unidades. Certificación de estándares múltiples (IEC, certificación UL, CSA, CCC, EAC, Marine), producto Green Premium (RoHS/REACh).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Nombre del Producto
- TeSys DF
- Tipo de Producto o Componente
- Portafusibles
- Nombre Corto del Dispositivo
- DF10
- Compatibilidad del producto
- DF2CN percutor del cartucho de fusibles DF2EA percutor del cartucho de fusibles
- Número de Polos
- 1P
- tamaño de fusible
- 14 x 38 mm
- tipo de fusible
- 0…32 A, aM 0…32 A, gG
- tipo de control
- Maneta Candado
- categoría de utilización
- AC-21 acorde a IEC 60947-3 DC-21A acorde a IEC 60947-3
- [Ue] tensión asignada de empleo
- 690 V CA 690 V DC
- [Ie] corriente asignada de empleo
- 32 A en 400 V CA
- [Ith] corriente térmica convencional
- 32 A en <20 °C
- [Ui] tensión asignada de aislamiento
- 690 V CA
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV
- categoría de sobretensión
- III
- resistencia a cortocircuitos
- 120 kA 400 V acorde a IEC 60947-3 120 kA 500 V acorde a IEC 60947-3
- potencia disipada en W
- 3 W longitud máxima recomendada del tubo: 12,5 pies
- normas
- EN/IEC 60947-3 EN/IEC 60269-2 UL 4248-1 CSA C22.2 No 4248-1 EN 45545-2, estado 1 R22 HL2
- certificaciones de producto
- IEC Reconocido por UL CSA CCC EAC DNV-GL
- Tipo de montaje
- Carril DIN simétrico de 35 mm
- posición de montaje
- Vertical (tolerancia: +/- 23°)
- conexiones - terminales
- Terminales de fijación por tornillo 1 cable(s) 1…16 mm²rígido Terminales de fijación por tornillo 2 cable(s) 1…6 mm²rígido Terminales de fijación por tornillo 1 cable(s) 1…16 mm²Flexible with or without Terminales de fijación por tornillo 2 cable(s) 1…6 mm²Flexible with or without
- par de apriete
- 2.2 N.m - con destornillador PZ2 2.2 N.m - con destornillador plano 5,5 mm Ø
- altura
- 79.5 mm
- anchura
- 17.5 mm
- profundidad
- 61 mm
- Peso del producto
- 0.042 kg
- cantidad por juego
- Juego de 12
- temperatura ambiente
- -40…70 °C
- temperatura ambiente de funcionamiento
- -40…70 °C con reducción de la temperatura
- altitud máxima de funcionamiento
- 0...2000 m
- grado de protección IP
- IP20
- Grado de contaminación
- 3
- resistencia al fuego
- 960 °C acorde a IEC 60695-2-1
- Código de compatibilidad
- DF10
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.700 cm
- Paquete 1 Ancho
- 6.200 cm
- Paquete 1 Longitud
- 8.000 cm
- Peso del empaque (Lbs)
- 44.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 6.500 cm
- Paquete 2 Ancho
- 8.500 cm
- Paquete 2 Longitud
- 22.000 cm
- Paquete 2 Peso
- 562.000 g
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 192
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 9.487 kg
- Garantía (en meses)
- 18
