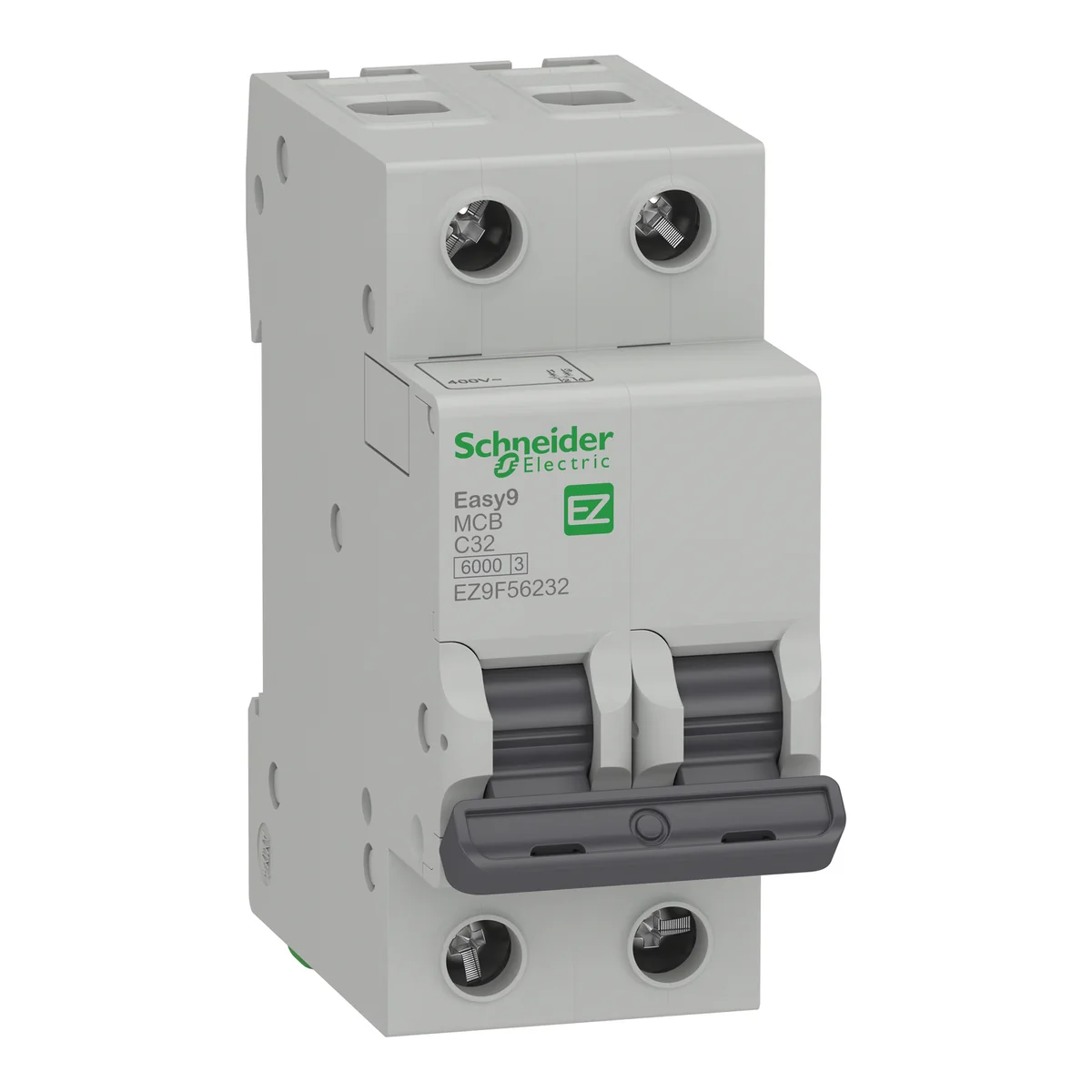

Interruptor Termomagnetico 2P 32 A 10KA/230 V P/Riel EASY9 EZ9F56232 Schneider
SKU EZ9F56232 · Unidad base: unit
Este producto Easy9 es un interruptor en miniatura (MCB) de bajo voltaje. Es un interruptor automático 2P con 2 polos protegidos y 32A In de corriente nominal y curva de disparo C. El poder nominal de ruptura de cortocircuito sube a 10000A a 220VAC de acuerdo con el estándar IEC 60898-1. Cumple con la norma IEC 60898-1. Este producto tiene una protección contra cortocircuitos y una protección de cable contra sobrecargas. Posee indicación de disparo por falla en el panel frontal por la posición de la manija (grabado OI). Este producto está diseñado para edificios residenciales y comerciales pequeños. Tiene una resistencia eléctrica de hasta 4000 ciclos y una resistencia mecánica de hasta 10000 ciclos. El voltaje de operación Ue es 220VAC. La tensión de aislamiento nominal Ui es de 500 V CA. La tensión soportada de impulso nominal Uimp es de 4 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Se puede montar en carril DIN para instalación modular. Su ancho es de 4 pasos de 9mm. El color del producto es gris claro (RAL7035). Las dimensiones son (ancho) 36 mm x (alto) 81 mm x (profundidad) 66,5 mm. Según la norma IEC 60529, el grado de protección es IP20 e IP40 en envolvente. La temperatura de funcionamiento es de -5°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- gama
- Easy9
- aplicación del dispositivo
- Distribución
- tipo de producto o componente
- Interruptor automático en miniatura
- nombre corto del dispositivo
- Easy9 MCB
- Poles
- 2P
- número de polos protegidos
- 2
- corriente nominal (In)
- 32 A
- tipo de red
- CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- poder de corte
- 10000 A Icn 220 V CA 50/60 Hz IEC 60898-1 6000 A Icn 400 V CA 50/60 Hz IEC 60898-1
- apto para seccionamiento
- Sí IEC 60898-1
- frecuencia de red
- 50/60 Hz
- [Ue] tensión asignada de empleo
- 220 V CA 50/60 Hz 400 V CA 50/60 Hz
- límite de enlace magnético
- 5...10 x In
- [Ics] poder de corte en servicio
- 6 kA 100 % x Icn at 230 V CA 50/60 Hz conforming to IEC 60898-1
- [Ui] tensión asignada de aislamiento
- CA 50/60 Hz IEC 60898-1
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV IEC 60898-1
- indicador de posición del contacto
- Sí
- tipo de control
- Maneta
- señalizaciones en local
- Sin
- tipo de montaje
- Ajustable en clip
- pasos de 9 mm
- 4
- altura
- 81 mm
- anchura
- 36 mm
- profundidad
- 66.5 mm
- color
- Gris RAL 7035
- endurancia mecánica
- 10000 ciclos
- durabilidad eléctrica
- 4000 ciclos
- conexiones - terminales
- Terminal tipo túnel arriba o abajo 1…25 mm² Flexible Terminal tipo túnel arriba o abajo 1…35 mm² rígido
- par de apriete
- 3.5 N.m arriba o abajo
- protección contra fugas a tierra
- Sin
- normas
- IEC 60898-1
- certificaciones de producto
- CE
- grado de protección IP
- IP20 conforming to IEC 60529
- grado de contaminación
- 2
- tropicalización
- 2
- humedad relativa
- 95 % -5…60 °C
- temperatura ambiente de funcionamiento
- -5…60 °C
- temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 3.600 cm
- Paquete 1 Ancho
- 8.500 cm
- Paquete 1 Longitud
- 7.600 cm
- Peso del empaque (Lbs)
- 198.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 8.500 cm
- Paquete 2 Ancho
- 9.200 cm
- Paquete 2 Longitud
- 22.300 cm
- Paquete 2 Peso
- 1.239 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 72
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 15.405 kg
- Garantía (en meses)
- 18
