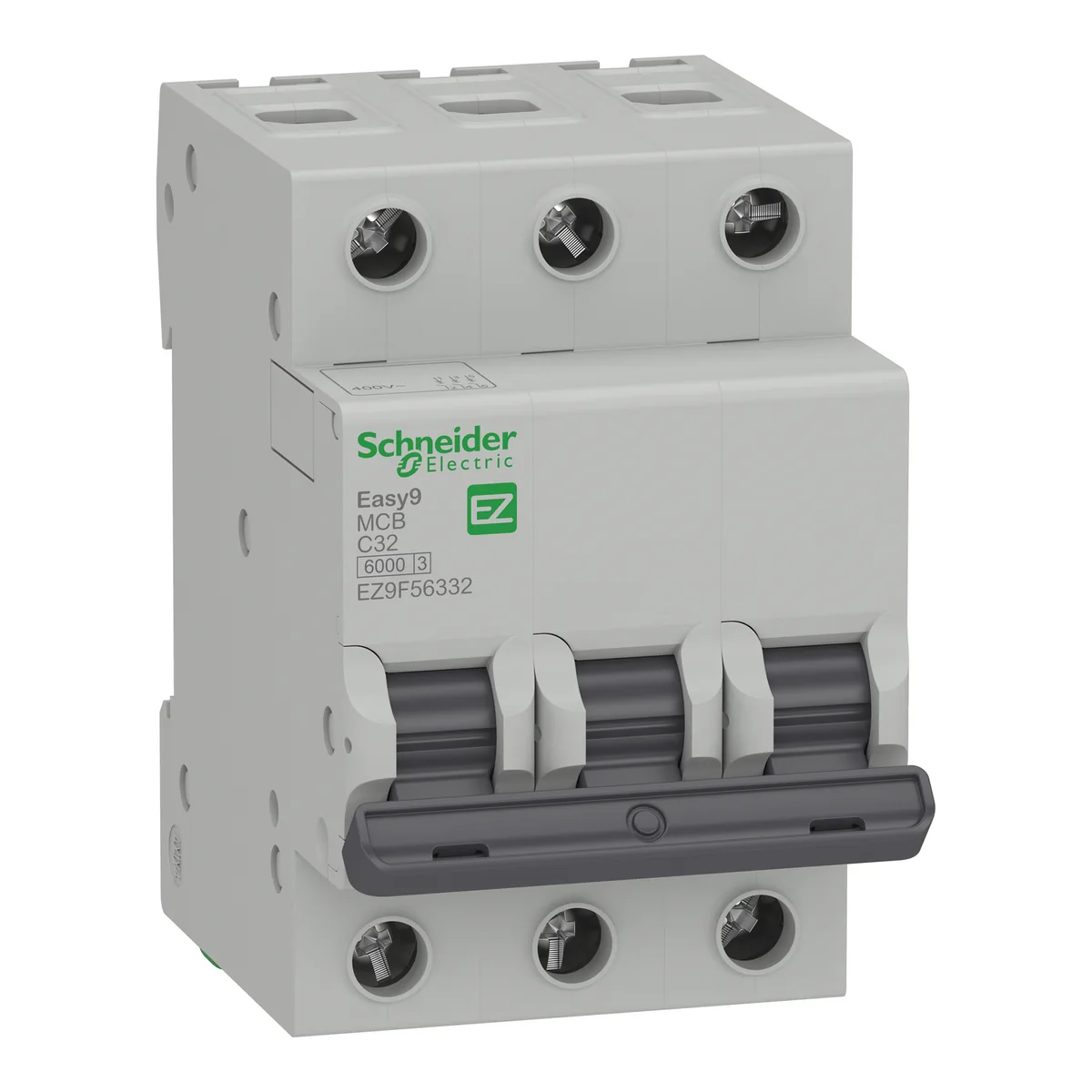

Interruptor Termomagnetico 3P 32 A 10KA/230 V P/Riel EASY9 EZ9F56332 Schneider
SKU EZ9F56332 · Unidad base: unit
Este producto Easy9 es un interruptor automático en miniatura de baja tensión (MCB). Es un interruptor de 3 polos (3P) con 32A de corriente nominal In y curva de disparo C. La capacidad nominal de corte de cortocircuito es de hasta 10000A a 220VAC, cumpliendo con la norma IEC 60898-1. Es conforme con la norma IEC 60898-1. Este producto cuenta con protección contra cortocircuitos y protección del cable contra sobrecargas. Este producto cuenta con protección contra cortocircuitos y protección del cable contra sobrecargas. Este producto está diseñado para edificios residenciales y comerciales pequeños. Tiene una resistencia eléctrica de hasta 4000 ciclos y una resistencia mecánica de hasta 10000 ciclos. La tensión operativa Ue es de 220VAC. La tensión de aislamiento nominal Ui es de 500VAC. La tensión nominal de soporte de impulso Uimp es de 4kV. La frecuencia de operación es de 50Hz. Puede ser montado en riel DIN para una instalación modular. Su ancho es de 6 unidades de 9 mm. El color del producto es gris claro (RAL7035). Las dimensiones son (An) 54 mm x (Al) 81 mm x (Prof) 66. 5 mm. Según la norma IEC 60529, el grado de protección es IP20 e IP40 en la carcasa. La temperatura de operación es de -5°C a 60°C. La temperatura de almacenamiento es de -40°C a 85°C.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- gama
- Easy9
- aplicación del dispositivo
- Distribución
- tipo de producto o componente
- Interruptor automático en miniatura
- nombre corto del dispositivo
- Easy9 MCB
- Poles
- 3P
- número de polos protegidos
- 3
- corriente nominal (In)
- 32 A
- tipo de red
- CA
- tecnología de unidad de disparo
- Térmico-magnético
- código de curva
- C
- poder de corte
- 10000 A Icn 220 V CA 50/60 Hz IEC 60898-1 6000 A Icn 400 V CA 50/60 Hz IEC 60898-1
- apto para seccionamiento
- Sí IEC 60898-1
- frecuencia de red
- 50 Hz
- [Ue] tensión asignada de empleo
- 220 V CA 50/60 Hz 400 V CA 50/60 Hz
- límite de enlace magnético
- 5...10 x In
- [Ics] poder de corte en servicio
- 6 kA 100 % x Icn at 400 V CA 50/60 Hz conforming to IEC 60898-1
- [Ui] tensión asignada de aislamiento
- CA 50/60 Hz IEC 60898-1
- [Uimp] Tensión asignada de resistencia a los choques
- 4 kV IEC 60898-1
- indicador de posición del contacto
- Sí
- tipo de control
- Maneta
- señalizaciones en local
- Sin
- tipo de montaje
- Ajustable en clip
- pasos de 9 mm
- 6
- altura
- 81 mm
- anchura
- 54 mm
- profundidad
- 66.5 mm
- color
- Gris RAL 7035
- endurancia mecánica
- 10000 ciclos
- durabilidad eléctrica
- 4000 ciclos
- conexiones - terminales
- Terminal tipo túnel arriba o abajo 1…25 mm² Flexible Terminal tipo túnel arriba o abajo 1…35 mm² rígido
- par de apriete
- 3.5 N.m arriba o abajo
- normas
- IEC 60898-1
- certificaciones de producto
- VDE CE
- grado de protección IP
- IP20 conforming to IEC 60529
- grado de contaminación
- 2
- tropicalización
- 2
- humedad relativa
- 95 % -5…60 °C
- temperatura ambiente de funcionamiento
- -5…60 °C
- temperatura ambiente de almacenamiento
- -40…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 8.500 cm
- Paquete 1 Ancho
- 5.300 cm
- Paquete 1 Longitud
- 7.500 cm
- Peso del empaque (Lbs)
- 297.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 4
- Paquete 2 Altura
- 8.500 cm
- Paquete 2 Ancho
- 9.500 cm
- Paquete 2 Longitud
- 22.000 cm
- Paquete 2 Peso
- 1.240 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 48
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 15.373 kg
- Garantía (en meses)
- 18
