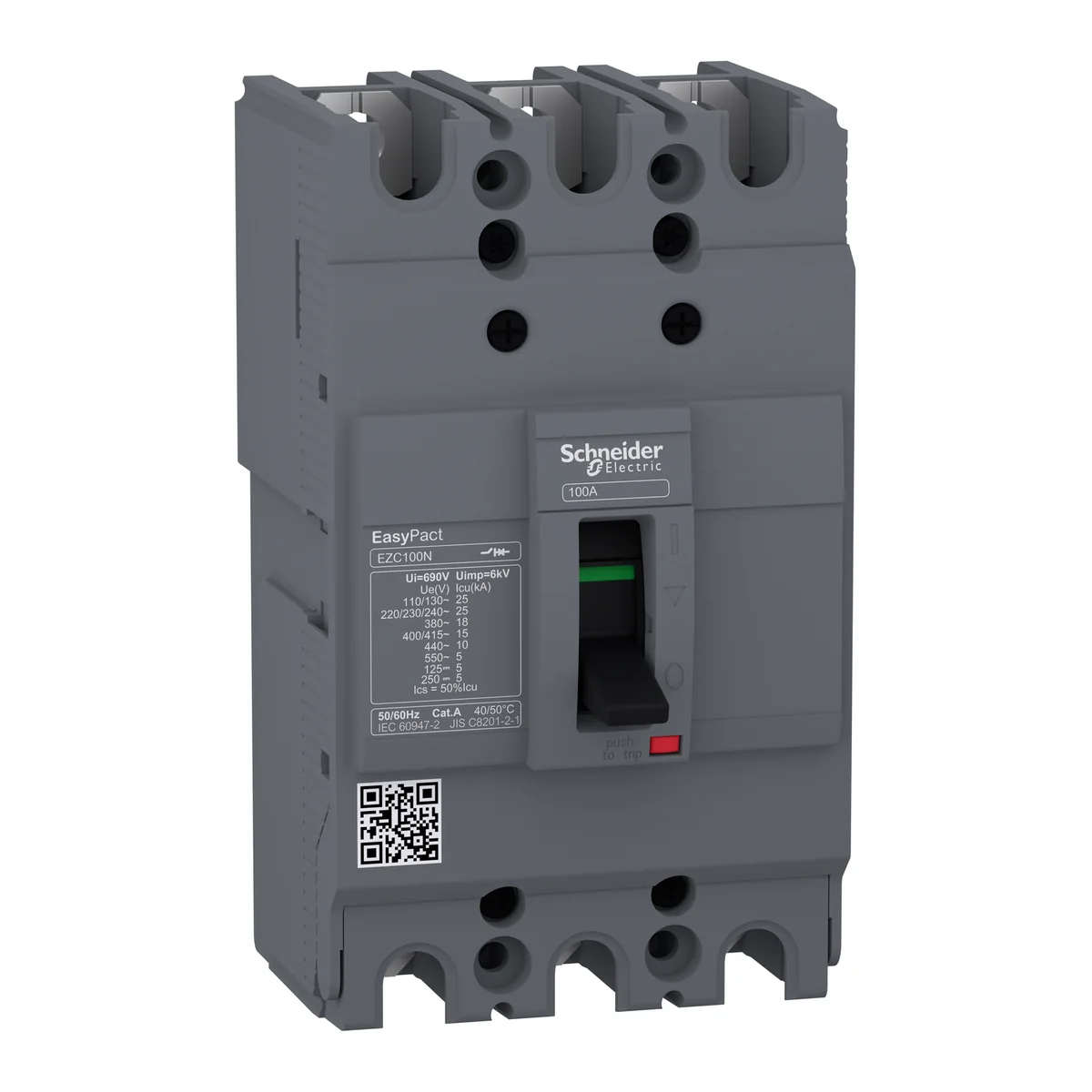

Interruptor Termomagnético 3P 50 A EZC100 N 15KA EZC100N3050 Schneider
SKU EZC100N3050 · Unidad base: unit
Easypact de Schneider Electric es la solución fácil y sencilla que responde a todas las necesidades en términos de protección de instalaciones eléctricas de baja tensión. Este es un interruptor termomagnético, o llave termomagnética, fijo de 3 polos para EasyPact EZC100H. Se utiliza para aplicaciones estándar en industrias y edificios, ofreciendo un buen rendimiento a un precio competitivo. La capacidad de corte (Icu) es de 15kA rms a 415V CA 50/60Hz. El voltaje de operación es de 550V CA 50/60Hz o 250V CC. El valor nominal de la unidad de disparo termomagnético es de 50A. La unidad de disparo proporciona protección contra sobrecarga fija e instantánea. Esta llave termomagnética tripolar tiene dimensiones de 75mm (An.) x 130mm (Alt.) x 60mm(Prof.) e incluye una variedad de funciones y accesorios opcionales. Este producto cumple con las normas internacionales (IEC 60947, UL 508) y las certificaciones marítimas. Los interruptores termomagnéticos Easypact EZC cuentan con la etiqueta Green Premium, la cual refleja el compromiso y cumplimiento de las normativas medioambientales más recientes, transparencia sobre los impactos medioambientales, productos circulares y de bajo nivel de CO2.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- EasyPact ((*))
- Tipo de Producto o Componente
- Interruptor automático
- Nombre Corto del Dispositivo
- Easypact EZC100N
- nombre del interruptor automático
- Easypact EZC100N
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de Polos
- 3P
- descripción de polos protegidos
- 3t
- tipo de red
- DC CA
- Frecuencia de Red
- 50/60 Hz
- corriente nominal (In)
- 50 A en 40 °C
- [Ui] tensión asignada de aislamiento
- 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Uimp] Tensión asignada de resistencia a los choques
- 6 kV acorde a IEC 60947-2
- [Ue] tensión asignada de empleo
- 550 V CA 50/60 Hz acorde a IEC 60947-2 250 V DC acorde a IEC 60947-2
- código de poder de corte
- N
- poder de corte
- 10 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 15 kA Icu en 400...415 V CA 50/60 Hz acorde a IEC 60947-2 18 kA Icu en 380 V CA 50/60 Hz acorde a IEC 60947-2 25 kA Icu en 110...130 V CA 50/60 Hz acorde a IEC 60947-2 25 kA Icu en 220…240 V CA 50/60 Hz acorde a IEC 60947-2 5 kA Icu en 125 V DC 1P acorde a IEC 60947-2 5 kA Icu en 250 V DC 2P acorde a IEC 60947-2 5 kA Icu en 550 V CA 50/60 Hz acorde a IEC 60947-2
- [Ics] poder de corte en servicio
- 5 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 9 kA en 380 V CA 50/60 Hz acorde a IEC 60947-2 12.5 kA en 110/130 V CA 50/60 Hz acorde a IEC 60947-2 12.5 kA en 220/230/240 V CA 50/60 Hz acorde a IEC 60947-2 2.5 kA en 125 V DC acorde a IEC 60947-2 2.5 kA en 250 V DC acorde a IEC 60947-2 2.5 kA en 550 V CA 50/60 Hz acorde a IEC 60947-2 7.5 kA en 400/415 V CA 50/60 Hz acorde a IEC 60947-2
- apto para seccionamiento
- Sí acorde a IEC 60947-2
- Categoría de empleo
- Categoría A
- unidad de control
- TM-D
- tecnología de unidad de disparo
- Térmico-magnético
- calibre de la unidad de disparo
- 50 A en 50 °C
- Tipo de protección
- Protección contra sobrecargas Protección contra cortocircuitos
- Grado de contaminación
- 3 acorde a IEC 60664-1 3 acorde a IEC 947-1
- Tipo de Control
- Maneta
- tipo de montaje
- Fijo
- Tipo de montaje
- Placa posterior
- conexión superior
- Frontal
- conexión hacia abajo
- Parte frontal
- Endurancia mecánica
- 13000 Ciclos
- paso de conexión
- 25 mm
- Señalización local
- Indicación de contacto positivo
- ajustes de protección de neutro
- Sin protección
- protección contra fugas a tierra
- Sin
- altura
- 130 mm
- anchura
- 75 mm
- profundidad
- 60 mm
- Normas
- GB/T 14048.2 EN/IEC 60947-2 JIS C8201-2-2 EN/IEC 60947-1
- grado de protección IP
- IP20 conforming to IEC 60529
- Grado de protección IK
- "IK07" conforming to IEC 62262
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -35…85 °C
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 9.500 cm
- Paquete 1 Ancho
- 8.500 cm
- Paquete 1 Longitud
- 14.000 cm
- Peso del empaque (Lbs)
- 794.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 9.780 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 192
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 171.728 kg
- Garantía (en meses)
- 18
