SCHNEIDER

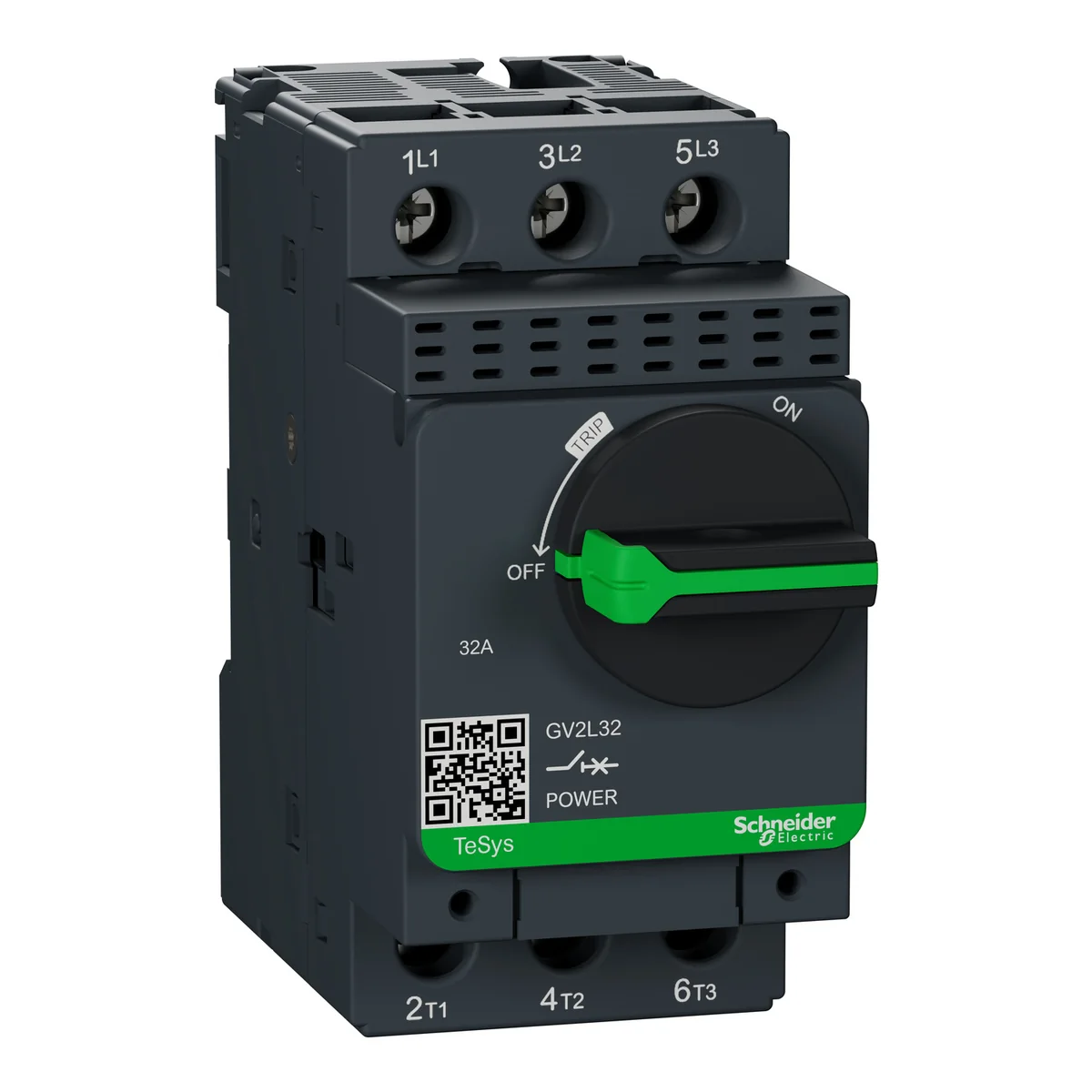

Guardamotor Magnetico 32 A GV2L32 Schneider
SKU GV2L32 · Unidad base: unit
disyuntor de motor GV TeSys, 3 polos (3P), 32 A/690 V, para aplicaciones de motor de 3 fases 15kW@400V. Proporciona protección magnética con un nivel de disparo de 13xIn, alta capacidad de interrupción Icu 50kA@400V. Conexión mediante terminales de abrazadera de tornillo. Control de arranque-parada mediante mango giratorio garantizado para 100 000 ciclos AC-3. Para completar la protección del motor, úselo en asociación con un relé de sobrecarga térmica LRD32 (solicitar por separado). Certificación de múltiples estándares (IEC, CCC, EAC, Marine), cumple con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys Deca
- Nombre del Producto
- TeSys GV2
- Tipo de Producto o Componente
- Disyuntor de motor
- Nombre Corto del Dispositivo
- GV2L
- Aplicación del Dispositivo
- Protección del motor
- tecnología de unidad de disparo
- Mágnetico
- Número de Polos
- 3P
- tipo de red
- CA
- categoría de utilización
- Categoría A acorde a IEC 60947-2 AC-3 acorde a IEC 60947-4-1 AC-3e acorde a IEC 60947-4-1
- Frecuencia asignada de empleo
- 50/60 Hz acorde a IEC 60947-2
- potencia del motor en kW
- 15 kW en 400/415 V CA 50/60 Hz 18.5 kW en 500 V CA 50/60 Hz 22 kW en 690 V CA 50/60 Hz
- poder de corte
- 50 kA Icu en 230/240 V CA 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 400/415 V CA 50/60 Hz acorde a IEC 60947-2 20 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 10 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 4 kA Icu en 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Ics] poder de corte de servicio nominal en cortocircuito
- 100 % en 230/240 V CA 50/60 Hz acorde a IEC 60947-2 50 % en 400/415 V CA 50/60 Hz acorde a IEC 60947-2 75 % en 440 V CA 50/60 Hz acorde a IEC 60947-2 75 % en 500 V CA 50/60 Hz acorde a IEC 60947-2 100 % en 690 V CA 50/60 Hz acorde a IEC 60947-2
- Tipo de Control
- Mando rotativo
- corriente nominal (In)
- 32 A
- intensidad de disparo magnético
- 537.6 A
- [Ith] corriente térmica convencional
- 32 A acorde aIEC 60947-2
- [Ue] tensión asignada de empleo
- 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Ui] tensión asignada de aislamiento
- 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-2
- apto para seccionamiento
- Sí acorde a IEC 60947-1
- potencia total disipada por polo
- 1.8 W
- Endurancia mecánica
- 100000 Ciclos
- durabilidad eléctrica
- 100000 Ciclos para AC-3 en 415 V In 100000 Ciclos para AC-3e en 415 V In
- servicio nominal
- Ininterrumpido acorde a IEC 60947-4-1
- conexiones - terminales
- Circuito de alimentación: borne de tornillo 2 cable(s) 1…6 mm² - sólido Circuito de alimentación: borne de tornillo 2 cable(s) 1.5…6 mm² - Flexible sin extremidad de cable Circuito de alimentación: borne de tornillo 2 cable(s) 1…4 mm² - Flexible con
- par de apriete
- 1.7 N.m - en borne de tornillo
- modo de fijación
- Carril DIN simétrico de 35 mm, estado 1 encliquetado Panel, estado 1 atornillado - tipo de cable: con 2 x tornillos M4)
- posición de montaje
- Horizontal Vertical
- anchura
- 45 mm
- altura
- 89 mm
- profundidad
- 97 mm
- Peso del producto
- 0.33 kg
- Color
- Gris oscuro
- normas
- EN/IEC 60947-2 EN/IEC 60947-4-1 IEC/EN 60335-2-40:Annex JJ
- Certificaciones de Producto
- Esquema CB UKCA CE CCC EAC BV RINA DNV-GL
- grado de protección IK
- IK04
- grado de protección IP
- IP20 acorde a IEC 60529
- resistencia climática
- acorde a IACS E10
- Temperatura ambiente de almacenamiento
- -40…80 °C
- resistencia al fuego
- 960 °C acorde a IEC 60695-2-11
- temperatura ambiente de funcionamiento
- -20…60 °C
- resistencia mecánica
- Impactos, estado 1 30 Gn para 11 ms Vibraciones, estado 1 5 Gn, 5...150 Hz
- altitud máxima de funcionamiento
- <= 2000 m
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.900 cm
- Paquete 1 Ancho
- 9.500 cm
- Paquete 1 Longitud
- 10.200 cm
- Peso del empaque (Lbs)
- 310.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 20
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 6.441 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 240
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 85.292 kg
- Garantía (en meses)
- 18
