SCHNEIDER

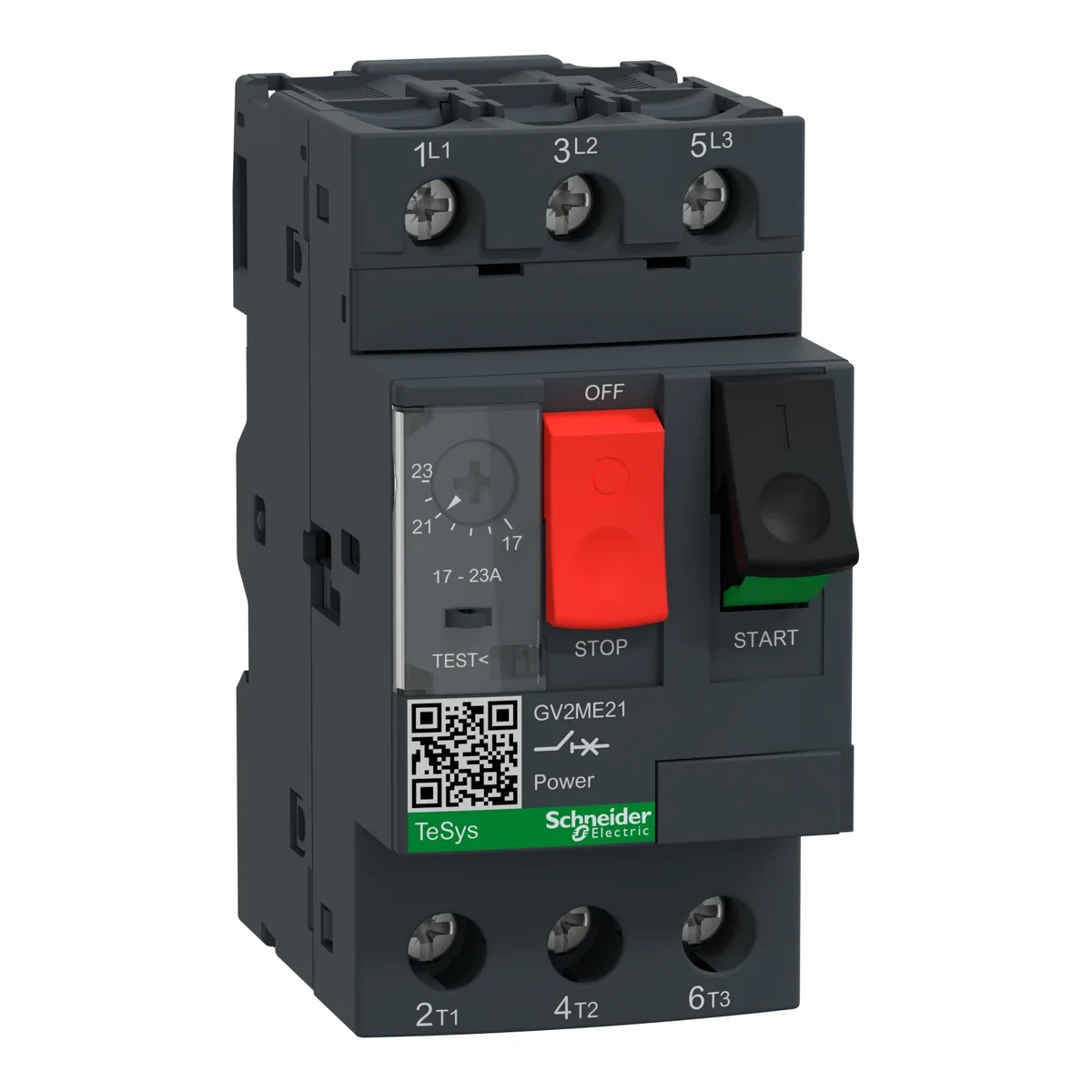

Guardamotor Magneto-Térmico 3P 17 - 23 A Tesys GV2ME21 Schneider
SKU GV2ME21 · Unidad base: unit
Interruptor automático de motor TeSys GV, 3 polos (3P), 23 A/690 V, para aplicaciones de motor de 3 fases 9kW@400V. Ofrece protección térmica-magnética con un rango de ajuste térmico de 17-23A, disparo magnético a 13xIn, alta capacidad de corte Icu 15kA@4V. Conexión mediante borne atornillado. Control de arranque-parada mediante pulsador garantizado para 100 000 ciclos AC-3. Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC, Marine, ATEX), cumplimiento con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys Deca
- Nombre del Producto
- TeSys GV2
- Tipo de Producto o Componente
- Disyuntor de motor
- Nombre Corto del Dispositivo
- GV2ME
- Aplicación del Dispositivo
- Protección del motor
- tecnología de unidad de disparo
- Térmico-magnético
- Número de Polos
- 3P
- tipo de red
- CA
- categoría de utilización
- Categoría A acorde a IEC 60947-2 AC-3 acorde a IEC 60947-4-1 AC-3e acorde a IEC 60947-4-1
- Frecuencia asignada de empleo
- 50/60 Hz acorde a IEC 60947-2
- potencia del motor en kW
- 9 kW en 400/415 V CA 50/60 Hz 11 kW en 500 V CA 50/60 Hz 18.5 kW en 690 V CA 50/60 Hz
- poder de corte
- 50 kA Icu en 230/240 V CA 50/60 Hz acorde a IEC 60947-2 15 kA Icu en 400/415 V CA 50/60 Hz acorde a IEC 60947-2 6 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 4 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 3 kA Icu en 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Ics] poder de corte de servicio nominal en cortocircuito
- 100 % en 230/240 V CA 50/60 Hz acorde a IEC 60947-2 40 % en 400/415 V CA 50/60 Hz acorde a IEC 60947-2 50 % en 440 V CA 50/60 Hz acorde a IEC 60947-2 75 % en 500 V CA 50/60 Hz acorde a IEC 60947-2 75 % en 690 V CA 50/60 Hz acorde a IEC 60947-2
- Tipo de Control
- Pulsador
- corriente nominal (In)
- 23 A
- rango de ajustes de protección térmica
- 17…23 A acorde a IEC 60947-2
- intensidad de disparo magnético
- 341 A
- [Ith] corriente térmica convencional
- 23 A acorde aIEC 60947-2
- [Ue] tensión asignada de empleo
- 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Ui] tensión asignada de aislamiento
- 690 V CA 50/60 Hz acorde a IEC 60947-2
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-2
- sensibilidad de fallo de fase
- Sí acorde a IEC 60947-4-1
- apto para seccionamiento
- Sí acorde a IEC 60947-1
- potencia total disipada por polo
- 2.5 W
- Endurancia mecánica
- 100000 Ciclos
- durabilidad eléctrica
- 100000 Ciclos para AC-3 en 415 V In 100000 Ciclos para AC-3e en 415 V In
- servicio nominal
- Ininterrumpido acorde a IEC 60947-4-1
- conexiones - terminales
- Circuito de alimentación: borne de tornillo 2 cable(s) 1…6 mm² - sólido Circuito de alimentación: borne de tornillo 2 cable(s) 1.5…6 mm² - Flexible sin extremidad de cable Circuito de alimentación: borne de tornillo 2 cable(s) 1…4 mm² - Flexible con
- par de apriete
- 1.7 N.m - en borne de tornillo
- modo de fijación
- Carril DIN simétrico de 35 mm, estado 1 encliquetado Panel, estado 1 atornillado - tipo de cable: con placa adaptadora)
- posición de montaje
- Horizontal Vertical
- anchura
- 45 mm
- altura
- 89 mm
- profundidad
- 78.5 mm
- Peso del producto
- 0.26 kg
- Color
- Gris oscuro
- normas
- EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC/EN 60335-2-40:Annex JJ IEC/EN 60335-1:Clause 30.2
- Certificaciones de Producto
- CCC UL CSA EAC ATEX LROS (Lloyds registro de envío) BV RINA DNV-GL UKCA
- grado de protección IK
- IK04
- grado de protección IP
- IP20 acorde a IEC 60529
- resistencia climática
- acorde a IACS E10
- Temperatura ambiente de almacenamiento
- -40…80 °C
- resistencia al fuego
- 960 °C acorde a IEC 60695-2-11
- temperatura ambiente de funcionamiento
- -20…60 °C
- resistencia mecánica
- Impactos, estado 1 30 Gn para 11 ms Vibraciones, estado 1 5 Gn, 5...150 Hz
- altitud máxima de funcionamiento
- <= 2000 m
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.800 cm
- Paquete 1 Ancho
- 8.800 cm
- Paquete 1 Longitud
- 9.500 cm
- Peso del empaque (Lbs)
- 287.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 24
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 7.098 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 384
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 121.568 kg
- Garantía (en meses)
- 18
