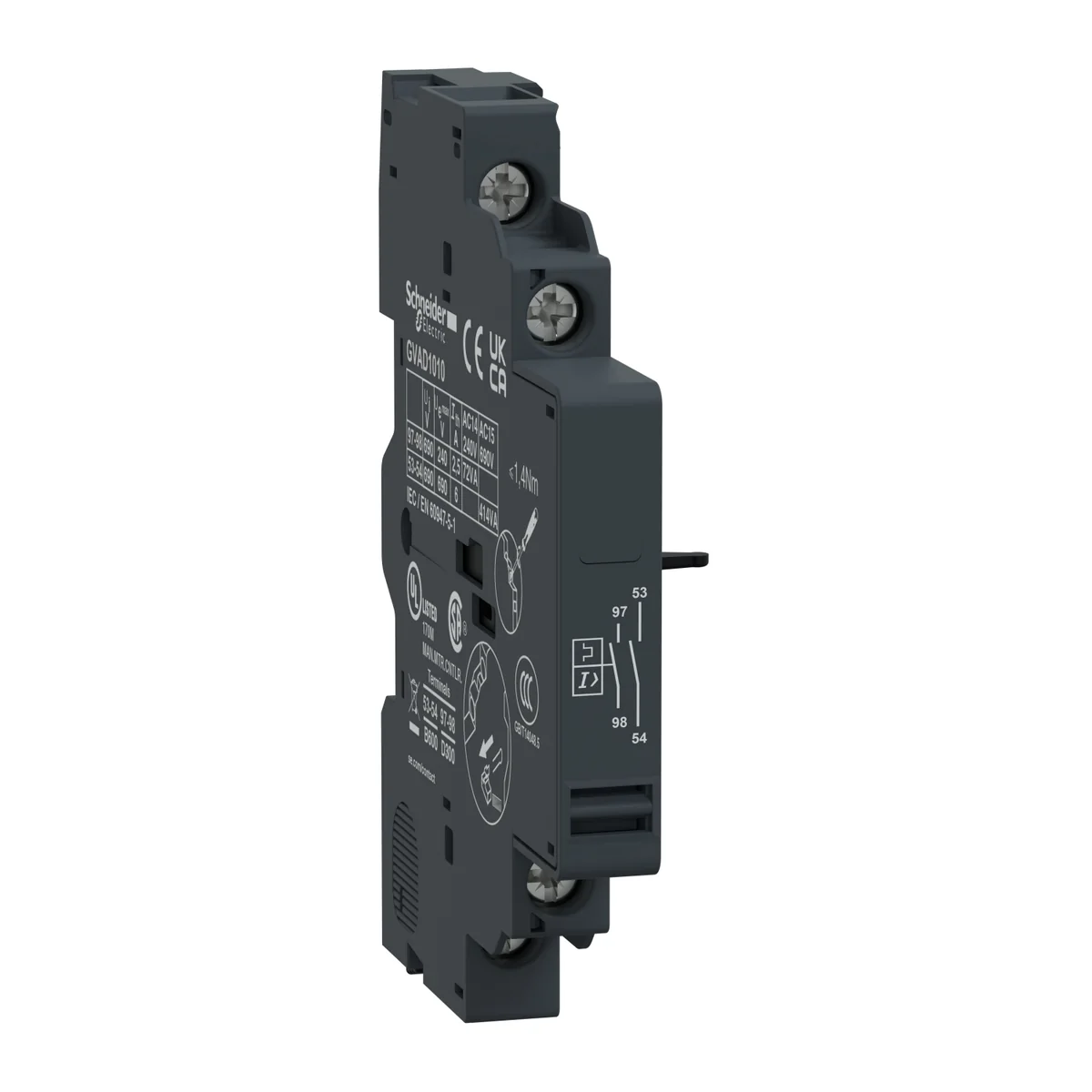

SCHNEIDER
Block Contacto Lateral Señalizadr De Falla 2NA GVAD1010
SKU GVAD1010 · Unidad base: unit
TeSys GV2 - Bloque de contactos auxiliares para disyuntores GV2 y GV3. 1NA contacto auxiliar instantáneo + 1NA contacto auxiliar instantáneo. Contacto auxiliar instantáneo con capacidad para operar hasta 6 A/690V CA y 6 A/240V CC. Contacto de señalización de fallo con capacidad de funcionamiento de hasta 2 A/240V CA y 1 A/60V CC. Para instalar en el lado izquierdo del interruptor automático (montaje máximo en un bloque), conexión por terminales de borne atornillado. Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC), conformidad con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys TeSys Deca
- Nombre Corto del Dispositivo
- GVAD
- Tipo de Producto o Componente
- Bloque de contactos auxiliares
- Compatibilidad del producto
- GV2L GV2P GV2RT GV3L GV2LE GV3P GV2ME
- Ubicación de Montaje
- Lateral izquierdo
- funcionamiento contactos auxiliares
- Señal de error 1 NA
- composición de los polos de contacto
- 2 NA
- [Ui] tensión asignada de aislamiento
- 690 V acorde a IEC 60947-1 300 V acorde a UL 508 300 V acorde a CSA C22.2 No 14
- [Ue] tensión asignada de empleo
- 48...690 V CA 24...240 V DC
- [Ith] corriente térmica convencional
- 6 A 2.5 A for senyalización fallo
- Endurancia mecánica
- 100000 Ciclos
- corriente mínima de conmutación
- 5 mA
- tensión mínima de conmutación
- 17 V
- tipo de protección
- Disyuntor GB2CB... Fusible gG 10 A
- potencia nominal de funcionamiento en VA
- 300 VA en 48 V AC-15 - durabilidad eléctrica: 100000 Ciclos 414 VA en 690 V AC-15 - durabilidad eléctrica: 100000 Ciclos 500 VA en 110…127 V AC-15 - durabilidad eléctrica: 100000 Ciclos 500 VA en 500 V AC-15 - durabilidad eléctrica: 100000 Ciclos 650 VA en 440 V AC-15 - durabilidad eléctrica: 100000 Ciclos 720 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 Ciclos 850 VA en 380…415 V AC-15 - durabilidad eléctrica: 100000 Ciclos 36 VA en 24 V AC - 14 - durabilidad eléctrica: 1000 Ciclos 48 VA en 48 V AC - 14 - durabilidad eléctrica: 1000 Ciclos 72 VA en 110…127 V AC - 14 - durabilidad eléctrica: 1000 Ciclos
- potencia nominal de funcionamiento en W
- 120 W en 240 V DC-13 - durabilidad eléctrica: 100000 Ciclos 140 W en 110 V DC-13 - durabilidad eléctrica: 100000 Ciclos 140 W en 24 V DC-13 - durabilidad eléctrica: 100000 Ciclos 180 W en 60 V DC-13 - durabilidad eléctrica: 100000 Ciclos 240 W en 48 V DC-13 - durabilidad eléctrica: 100000 Ciclos 15 W en 48 V DC-13 - durabilidad eléctrica: 1000 Ciclos 24 W en 24 V DC-13 - durabilidad eléctrica: 1000 Ciclos 9 W en 60 V DC-13 - durabilidad eléctrica: 1000 Ciclos
- altura
- 89 mm
- anchura
- 9.3 mm
- profundidad
- 66 mm
- Peso del producto
- 0.055 kg
- Color
- Gris oscuro
- Características ambientales
- Ambiente normal
- Certificaciones de Producto
- UKCA
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.000 cm
- Paquete 1 Ancho
- 8.000 cm
- Paquete 1 Longitud
- 9.500 cm
- Peso del empaque (Lbs)
- 42.000 g
- Tipo de unidad de paquete 2
- S01
- Número de unidades en el paquete 2
- 25
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 15.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 1.249 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 800
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 46.000 kg
- Garantía (en meses)
- 18
