SCHNEIDER

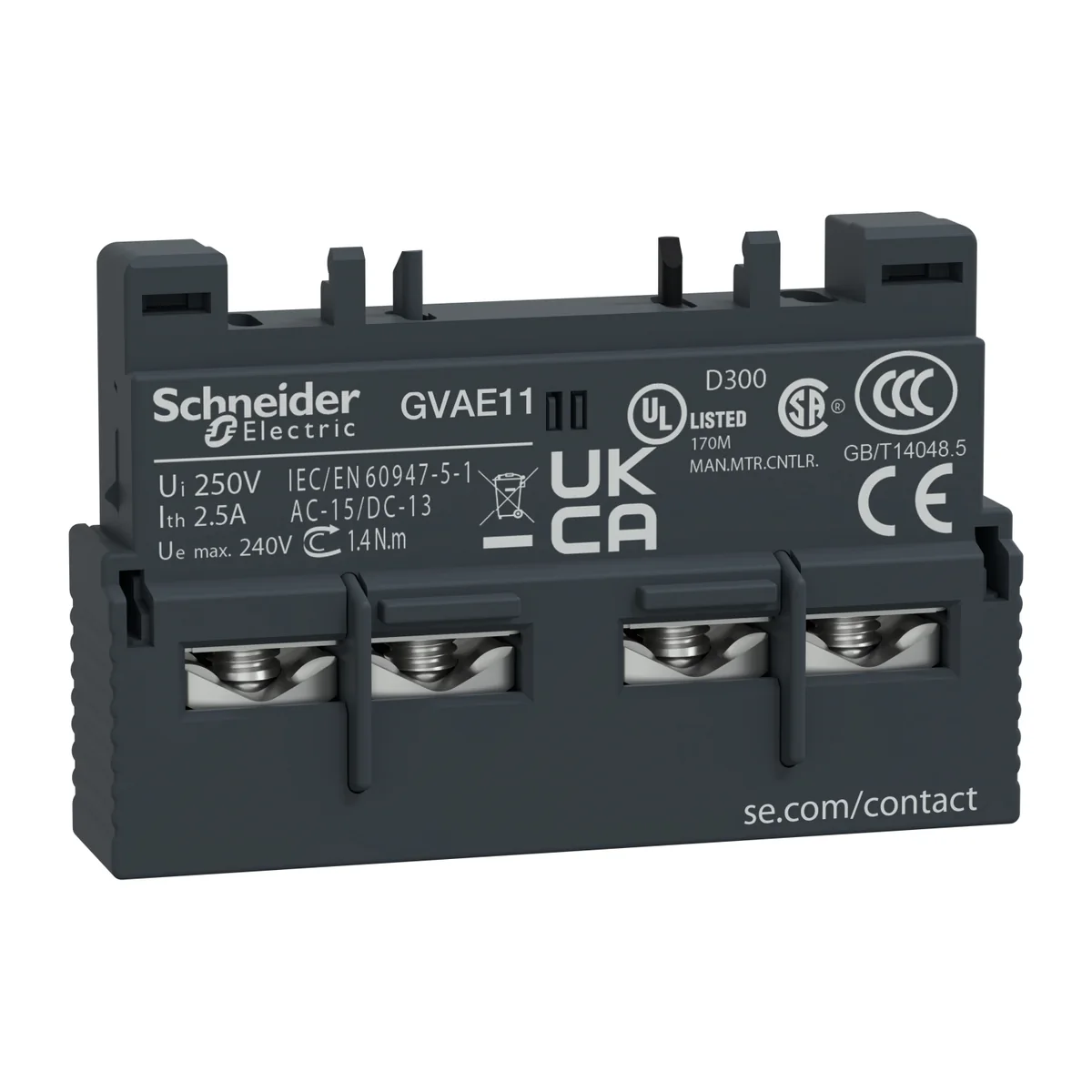

Block Contacto 1NA + 1NC Frontal P/Guardamotor GVAE11 Schneider
SKU GVAE11 · Unidad base: unit
TeSys GV2 - Bloque de contactos auxiliares para disyuntores GV2 y GV3. contactos auxiliares instantáneos 1NO+1NC. Calificado para operar hasta 2A/240V AC y 1A/60V DC. Para instalar en la parte frontal del disyuntor, conexión mediante terminales de borne atornillado. Se vende en un montón de 10 unidades. Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC), conformidad con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys TeSys Deca
- Nombre Corto del Dispositivo
- GVAE
- Tipo de Producto o Componente
- Bloque de contactos auxiliares
- Compatibilidad del producto
- GV2P GV2L GV2ME GV2LE GV2RT GV2LM GV3P GV3L
- Ubicación de Montaje
- Panel fronatl
- composición de los polos de contacto
- 1 a + 1 NC
- cantidad por juego
- Juego de 10
- [Ui] tensión asignada de aislamiento
- 300 V acorde a UL 508 300 V acorde a CSA C22.2 No 14 250 V acorde a IEC 60947-1
- [Ue] tensión asignada de empleo
- 24...240 V CA 24...60 V DC
- [Ith] corriente térmica convencional
- 2.5 A
- Endurancia mecánica
- 100000 Ciclos
- corriente mínima de conmutación
- 5 mA
- tensión mínima de conmutación
- 17 V
- tipo de protección
- Fusible gG 10 A Disyuntor GB2CB06 10 A máximo
- potencia nominal de funcionamiento en VA
- 120 VA en 110…120 V AC-15 - durabilidad eléctrica: 100000 Ciclos 120 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 Ciclos 48 VA en 24 V AC-15 - durabilidad eléctrica: 100000 Ciclos 60 VA en 48 V AC-15 - durabilidad eléctrica: 100000 Ciclos
- potencia nominal de funcionamiento en W
- 15 W en 48 V DC-13 - durabilidad eléctrica: 100000 Ciclos 24 W en 24 V DC-13 - durabilidad eléctrica: 100000 Ciclos 9 W en 60 V DC-13 - durabilidad eléctrica: 100000 Ciclos
- par de apriete
- 1.7 N.m Terminales de fijación por tornillo
- altura
- 11 mm
- anchura
- 45 mm
- profundidad
- 29 mm
- Peso del producto
- 0.02 kg
- Color
- Gris oscuro
- Características ambientales
- Ambiente normal
- normas
- EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC/EN 60335-1:Clause 30.2 IEC/EN 60335-2-40:Annex JJ
- Certificaciones de Producto
- Esquema CB CE UKCA CCC cULus EAC
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.000 cm
- Paquete 1 Ancho
- 8.000 cm
- Paquete 1 Longitud
- 9.000 cm
- Peso del empaque (Lbs)
- 17.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 3.000 cm
- Paquete 2 Ancho
- 20.200 cm
- Paquete 2 Longitud
- 26.000 cm
- Paquete 2 Peso
- 174.000 g
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 260
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 4.965 kg
- Garantía (en meses)
- 18
