SCHNEIDER

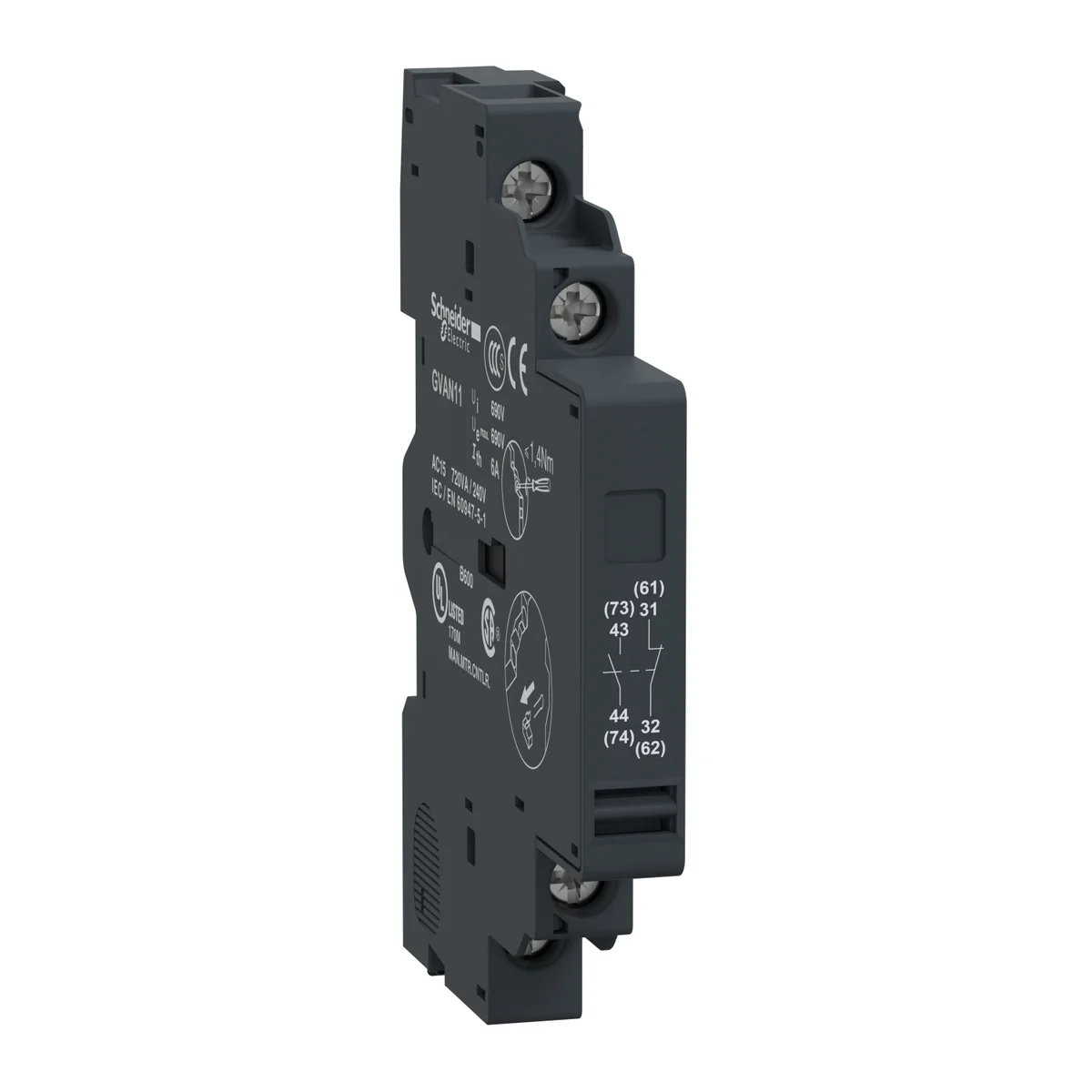

Block Contacto 1NA + 1NC Lateral P/Guardamotor GVAN11 Schneider
SKU GVAN11 · Unidad base: unit
TeSys GV2 - Bloque de contactos auxiliares para disyuntores GV2 y GV3. contactos auxiliares instantáneos 1NO+1NC. Calificado para operar hasta 6A/690V AC y 6A/240V DC. Para instalar en el lado izquierdo del interruptor (es posible montar 2 bloques), conexión por terminales de borne atornillado. Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC), conformidad con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys TeSys Deca
- Nombre Corto del Dispositivo
- GVAN
- Tipo de Producto o Componente
- Bloque de contactos auxiliares
- Compatibilidad del producto
- GV2P GV2L GV2ME GV2LE GV2RT GV2LM GV3P GV3L
- Ubicación de Montaje
- Lateral izquierdo
- composición de los polos de contacto
- 1 a + 1 NC
- [Ui] tensión asignada de aislamiento
- 600 V acorde a UL 508 690 V acorde a IEC 60947-1 600 V acorde a CSA C22.2 No 14
- [Ue] tensión asignada de empleo
- 48...690 V CA 24...240 V DC
- [Ith] corriente térmica convencional
- 6 A
- Endurancia mecánica
- 100000 Ciclos
- corriente mínima de conmutación
- 5 mA
- tensión mínima de conmutación
- 17 V
- tipo de protección
- Disyuntor GB2CB... Fusible gG 10 A
- potencia nominal de funcionamiento en VA
- 300 VA en 48 V AC-15 - durabilidad eléctrica: 100000 Ciclos 414 VA en 690 V AC-15 - durabilidad eléctrica: 100000 Ciclos 500 VA en 110…127 V AC-15 - durabilidad eléctrica: 100000 Ciclos 500 VA en 500 V AC-15 - durabilidad eléctrica: 100000 Ciclos 650 VA en 440 V AC-15 - durabilidad eléctrica: 100000 Ciclos 720 VA en 230…240 V AC-15 - durabilidad eléctrica: 100000 Ciclos 850 VA en 380…415 V AC-15 - durabilidad eléctrica: 100000 Ciclos
- potencia nominal de funcionamiento en W
- 120 W en 240 V DC-13 - durabilidad eléctrica: 100000 Ciclos 140 W en 110 V DC-13 - durabilidad eléctrica: 100000 Ciclos 140 W en 24 V DC-13 - durabilidad eléctrica: 100000 Ciclos 180 W en 60 V DC-13 - durabilidad eléctrica: 100000 Ciclos 240 W en 48 V DC-13 - durabilidad eléctrica: 100000 Ciclos
- par de apriete
- 1.4 N.m Terminales de fijación por tornillo
- altura
- 89 mm
- anchura
- 9.3 mm
- profundidad
- 66 mm
- Peso del producto
- 0.05 kg
- Color
- Gris oscuro
- Características ambientales
- Ambiente normal
- normas
- EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 IEC/EN 60335-1:Clause 30.2 IEC/EN 60335-2-40:Annex JJ
- Certificaciones de Producto
- Esquema CB CE UKCA CCC cULus EAC
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 1.5 cm
- Paquete 1 Ancho
- 13 cm
- Paquete 1 Longitud
- 15 cm
- Peso del empaque (Lbs)
- 42 g
- Tipo de unidad de paquete 2
- S01
- Número de unidades en el paquete 2
- 25
- Paquete 2 Altura
- 15 cm
- Paquete 2 Ancho
- 15 cm
- Paquete 2 Longitud
- 40 cm
- Paquete 2 Peso
- 1.245 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 800
- Paquete 3 Altura
- 75 cm
- Paquete 3 Ancho
- 60 cm
- Paquete 3 Longitud
- 80 cm
- Paquete 3 Peso
- 49.84 kg
- Garantía (en meses)
- 18
