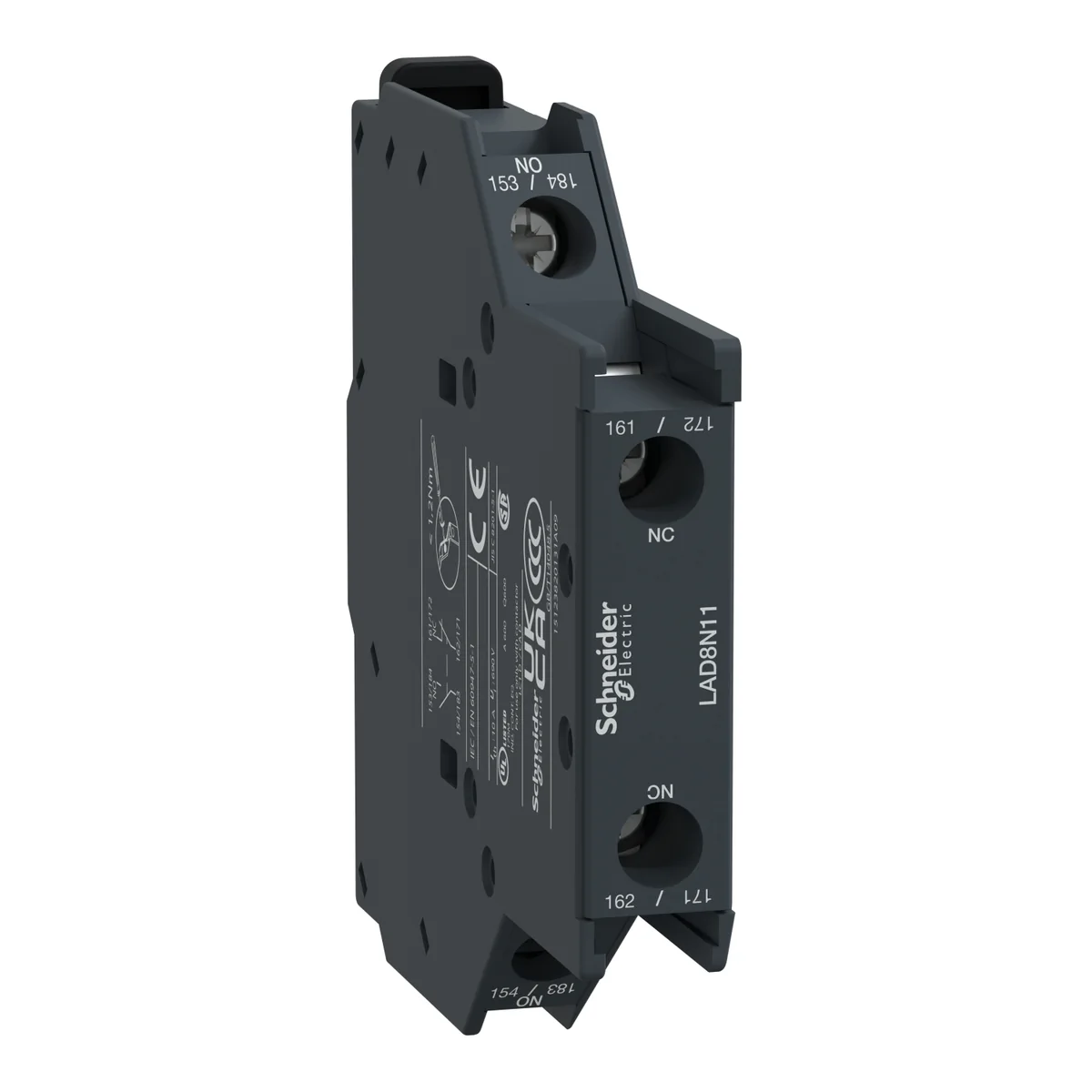

Block Contacto Auxiliar Lateral 1NA + 1NC P/LC1D-LC1F - LAD8N11 Schneider
SKU LAD8N11 · Unidad base: unit
Bloque de contacto auxiliar instantáneo TeSys Deca, para contactores LC.D y relés de control CAD solamente con bobinas de CA. Proporciona contactos 1NO+1NC (certificado para espejo NC) con clasificación de hasta 10A 690V CA, conexión por borne atornillado. El montaje lateral clip proporciona una alta fiabilidad y durabilidad. Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC), conformidad con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Nombre del Producto
- TeSys Deca
- Tipo de Producto o Componente
- Bloque de contactos auxiliares
- compatibilidad de gama
- TeSys F LC1D09…95 AC coil TeSys F LC1D115/150 TeSys F LC1D40A…80A AC Coil TeSys F CAD AC coil TeSys G LC1F
- Ubicación de Montaje
- Lado
- composición de los polos de contacto
- 1 a + 1 NC
- Funcionamiento de los contactos
- Instantáneo
- [Ue] tensión asignada de empleo
- 690 V CA 25...400 Hz
- [Ie] corriente asignada de empleo
- 6 A at 120 V AC-15 1.04 A at 690 V AC-15 0.55 A at 125 V DC-13 0.1 A at 600 V DC-13
- [Ui] tensión asignada de aislamiento
- 690 V acorde a IEC 60947-5-1 600 V acorde a UL 600 V acorde a CSA
- [Ith] corriente térmica convencional
- 10 A (at 60 °C)
- normas
- EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ
- Certificaciones de Producto
- Esquema CB UL CSA CCC EAC UKCA
- Irms poder de conexión nominal
- 140 A CA conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1
- rango temporal admisible
- 100 A 1 s 120 A 500 ms 140 A 100 ms
- tipo de protección
- Fusible gG 10 A
- Endurancia mecánica
- 30 Mcycles
- corriente mínima de conmutación
- 5 mA
- tensión mínima de conmutación
- 17 V
- tiempo de no superposición
- 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA 1.5 ms en excitación sin solapamiento entre contactos NC y NA
- resistencia de aislamiento
- > 10 MOhm
- conexiones - terminales
- Terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible con Terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con Terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 1 cable(s) 1…4 mm²rígido sin extremidad de cable Terminales de fijación por tornillo 2 cable(s) 1…4 mm²rígido sin extremidad de cable
- par de apriete
- 1.7 N.m - con destornillador plano Ø 6 1.7 N.m - con destornillador Philips nº 2 1.7 N.m - con destornillador pozidriv No 2
- altura
- 72 mm
- anchura
- 12.5 mm
- profundidad
- 71.3 mm
- Características ambientales
- Ambiente normal
- grado de protección IP
- IP20 conforming to IEC 60529
- tratamiento de protección
- TH acorde a IEC 60068
- Temperatura ambiente de almacenamiento
- -60…80 °C
- Temperatura ambiente de funcionamiento
- -5…60 °C
- altitud máxima de funcionamiento
- 3000 m
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.900 cm
- Paquete 1 Ancho
- 7.300 cm
- Paquete 1 Longitud
- 8.100 cm
- Peso del empaque (Lbs)
- 60.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 60
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 4.124 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 960
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 79.000 kg
- Garantía (en meses)
- 18
