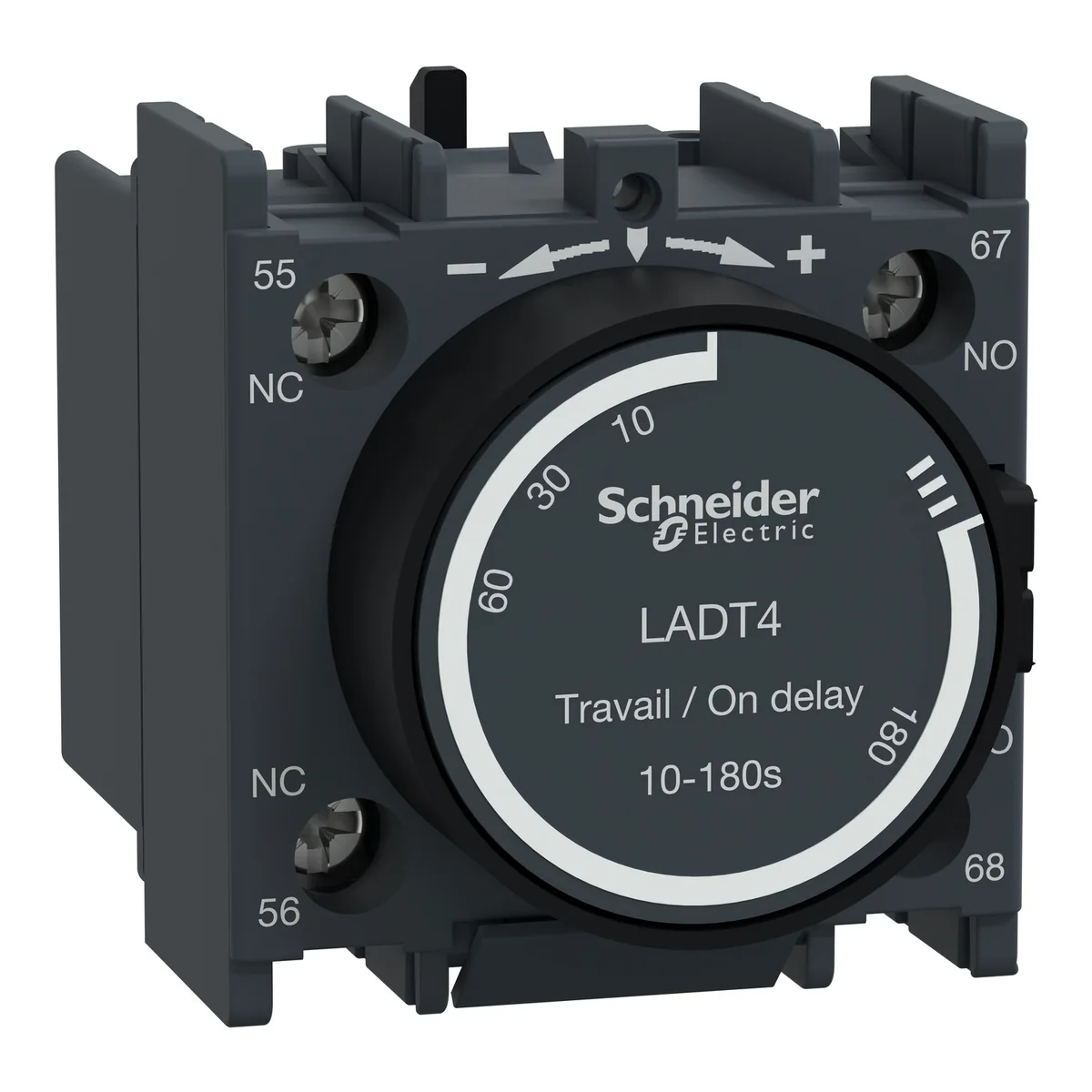

Block Contacto Temporizador Frontal 10-180S 1NA + 1NC P/LC1D-LC1F - LADT4 Schneider
SKU LADT4 · Unidad base: unit
TeSys D - Bloque de contactos auxiliares de temporización para contactores LC1D, LC1F y relés de control CAD. Proporciona contactos 1NO+1NC con clasificación de hasta 10A 690V CA, rango de ajuste de retardo de 10-18s, conexión mediante terminales de borne atornillado. El montaje frontal a presión, proporciona gran fiabilidad y durabilidad. Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC), cumplimiento de Green Premium (RoHs/Reach).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys TeSys Deca
- Nombre del Producto
- TeSys Deca
- Tipo de Producto o Componente
- Bloque de contactos auxiliares temporizados
- compatibilidad de gama
- TeSys F CAD TeSys F LC1D TeSys G LC1F TeSys G CR1F
- Ubicación de Montaje
- Frontal
- composición de los polos de contacto
- 1 a + 1 NC
- Funcionamiento de los contactos
- Time delay
- tipo de temporizador
- Temporización de encendido
- Rango de temporización
- 10...180 s
- [Ue] tensión asignada de empleo
- 690 V CA 25...400 Hz
- [Ie] corriente asignada de empleo
- 6 A at 120 V AC-15 1.04 A at 690 V AC-15 0.55 A at 125 V DC-13 0.1 A at 600 V DC-13
- [Ui] tensión asignada de aislamiento
- 690 V acorde a IEC 60947-5-1 600 V acorde a UL 60947-5-1 600 V acorde a CSA C22.2 No 60947-5-1
- [Ith] corriente térmica convencional
- 10 A (at 60 °C)
- normas
- EN/IEC 60947-5-1 UL 60947-5-1 CSA C22.2 No 60947-5-1 GB/T 14048.5 EN 50016 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ
- Certificaciones de Producto
- Esquema IECEE CB UL CSA CCC EAC UKCA
- Irms poder de conexión nominal
- 140 A at 250 A at <= 690 V DC conforming to IEC 60947-5-1
- rango temporal admisible
- 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms
- tipo de protección
- Fusible gG 10 A
- Endurancia mecánica
- 5 Mcycles
- corriente mínima de conmutación
- 5 mA
- tensión mínima de conmutación
- 17 V
- tiempo de no superposición
- 1.5 ms en desexcitación sin solapamiento entre contactos NC y NA 1.5 ms en excitación sin solapamiento entre contactos NC y NA
- resistencia de aislamiento
- > 10 MOhm
- conexiones - terminales
- Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²Flexible con Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible sin extremidad de cable Terminales de fijación por tornillo 1 cable(s) 1…2.5 mm²rígido Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²rígido Terminales de fijación por tornillo
- par de apriete
- 1.7 N.m - con destornillador plano Ø 6 1.7 N.m - con destornillador Philips nº 2 1.7 N.m - con destornillador pozidriv No 2
- altura
- 48 mm
- anchura
- 44 mm
- profundidad
- 61 mm
- Color
- Gris oscuro
- Características ambientales
- Ambiente normal
- grado de protección IP
- IP20 conforming to IEC 60529
- tratamiento de protección
- TH acorde a IEC 60068
- Temperatura ambiente de almacenamiento
- -60…80 °C
- Temperatura ambiente de funcionamiento
- -40…70 °C
- altitud máxima de funcionamiento
- 3000 m
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 5.2 cm
- Paquete 1 Ancho
- 6.5 cm
- Paquete 1 Longitud
- 5.0 cm
- Peso del empaque (Lbs)
- 74.0 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 5.2 cm
- Paquete 2 Ancho
- 14.0 cm
- Paquete 2 Longitud
- 24.0 cm
- Paquete 2 Peso
- 750.0 g
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 140
- Paquete 3 Altura
- 30.0 cm
- Paquete 3 Ancho
- 30.0 cm
- Paquete 3 Longitud
- 40.0 cm
- Paquete 3 Peso
- 10.988 kg
- Garantía (en meses)
- 18
