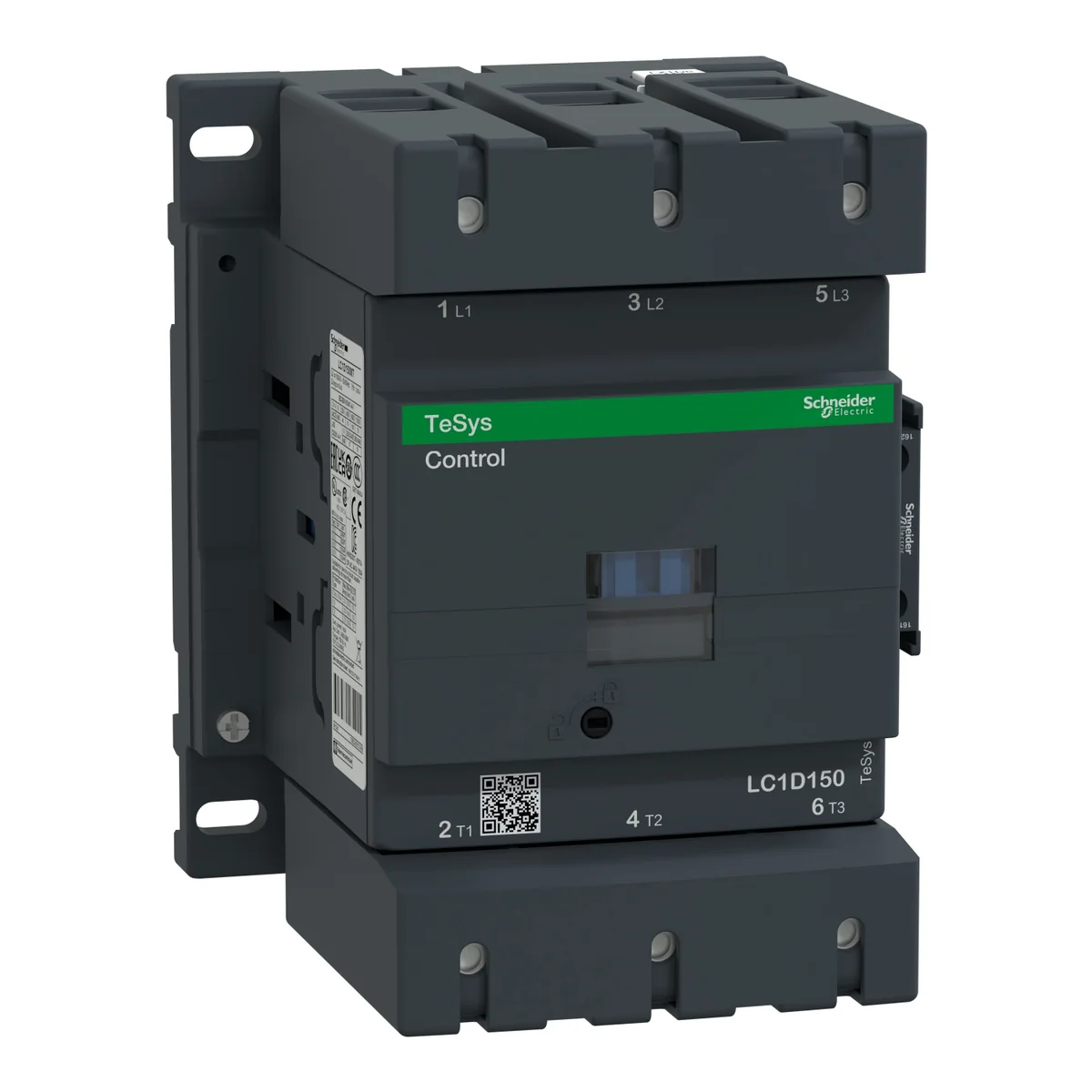

Contactor Trifásico 150 A Bobina 220 VAC,1NA+1NC, Tesys LC1D150M7 Schneider

Características del producto

Gama

TeSys

Gama de producto

TeSys Deca

Tipo de Producto o Componente

Conector

Nombre Corto del Dispositivo

LC1D

aplicación del contactor

Control del motor Carga resistiva

Categoría de empleo

AC-3 AC-3e AC-1 AC-4

Número de Polos

3P

[Ue] tensión asignada de empleo

Circuito de alimentación, estado 1 Circuito de alimentación, estado 1 <= 300 V DC

[Ie] corriente asignada de empleo

200 A (at 150 A (at 150 A (at <60 °C) at <= 440 V CA AC-3e for circuito de alimentación

Tensión del circuito de control [Uc]

220 V CA 50/60 Hz

potencia del motor en kW

40 kW at 220/230 V CA 50/60 Hz (AC-3) 75 kW at 380/400 V CA 50/60 Hz (AC-3) 80 kW at 415 V CA 50/60 Hz (AC-3) 90 kW at 500 V CA 50/60 Hz (AC-3) 100 kW at "660/690 V" CA 50/60 Hz (AC-3) 75 kW at 1000 V CA 50/60 Hz (AC-3) 40 kW at 220/230 V CA 50/60 Hz (AC-3e) 75 kW at 380/400 V CA 50/60 Hz (AC-3e) 80 kW at 415 V CA 50/60 Hz (AC-3e) 90 kW at 500 V CA 50/60 Hz (AC-3e) 100 kW at "660/690 V" CA 50/60 Hz (AC-3e) 75 kW at 1000 V CA 50/60 Hz (AC-3e) 22 kW at 400 V CA 50/60 Hz (AC-4)

potencia del motor en HP

40 hp at 200/208 V CA 50/60 Hz for 3 fases motors 50 hp at 230/240 V CA 50/60 Hz for 3 fases motors 100 hp at 460/480 V CA 50/60 Hz for 3 fases motors 125 hp at 575/600 V CA 50/60 Hz for 3 fases motors

Código de compatibilidad

LC1D

composición de los polos de contacto

3 NA

cubierta protectora

Con

[Ith] corriente térmica convencional

200 A (at 60 °C) for circuito de alimentación

Irms poder de conexión nominal

140 A CA for circuito de señalización conforming to IEC 60947-5-1 250 A DC for circuito de señalización conforming to IEC 60947-5-1 1660 A at 440 V for circuito de alimentación conforming to IEC 60947

poder asignado de corte

1400 A at 440 V for circuito de alimentación conforming to IEC 60947

[Icw] Corriente temporal admisible

250 A 40 °C - 10 min for circuito de alimentación 580 A 40 °C - 1 min for circuito de alimentación 1200 A 40 °C - 10 s for circuito de alimentación 1400 A 40 °C - 1 s for circuito de alimentación 100 A - 1 s for circuito de señalización 120 A - 500 ms for circuito de señalización 140 A - 100 ms for circuito de señalización

fusible asociado

10 A gG for circuito de señalización conforming to IEC 60947-5-1 315 A gG at 250 A gG at <= 690 V coordination tipo 2 for circuito de alimentación

impedancia media

0.6 mOhm - Ith 200 A 50 Hz for circuito de alimentación

potencia disipada por polo

24 W AC-1 13.5 W AC-3 13.5 W AC-3e

[Ui] tensión asignada de aislamiento

Circuito de alimentación, estado 1 600 V CSA certificd Circuito de alimentación, estado 1 600 V UL certificd Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 Circuito de señalización, estado 1 690 V acorde a IEC 60947-1 Circuito de señalización, estado 1 600 V CSA certificd Circuito de señalización, estado 1 600 V UL certificd

Categoría de sobretensión

III

Grado de contaminación

3

[Uimp] Tensión asignada de resistencia a los choques

8 kV acorde a IEC 60947

nivel de fiabilidad de seguridad

B10d = 684932 Ciclos contactor con carga nominal acorde a EN/ISO 13849-1 B10d = 10000000 Ciclos contactor con carga mecánica acorde a EN/ISO 13849-1

Endurancia mecánica

8 Mcycles

durabilidad eléctrica

0.85 Mcycles 150 A AC-3 en Ue 1 Mcycles 200 A AC-1 en Ue 0.85 Mcycles 150 A AC-3e en Ue <= 440 V

tipo de circuito de control

CA en 50/60 Hz Estándar

característica de la bobina

Con diodo de limitador de pico bidireccional integrado

límites de tensión del circuito de control

0.3...0.5 Uc (-40…70 °C):desconexión CA 50/60 Hz 0.8...1.15 Uc (-40…55 °C):operactiva CA 50/60 Hz 1...1.15 Uc (55…70 °C):operactiva CA 50/60 Hz

Consumo a la llamada en VA

280…350 VA 60 Hz cos phi 0.9 (at 20 °C) 280…350 VA 50 Hz cos phi 0.9 (at 20 °C)

consumo de mantenimiento en VA

2…18 VA 60 Hz cos phi 0.9 (at 20 °C) 2…18 VA 50 Hz cos phi 0.9 (at 20 °C)

disipación de calor

3…4.5 W at 50/60 Hz

duración de maniobra

20...35 ms cierre 40...75 ms apertura

velocidad máxima de funcionamiento

1200 cyc/h at 60 °C

conexiones - terminales

Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² - cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1…2.5 mm² - cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 1 1…2.5 mm² - cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² - cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 1 1…2.5 mm² - cable stiffness: sólido Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² - cable stiffness: sólido Sin terminal Circuito de alimentación: Conector 1 10…120 mm² - cable stiffness: Flexible Sin terminal Circuito de alimentación: Conector 2 10…50 mm² - cable stiffness: Flexible Sin terminal Circuito de alimentación: Conector 1 10…120 mm² - cable stiffness: Flexible Con terminal Circuito de alimentación: Conector 2 10…50 mm² - cable stiffness: Flexible Con terminal Circuito de alimentación: Conector 1 10…120 mm² - cable stiffness: sólido Sin terminal Circuito de alimentación: Conector 2 10…50 mm² - cable stiffness: sólido Sin terminal

par de apriete

Circuito de control, estado 1 1.2 N.m - en Terminales de fijación por tornillo - con destornillador plano Ø 6 Circuito de control, estado 1 1.2 N.m - en Terminales de fijación por tornillo - con destornillador Philips nº 2 Circuito de alimentación, estado 1 12 N.m - en Conector hexagonal 4 mm Circuito de control, estado 1 1.2 N.m - en Terminales de fijación por tornillo - con destornillador pozidriv No 2

composición de los contactos auxiliares

1 NA + 1 NC

tipo de contactos auxiliares

tipo unido mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1 tipo contacto espejo 1 NC acorde a IEC 60947-4-1

frecuencia del circuito de señalización

25...400 Hz

tensión mínima de conmutación

17 V for circuito de señalización

corriente mínima de conmutación

5 mA for circuito de señalización

resistencia de aislamiento

> 10 MOhm for circuito de señalización

tiempo de no superposición

1.5 ms en desexcitación entre contacto NA y NC 1.5 ms en excitación entre contacto NA y NC

Tipo de montaje

Carril Placa

normas

CSA C22.2 No 14 EN 60947-4-1 IEC 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1

Certificaciones de Producto

UL CCC CSA CE UKCA Marine EAC

Grado de protección IP

IP20 frontal acorde a IEC 60529

tratamiento de protección

TH acorde a IEC 60068-2-30

resistencia climática

acorde a IACS E10 exposição ao calor úmido

temperatura ambiente admisible alrededor del dispositivo

-40…60 °C 60…70 °C con restricciones

altitud máxima de funcionamiento

0...3000 m

resistencia al fuego

850 °C acorde a IEC 60695-2-1

resistencia a las llamas

V1 acorde a UL 94

resistencia mecánica

Vibraciones contactor abierto - tipo de cable: 2 Gn, 5...300 Hz) Vibraciones conector cerrado - tipo de cable: 4 Gn, 5...300 Hz) Impactos conector cerrado - tipo de cable: 15 Gn para 11 ms) Impactos contactor abierto - tipo de cable: 6 Gn para 11 ms)

altura

158 mm

anchura

120 mm

profundidad

136 mm

Peso del producto

2.5 kg

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

21.000 cm

Paquete 1 Ancho

20.000 cm

Paquete 1 Longitud

23.500 cm

Peso del empaque (Lbs)

2.490 kg

Tipo de unidad de paquete 2

S06

Número de unidades en el paquete 2

27

Paquete 2 Altura

75.000 cm

Paquete 2 Ancho

60.000 cm

Paquete 2 Longitud

80.000 cm

Paquete 2 Peso

79.819 kg

Garantía (en meses)

18
