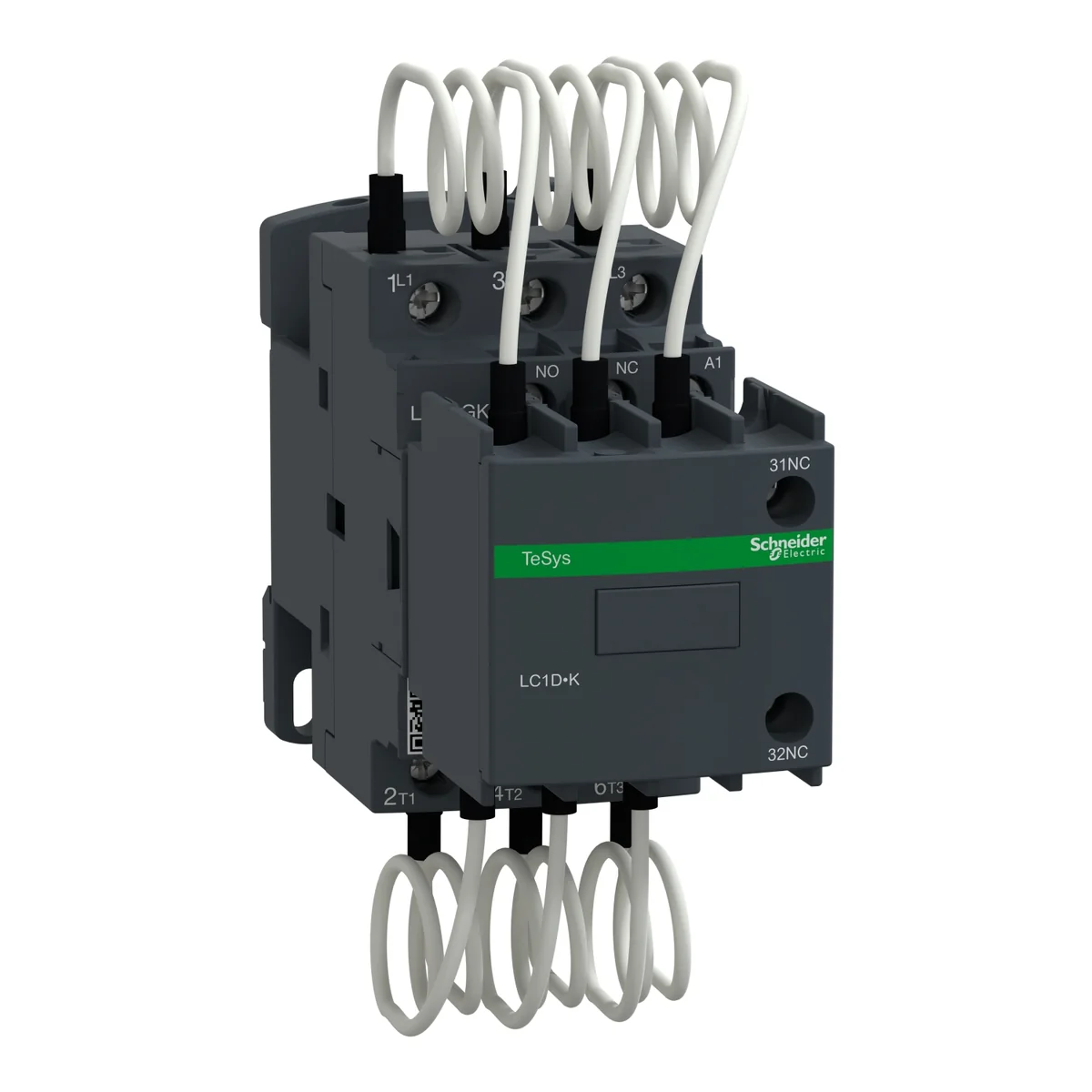

Contactor Para Condensador 9 Kvar En 230 V; 17 Kvar En 440 V LC1DGKM7 Schneider
SKU LC1DGKM7 · Unidad base: unit
contactor TeSys D, 3 polos, para interruptor de banco de condensadores trifásicos de hasta 16.7kVAR@400V 50Hz (28.5kVAR@690V). Proporciona una bobina de CA de 220V y 50/60Hz, contactos auxiliares instantáneos 1NA+2NC, con polos de cierre anticipado montados en la parte frontal y resistencias de atenuación precableadas para limitación de corriente. Para velocidades de operación hasta 240 ciclos/hora y ambientes hasta 60°C, obtiene alta confiabilidad y durabilidad. Compacto (45mm de ancho), montaje en riel DIN o fijación al tornillo. Certificado según IEC 60947 y compatible con la norma IEC 60831 sobre condensadores por derivación Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys TeSys Deca
- Nombre del Producto
- TeSys LC1D.K TeSys Deca
- Tipo de Producto o Componente
- Contactor para condensador
- Nombre Corto del Dispositivo
- LC1DGK
- Aplicación del Dispositivo
- Control
- aplicación del contactor
- Corrección factor potencia
- Categoría de empleo
- AC-6B
- Número de Polos
- 3P
- composición de los contactos de los polos de potencia
- 3 NA
- [Ue] tensión asignada de empleo
- Circuito de alimentación, estado 1 690 V CA 50/60 Hz
- potencia reactiva
- 9.5 kvar en 230 V CA 50 Hz en 16.7 kvar en 400 V CA 50 Hz en 18 kvar en 440 V CA 50 Hz en 28.5 kvar en 690 V CA 50 Hz en <60 °C
- tipo de circuito de control
- CA en 50/60 Hz
- [Uc] tensión del circuito de control
- 220 V CA 50/60 Hz
- composición de los contactos auxiliares
- 1 a + 2 NC instantáneo
- durabilidad eléctrica
- 300000 Ciclos en Ue 400 V 200000 Ciclos en Ue 690 V
- Tipo de montaje
- Carril DIN Placa
- Normas
- EN/IEC 60947-1 EN/IEC 60947-4-1 IEC 60335-1
- Certificaciones de Producto
- Esquema IECEE CB UKCA
- conexiones - terminales
- Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² - cable stiffness: sólido Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² - cable stiffness: sólido Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² - cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 2 1…4 mm² - cable stiffness: Flexible Sin terminal Circuito de control: Terminales de fijación por tornillo 1 1…4 mm² - cable stiffness: Flexible Con terminal Circuito de control: Terminales de fijación por tornillo 2 1…2.5 mm² - cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 1 2.5…16 mm² - cable stiffness: sólido Circuito de alimentación: Terminales de fijación por tornillo 2 2.5…6 mm² - cable stiffness: sólido Circuito de alimentación: Terminales de fijación por tornillo 1 1.5…10 mm² - cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1.5…6 mm² - cable stiffness: Flexible Sin terminal Circuito de alimentación: Terminales de fijación por tornillo 1 1…10 mm² - cable stiffness: Flexible Con terminal Circuito de alimentación: Terminales de fijación por tornillo 2 1…4 mm² - cable stiffness: Flexible Con terminal
- par de apriete
- Circuito de control, estado 1 1.7 N.m - en Terminales de fijación por tornillo Circuito de alimentación, estado 1 2.5 N.m - en Terminales de fijación por tornillo
- índice de funcionamiento máximo
- 240 cyc/h
- tipo de contactos auxiliares
- tipo unido mecánicamente 1 a + 2 NC acorde a IEC 60947-5-1
- Grado de protección IP
- IP20 frontal acorde a IEC 60529
- Temperatura ambiente de funcionamiento
- -5…60 °C
- Temperatura ambiente de almacenamiento
- -60…80 °C
- altitud máxima de funcionamiento
- 0...3000 m
- altura
- 125 mm
- anchura
- 45 mm
- profundidad
- 127 mm
- Peso del producto
- 0.6 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 6.800 cm
- Paquete 1 Ancho
- 19.500 cm
- Paquete 1 Longitud
- 22.800 cm
- Peso del empaque (Lbs)
- 599.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 6
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 4.075 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 48
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 40.600 kg
- Garantía (en meses)
- 18
