SCHNEIDER

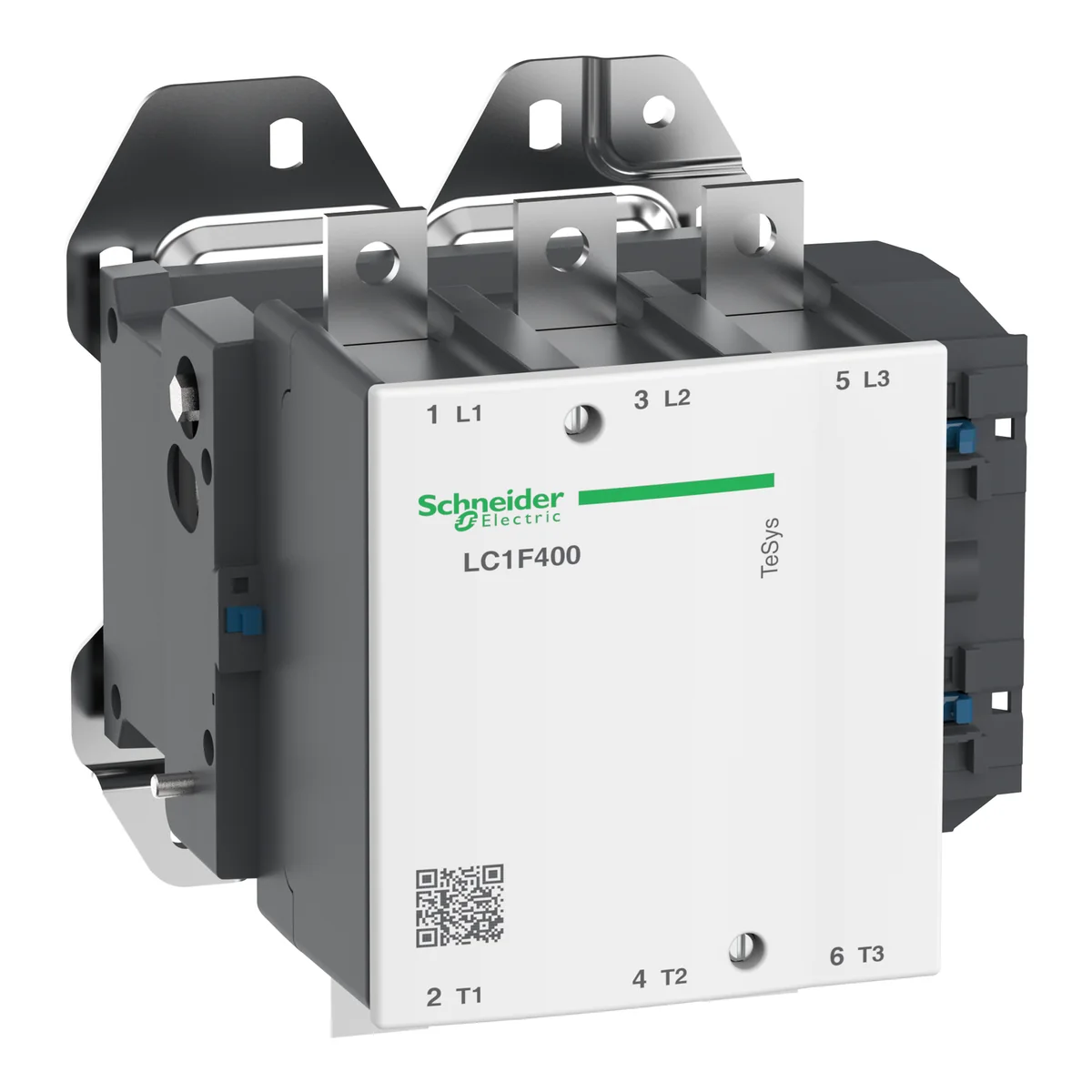

Contactor Trifásico 400 A Bobina 220 Vac, Tesys LC1F400M7 Schneider
SKU LC1F400M7 · Unidad base: unit
Contactor TeSys F, 3 polos (3 NA), 400 A/1000 V CA-3, para aplicaciones de motor de hasta 200kW@400V. Proporciona un bajo consumo sellado de 220V 40-400Hz, bobina de CA, terminales de borne para barras o cables con terminales. Para altos índices de operación hasta 2400 ciclos/hora y entornos hasta 55 °C, obtiene alta confiabilidad y durabilidad. Facilita la instalación y el mantenimiento gracias a su bobina montada en el cajón y a una gran variedad de bloques y accesorios complementarios (a pedir por separado). Certificación de estándares múltiples (IEC, UL, CSA, CCC, EAC, Marine), cumplimiento de Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Gama de producto
- TeSys F
- Tipo de Producto o Componente
- Conector
- Nombre Corto del Dispositivo
- LC1F
- aplicación del contactor
- Control del motor Carga resistiva
- Categoría de empleo
- AC-1 AC-4 AC-3
- Número de Polos
- 3P
- [Ue] tensión asignada de empleo
- <= 460 V DC
- [Uc] tensión del circuito de control
- 220 V CA 40...400 Hz
- [Ie] corriente asignada de empleo
- 500 A (at 400 A (at <55 °C) at <= 440 V CA AC-3
- [Uimp] Tensión asignada de resistencia a los choques
- 8 kV
- [Ith] corriente térmica convencional
- 500 A (at 40 °C)
- poder asignado de corte
- 3200 A conforming to IEC 60947-4-1
- [Icw] Corriente temporal admisible
- 3600 A 40 °C - 10 s 2400 A 40 °C - 30 s 1700 A 40 °C - 1 min 1200 A 40 °C - 3 min 1000 A 40 °C - 10 min
- fusible asociado
- 400 A aM at 500 A gG at <= 440 V
- impedancia media
- 0.26 mOhm - Ith 500 A 50 Hz
- [Ui] tensión asignada de aislamiento
- 1000 V acorde a IEC 60947-4-1 1500 V acorde a VDE 0110 gr C
- potencia disipada por polo
- 65 W AC-1 42 W AC-3
- Categoría de sobretensión
- III
- composición de los contactos del polo de potencia
- 3 NA
- potencia del motor en kW
- 75 kW at 400 V CA 50/60 Hz (AC-4) 200 kW at 380...400 V CA 50/60 Hz (AC-3) 220 kW at 415 V CA 50/60 Hz (AC-3) 250 kW at 440 V CA 50/60 Hz (AC-3) 257 kW at 500 V CA 50/60 Hz (AC-3) 280 kW at 660...690 V CA 50/60 Hz (AC-3) 185 kW at 1000 V CA 50/60 Hz (AC-3) 110 kW at 220…230 V CA 50/60 Hz (AC-3)
- límites de tensión del circuito de control
- Operactiva, estado 1 0.85...1.1 Uc 40...400 Hz 55 °C) Desconexión, estado 1 0.3...0.5 Uc 40...400 Hz 55 °C)
- durabilidad mecánica
- 10 Mcycles
- Consumo a la llamada en VA
- 1075 VA, 40...400 Hz 0.9 20 °C)
- consumo de mantenimiento en VA
- 15 VA, 40...400 Hz 0.9 20 °C)
- índice de funcionamiento máximo
- 2400 cyc/h en <55 °C
- duración de maniobra
- 40...65 ms cierre 100...170 ms apertura
- conexiones - terminales
- Circuito de control, estado 1 Terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible con Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con Circuito de control, estado 1 Terminales de fijación por tornillo 1 cable(s) 1…4 mm²sólido sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…4 mm²sólido sin extremidad de cable Circuito de alimentación, estado 1 Barra 2 cable(s) - sección barra colectora: 30 x 5 mm Circuito de alimentación, estado 1 terminales cerrados 2 cable(s) 150 mm² Circuito de alimentación, estado 1 conexión atornillada
- par de apriete
- Circuito de control, estado 1 1.2 N.m Circuito de alimentación, estado 1 35 N.m
- Tipo de montaje
- Placa
- disipación de calor
- 14 W
- rango de potencia del motor
- 110…220 kW en 480…500 V 3 fases 110…220 kW en 380…440 V 3 fases 110…220 kW en 200…240 V 3 fases 250…500 kW en 480…500 V 3 fases
- tipo de arranque motor
- Contactor directo
- tension de la bobina del contactor
- 220 V CA Estándar
- Normas
- IEC 60947-1 EN 60947-4-1 EN 60947-1 IEC 60947-4-1 JIS C8201-4-1
- Certificaciones de Producto
- RMRoS CB RINA DNV LROS (Lloyds registro de envío) CSA UL ABS BV UKCA
- Código de compatibilidad
- LC1F
- tipo de circuito de control
- CA en 40...400 Hz
- Grado de protección IP
- IP20 frontal con cubiertas acorde a IEC 60529 IP20 frontal con cubiertas acorde a VDE 0106
- tratamiento de protección
- TH
- Temperatura ambiente de funcionamiento
- -5…55 °C
- Temperatura ambiente de almacenamiento
- -60…80 °C
- temperatura ambiente admisible alrededor del dispositivo
- -40…70 °C
- altura
- 206 mm
- anchura
- 213 mm
- profundidad
- 219 mm
- altitud máxima de funcionamiento
- 3000 m sin reducción de la potencia nominal
- Peso del producto
- 9.1 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 26.000 cm
- Paquete 1 Ancho
- 24.500 cm
- Paquete 1 Longitud
- 32.000 cm
- Peso del empaque (Lbs)
- 9.114 kg
- Tipo de unidad de paquete 2
- P06
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 75.000 cm
- Paquete 2 Ancho
- 60.000 cm
- Paquete 2 Longitud
- 80.000 cm
- Paquete 2 Peso
- 100.490 kg
- Garantía (en meses)
- 18
