SCHNEIDER

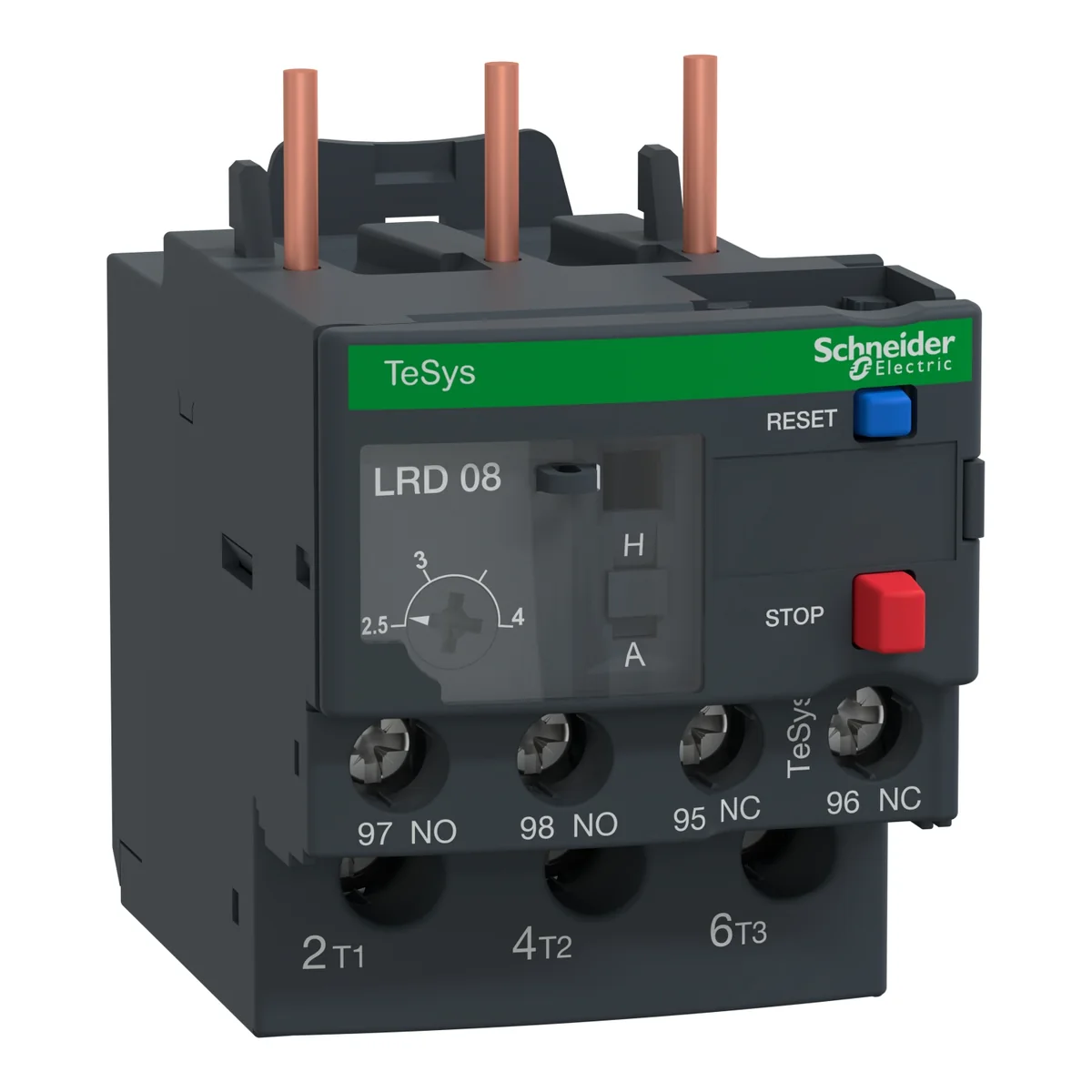

Relé Térmico 2,5 - 4 A P/Cont. LC1D09-D38 Tesys LRD08 Schneider
SKU LRD08 · Unidad base: unit
relé de sobrecarga térmica para motor TeSys LRD, 4 A/690 V, rango de ajuste térmico 2,5-4 A, clase de disparo 10 A, para protección de motores de 3 fases 1.1-1.5kW@400V. Dispositivo diferencial con detección de fallo de fase y desequilibrio de carga. Los ajustes están protegidos por una cubierta transparente bloqueable mediante sellado. Conectado mediante terminales con tornillo de presión, se conecta directamente a los terminales inferiores de contactores de 3 polos LC1D9-D38. Montaje en carril DIN o fijación con tornillo, separado del contactor, con uso de un bloque de terminales LAD7B16 (se vende por separado). Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC, ATEX, Marine), cumplimiento con Green Premium (RoHs/Reach).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys TeSys Deca
- Nombre del Producto
- TeSys LRD TeSys Deca
- Tipo de Producto o Componente
- Reles de sobrecarga térmica diferencial
- Nombre Corto del Dispositivo
- LRD
- aplicación del relé
- Protección del motor
- Compatibilidad del producto
- LC1D12 LC1D09 LC1D25 LC1D38 LC1D32 LC1D18
- tipo de red
- CA DC
- clase de disparo por sobrecarga
- Clase 10A acorde a IEC 60947-4-1
- rango de ajustes de protección térmica
- 2.5…4 A
- [Ui] tensión asignada de aislamiento
- Circuito de alimentación, estado 1 600 V acorde a CSA Circuito de alimentación, estado 1 600 V acorde a UL Circuito de alimentación, estado 1 690 V acorde a IEC 60947-4-1
- Frecuencia de Red
- 0...400 Hz
- soporte de montaje
- Placa, con accesorios específicos Carril, con accesorios específicos Bajo contactor
- umbral de disparo
- 1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
- composición de los contactos auxiliares
- 1 NA + 1 NC
- [Ith] corriente térmica convencional
- 5 A para circuito de señalización
- corriente permitida
- 3 A en 120 V AC-15 para circuito de señalización 0.22 A en 125 V DC-13 para circuito de señalización
- [Ue] tensión asignada de empleo
- 690 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
- fusible asociado
- 4 A gG for circuito de señalización 4 A BS for circuito de señalización
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV
- sensibilidad de fallo de fase
- Corriente disparo 130% de Ir en de fases, la última a 0
- tipo de control
- Rojo pulsador, estado 1 parada Azul pulsador, estado 1 Reajuste
- compensación de temperatura
- -20…60 °C
- conexiones - terminales
- Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible con Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² sólido sin extremidad de cable Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 1.5…10 mm² Flexible sin extremidad de cable Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 1…4 mm² Flexible con Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 1…6 mm² sólido sin extremidad de cable
- par de apriete
- Circuito de control, estado 1 1.7 N.m - en Terminales de fijación por tornillo Circuito de alimentación, estado 1 1.7 N.m - en Terminales de fijación por tornillo
- altura
- 66 mm
- anchura
- 45 mm
- profundidad
- 70 mm
- Peso del producto
- 0.124 kg
- resistencia climática
- acorde a IACS E10
- grado de protección IP
- IP20 conforming to IEC 60529
- temperatura ambiente de funcionamiento
- -20…60 °C sin disminución acorde a IEC 60947-4-1
- Temperatura ambiente de almacenamiento
- -60…70 °C
- resistencia a las llamas
- V1 acorde a UL 94
- resistencia mecánica
- Vibraciones, estado 1 6 Gn acorde a IEC 60068-2-6 Impactos, estado 1 15 Gn para 11 ms acorde a IEC 60068-2-7
- fuerza dieléctrica
- 1.89 kV en 50 Hz acorde a IEC 60947-1
- Normas
- EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495
- Certificaciones de Producto
- IEC UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds registro de envío) ATEX INERIS UKCA
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.900 cm
- Paquete 1 Ancho
- 7.800 cm
- Paquete 1 Longitud
- 8.800 cm
- Peso del empaque (Lbs)
- 139.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 24
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 3.642 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 384
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 66.432 kg
- Garantía (en meses)
- 18
