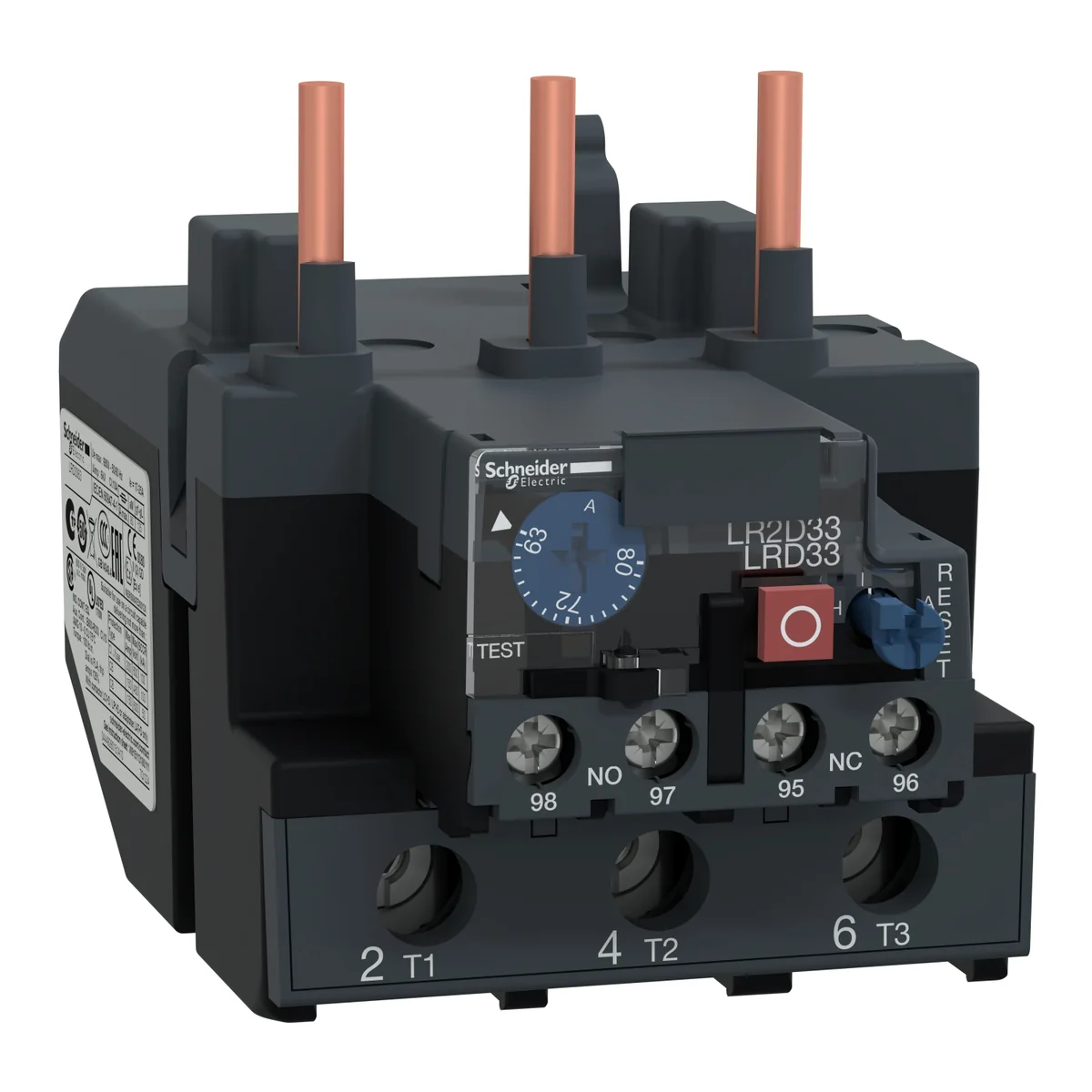

Relé Térmico 63 - 80 A P/Cont. LC1D80-D95 Tesys LRD3363 Schneider

Características del producto

Gama

TeSys

Nombre del Producto

TeSys LRD TeSys Deca

Tipo de Producto o Componente

Reles de sobrecarga térmica diferencial

Nombre Corto del Dispositivo

LRD

aplicación del relé

Protección del motor

Compatibilidad del producto

LC1D80 LC1D95

tipo de red

DC CA

clase de disparo por sobrecarga

Clase 10A acorde a IEC 60947-4-1

rango de ajustes de protección térmica

63…80 A

[Ui] tensión asignada de aislamiento

Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 Circuito de alimentación, estado 1 600 V acorde a CSA Circuito de alimentación, estado 1 600 V acorde a UL

Frecuencia de Red

0...400 Hz

soporte de montaje

Placa, con accesorios específicos Carril, con accesorios específicos Bajo contactor

umbral de disparo

1,14 +/- 0,06 Ir acorde a IEC 60947-4-1

composición de los contactos auxiliares

1 NA + 1 NC

[Ith] corriente térmica convencional

5 A para circuito de señalización

corriente permitida

0.72 A en 500 V AC-15 para circuito de señalización 0.06 A en 440 V DC-13 para circuito de señalización

[Ue] tensión asignada de empleo

1000 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1

fusible asociado

4 A gG for circuito de señalización 4 A BS for circuito de señalización

[Uimp] Tensión de impulso asignada (BIL)

6 kV acorde a IEC 60947-1

sensibilidad de fallo de fase

Corriente disparo 130% de Ir en de fases, la última a 0

tipo de control

Rojo pulsador, estado 1 parada Azul pulsador, estado 1 Reajuste

compensación de temperatura

-20…60 °C

conexiones - terminales

Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 4…35 mm² Flexible sin extremidad de cable Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 4…35 mm² Flexible con Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 4…35 mm² sólido sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible con Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² sólido sin extremidad de cable

par de apriete

Circuito de control, estado 1 1.7 N.m - en Terminales de fijación por tornillo Circuito de alimentación, estado 1 9 N.m - en Terminales de fijación por tornillo

altura

81 mm

anchura

70 mm

profundidad

115 mm

Peso del producto

0.51 kg

resistencia climática

acorde a IACS E10

grado de protección IP

IP20 conforming to IEC 60529

temperatura ambiente de funcionamiento

-20…60 °C sin disminución acorde a IEC 60947-4-1

Temperatura ambiente de almacenamiento

-60…70 °C

resistencia a las llamas

V1 acorde a UL 94

resistencia mecánica

Vibraciones, estado 1 6 Gn acorde a IEC 60068-2-6 Impactos, estado 1 15 Gn para 11 ms acorde a IEC 60068-2-7

fuerza dieléctrica

2.2 kV en 50 Hz acorde a IEC 60947-1

Normas

EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495

Certificaciones de Producto

IEC UL CSA CCC EAC ATEX INERIS UKCA

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

8.000 cm

Paquete 1 Ancho

9.000 cm

Paquete 1 Longitud

12.000 cm

Peso del empaque (Lbs)

507.000 g

Tipo de unidad de paquete 2

S02

Número de unidades en el paquete 2

12

Paquete 2 Altura

15.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

6.383 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

192

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

60.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

114.468 kg

Garantía (en meses)

18
