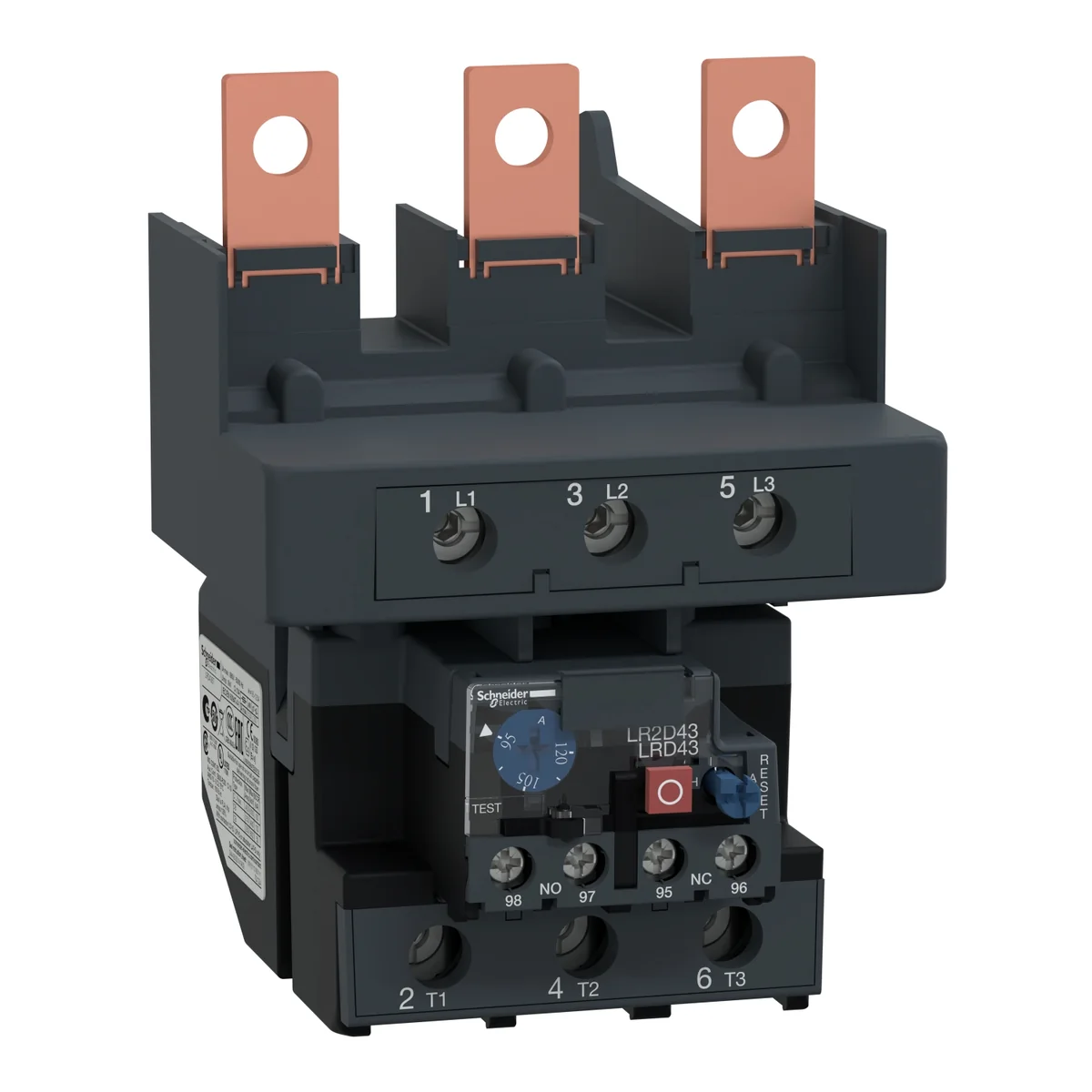

Relé Térmico 95 -120 A P/Cont. LC1D115-D150 Tesys LRD4367 Schneider
SKU LRD4367 · Unidad base: unit
relé de sobrecarga térmica para motor TeSys LRD, 120A/1000V, rango de ajuste térmico 95-120A, clase de disparo 10A, para protección de motores de 3 fases 55kW@4V. Dispositivo diferencial con falla de fase y detección de desequilibrio de carga. Proporciona un regulador de ajuste térmico, un selector de rearme automático manual, un botón de prueba de disparo, un botón de parada, un indicador y 2 contactos auxiliares 1NO+1NC para la señalización de fallos. Los ajustes están protegidos por una cubierta transparente bloqueable mediante sellado. Conectado mediante terminales con tornillo de presión, se conecta directamente a los terminales inferiores de contactores de 3 polos LC1D115-D15. Montaje en riel DIN o fijación por tornillo, separado del contactor, con uso de bornero LA7D364 (a pedir por separado). Certificación de múltiples estándares (IEC, UL, CSA, CCC, EAC, ATEX, Marine), cumplimiento con Green Premium (RoHs/Reach).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Nombre del Producto
- TeSys LRD TeSys Deca
- Tipo de Producto o Componente
- Reles de sobrecarga térmica diferencial
- Nombre Corto del Dispositivo
- LRD
- aplicación del relé
- Protección del motor
- Compatibilidad del producto
- LC1D150 LC1D115
- tipo de red
- CA DC
- clase de disparo por sobrecarga
- Clase 10A acorde a IEC 60947-4-1
- rango de ajustes de protección térmica
- 95…120 A
- [Ui] tensión asignada de aislamiento
- Circuito de alimentación, estado 1 1000 V acorde a IEC 60947-4-1 Circuito de alimentación, estado 1 600 V acorde a CSA Circuito de alimentación, estado 1 600 V acorde a UL
- Frecuencia de Red
- 0...400 Hz
- soporte de montaje
- Placa, con accesorios específicos Carril, con accesorios específicos Bajo contactor
- umbral de disparo
- 1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
- composición de los contactos auxiliares
- 1 NA + 1 NC
- [Ith] corriente térmica convencional
- 5 A para circuito de señalización
- corriente permitida
- 0.06 A en 440 V DC-13 para circuito de señalización 0.12 A en 600 V AC-15 para circuito de señalización
- [Ue] tensión asignada de empleo
- 1000 V CA 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
- fusible asociado
- 4 A gG for circuito de señalización 4 A BS for circuito de señalización
- [Uimp] Tensión de impulso asignada (BIL)
- 6 kV acorde a IEC 60947-1
- sensibilidad de fallo de fase
- Corriente disparo 130% de Ir en de fases, la última a 0
- tipo de control
- Rojo pulsador, estado 1 parada Azul pulsador, estado 1 Reajuste
- compensación de temperatura
- -20…60 °C
- conexiones - terminales
- Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 4…35 mm² Flexible con Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible sin extremidad de cable Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible con Circuito de control, estado 1 Terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² sólido sin extremidad de cable Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 4…50 mm² Flexible sin extremidad de cable Circuito de alimentación, estado 1 Terminales de fijación por tornillo 1 cable(s) 4…50 mm² sólido sin extremidad de cable
- par de apriete
- Circuito de control, estado 1 1.7 N.m - en Terminales de fijación por tornillo Circuito de alimentación, estado 1 9 N.m - en Terminales de fijación por tornillo
- profundidad
- 132 mm
- Peso del producto
- 0.9 kg
- resistencia climática
- acorde a IACS E10
- grado de protección IP
- IP20 conforming to IEC 60529
- temperatura ambiente de funcionamiento
- -20…60 °C sin disminución acorde a IEC 60947-4-1
- Temperatura ambiente de almacenamiento
- -60…70 °C
- resistencia a las llamas
- V1 acorde a UL 94
- resistencia mecánica
- Vibraciones, estado 1 6 Gn acorde a IEC 60068-2-6 Impactos, estado 1 15 Gn para 11 ms acorde a IEC 60068-2-7
- fuerza dieléctrica
- 2.2 kV en 50 Hz acorde a IEC 60947-1
- Normas
- EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495
- Certificaciones de Producto
- IEC UL CSA CCC EAC ATEX INERIS
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 15.500 cm
- Paquete 1 Ancho
- 13.500 cm
- Paquete 1 Longitud
- 11.000 cm
- Peso del empaque (Lbs)
- 830.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 8.880 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 80
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 81.324 kg
- Garantía (en meses)
- 18
