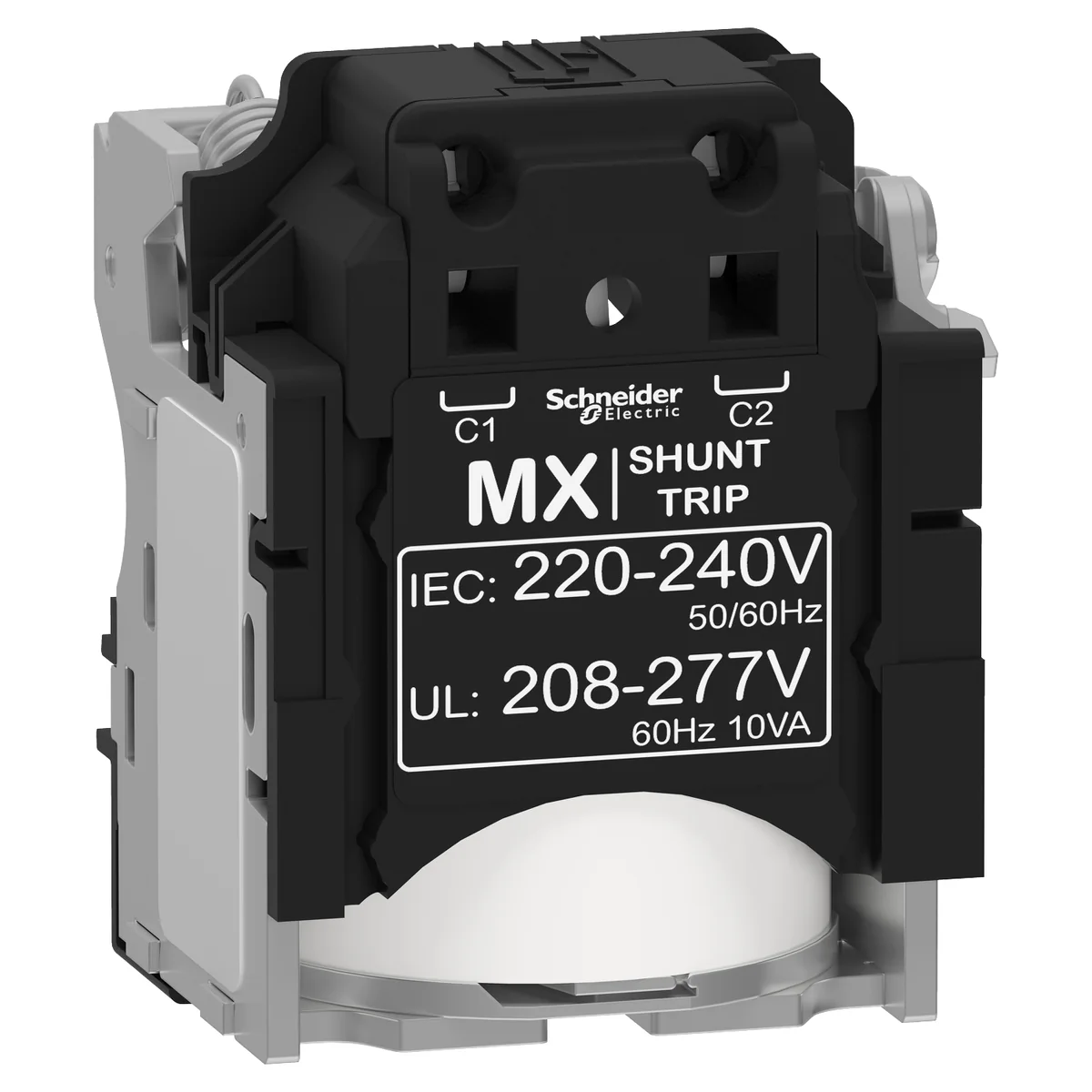

Bobina De Disparo 220-240 Vac P/NSX100N/630 Mx LV429387 Schneider
SKU LV429387 · Unidad base: unit
Esta es una liberación de derivación MX para interruptores Compact NSX, PowerPact Multistandard y EasyPact CVS. Su tensión nominal es de 220 a 240 V CA 50/60 Hz, o de 208 a 277 V CA 60 Hz. Es un auxiliar que se utiliza para aplicaciones de apagado de emergencia o de apertura remota. Este auxiliar abre el interruptor cuando la tensión de control Un aumenta por encima del 70% de su tensión nominal Un. Cumple la norma IEC 60947-2. Este disparo de derivación es un accesorio de interruptor automático certificado por UL Listed/CSA. Compact NSX, PowerPact Multistandard y EasyPact CVS pueden equiparse con 1 auxiliar MX o 1 MN. ¡Accede aquí! y recibe asesoramiento en tu proyecto.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- ComPacT nueva generación
- Gama de producto
- ComPact NSX100...250 ComPact NSX400...630 ComPact NSX400...630 ComPacT NSX400...630 new generation ComPact NSX100...250 DC ComPacT NSX100...250 DC new generation ComPact NSX100...250 DC PV ComPacT NSX100...250 DC PV new generation ComPact NSX400...630 DC ComPacT NSX400...630 DC new generation ComPact NSX400...630 DC PV ComPacT NSX400...630 DC PV new generation
- Nombre Corto del Dispositivo
- MX
- Tipo de Producto o Componente
- Bobina de disparo
- Aplicación del Dispositivo
- Control
- tipo de bobina de disparo
- Bobina Apertura Liber deseng deriv
- [Uc] tensión del circuito de control
- 220…240 V CA 50/60 Hz 208...277 V CA 60 Hz
- compatibilidad de gama
- ComPacT ComPacT NSX ComPacT Compact NSX Micrologic 7 Compact Compact NSX Compact ComPacT NSX DC nueva generación EasyPact EasyPact CVS PowerPact PowerPact Multistandard
- Umbral de explotación
- 0,7...1,1 x Un apertura
- tiempo respuesta
- 50 ms
- tipo de señal de control
- Impulso Mantenido
- duración mínima del impulso
- >= 20 ms
- potencia entrada de suministro
- 10 VA
- terminal de conexión auxiliar
- Resorte 0.5…1.5 mm² - tipo de cable: AWG 20...AWG 16)
- longitud de cable pelado para conectar bornas
- 7 mm
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.500 cm
- Paquete 1 Ancho
- 4.900 cm
- Paquete 1 Longitud
- 6.300 cm
- Peso del empaque (Lbs)
- 118.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 10
- Paquete 2 Altura
- 7.400 cm
- Paquete 2 Ancho
- 10.600 cm
- Paquete 2 Longitud
- 23.800 cm
- Paquete 2 Peso
- 1.240 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 60
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 7.876 kg
- Garantía (en meses)
- 18
