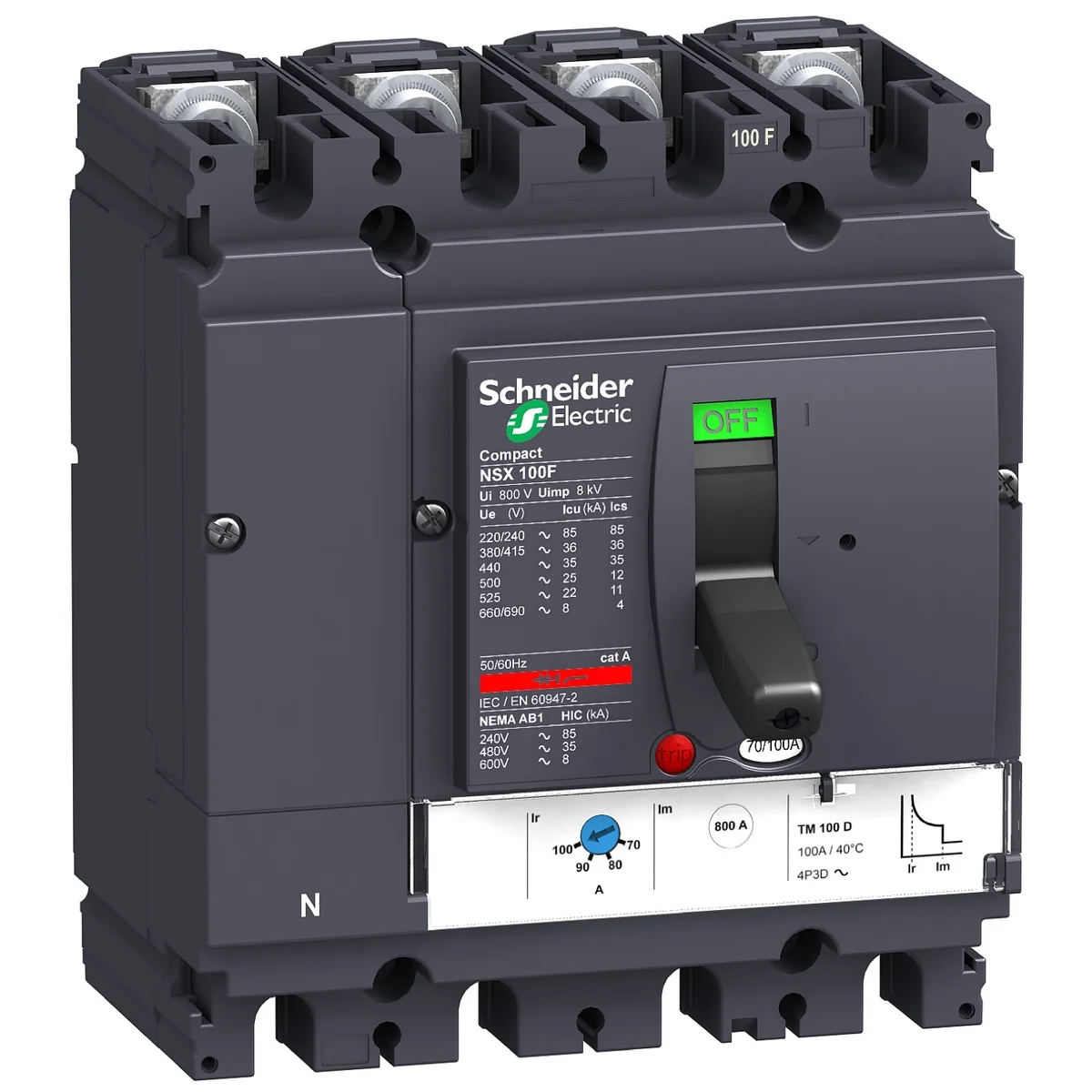

Interruptor Regulable Tetrapolar 4X80A LV429651 Schneider
SKU LV429651 · Unidad base: unit
Este Compact NSX100F es un interruptor 4P 4R fijo completo diseñado para optimizar el espacio y la capacidad de corte. Es una opción óptima para todas las aplicaciones estándar y específicas. La capacidad de corte (Icu) es de 36kA rms a 415VCA 50/60Hz. La tensión de funcionamiento es de 690VCA 50/60Hz. Este producto incluye una unidad de disparo magnética térmica (TMD) de 80A. La unidad de desconexión TMD proporciona una protección térmica ajustable contra sobrecargas y una protección magnética fija. Esta versión de 4 polos (140mm x 161mm x 86mm) incluye una variedad de funciones y accesorios opcionales. Cumple con las normas internacionales (IEC 60947), CCC, EAC y especificaciones marítimas. El Compact NSX100F forma parte de la arquitectura EcoStruxure Power de Schneider Electric.
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Compact
- Nombre del Producto
- Compact NSX
- Gama de producto
- ComPact NSX100...250
- Nombre Corto del Dispositivo
- NSX100F
- Tipo de Producto o Componente
- Interruptor automático
- Aplicación del Dispositivo
- Distribución Eléctrica Residencial y Comercial
- Número de polos
- 4P
- descripción de polos protegidos
- 4t
- posición de neutro
- Izquierda
- corriente nominal (In)
- 80 A en 40 °C
- [Ue] tensión asignada de empleo
- 690 V CA 50/60 Hz
- tipo de red
- CA
- Frecuencia de Red
- 50/60 Hz
- apto para seccionamiento
- Sí acorde a EN/IEC 60947-2
- Categoría de empleo
- Categoría A
- [Icu] Poder asignado de corte en cortocircuito
- 10 kA en 600 V CA 50/60 Hz acorde a UL 508 25 kA en 480 V CA 50/60 Hz acorde a UL 508 85 kA en 240 V CA 50/60 Hz acorde a UL 508 22 kA Icu en 525 V CA 50/60 Hz acorde a IEC 60947-2 25 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 35 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 36 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 8 kA Icu en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 85 kA Icu en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2
- Nivel de rendimiento
- F 36 kA 415 V CA
- unidad de control
- TM-D
- tecnología de unidad de disparo
- Térmico-magnético
- funciones de protección de unidad de control
- LI
- Tipo de Control
- Maneta
- Modo de montaje del disyuntor
- Fijo
- [Ui] tensión asignada de aislamiento
- 800 V CA 50/60 Hz
- [Uimp] Tensión asignada de resistencia a los choques
- 8 kV
- [Ics] poder asignado de corte en cortocircuito de servicio
- 11 kA en 525 V CA 50/60 Hz acorde a IEC 60947-2 35 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 36 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 4 kA en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 85 kA en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 12.5 kA en 500 V CA 50/60 Hz acorde a IEC 60947-2
- Endurancia mecánica
- 50000 Ciclos
- durabilidad eléctrica
- 10000 Ciclos en 690 V In 20000 Ciclos en 690 V In/2 30000 Ciclos en 440 V In 50000 Ciclos en 440 V In/2
- Tipo de montaje
- Placa posterior
- conexión superior
- Frontal
- conexión hacia abajo
- Parte frontal
- paso interpolar
- 35 mm
- tipo de protección
- L : for protección contra sobrecarga (térmica) I (Cerrado) : for protección contra cortocircuitos (magnética)
- calibre de la unidad de disparo
- 80 A en 40 °C
- Tipo de ajuste del arranque de la protección de larga duración Ir
- Ajustable
- [Ir] Rango de ajuste del arranque de la protección de larga duración
- 0,7...1 x In
- Tipo de ajuste del retardo de la protección de larga duración tr
- Fijo
- [tr] rango de ajuste del retardo de la protección de tiempo largo
- 120…400 s en 1,5 x In 15 s en 6 x Ir
- Ajuste de la protección de corta duración tipo Isd
- Fijo
- [Isd] Rango de ajuste de la captación de la protección de tiempo corto
- 640 A
- Tipo de ajuste de retardo de la protección de tiempo corto tsd
- Fijo
- protección contra fugas a tierra
- Sin
- Ajustes de protección del neutro
- 1 x Ir - tipo de cable: 4t)
- Número de ranuras para auxiliares eléctricos
- 5 ranura(s)
- Anchura (W)
- 140 mm
- Altura (H)
- 161 mm
- Profundidad (D)
- 86 mm
- Peso del producto
- 2.4 kg
- Normas
- EN/IEC 60947
- Certificaciones de Producto
- CCC EAC Marine
- Categoría de sobretensión
- Clase II
- Clase de protección frente a descargas eléctricas
- Clase II
- Grado de contaminación
- 3 acorde a IEC 60664-1
- grado de protección IP
- "IP40" conforming to IEC 60529
- Grado de protección IK
- "IK07" conforming to IEC 62262
- Temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -50…85 °C
- humedad relativa
- 0…95 %
- altitud máxima de funcionamiento
- 0...2000 m sin disminución 2000 m ... 5000 m con restricciones
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 14.4 cm
- Paquete 1 Ancho
- 14.9 cm
- Paquete 1 Longitud
- 19.2 cm
- Peso del empaque (Lbs)
- 2.315 kg
- Tipo de unidad de paquete 2
- S04
- Número de unidades en el paquete 2
- 9
- Paquete 2 Altura
- 30.0 cm
- Paquete 2 Ancho
- 40.0 cm
- Paquete 2 Longitud
- 60.0 cm
- Paquete 2 Peso
- 21.601 kg
- Garantía (en meses)
- 18
