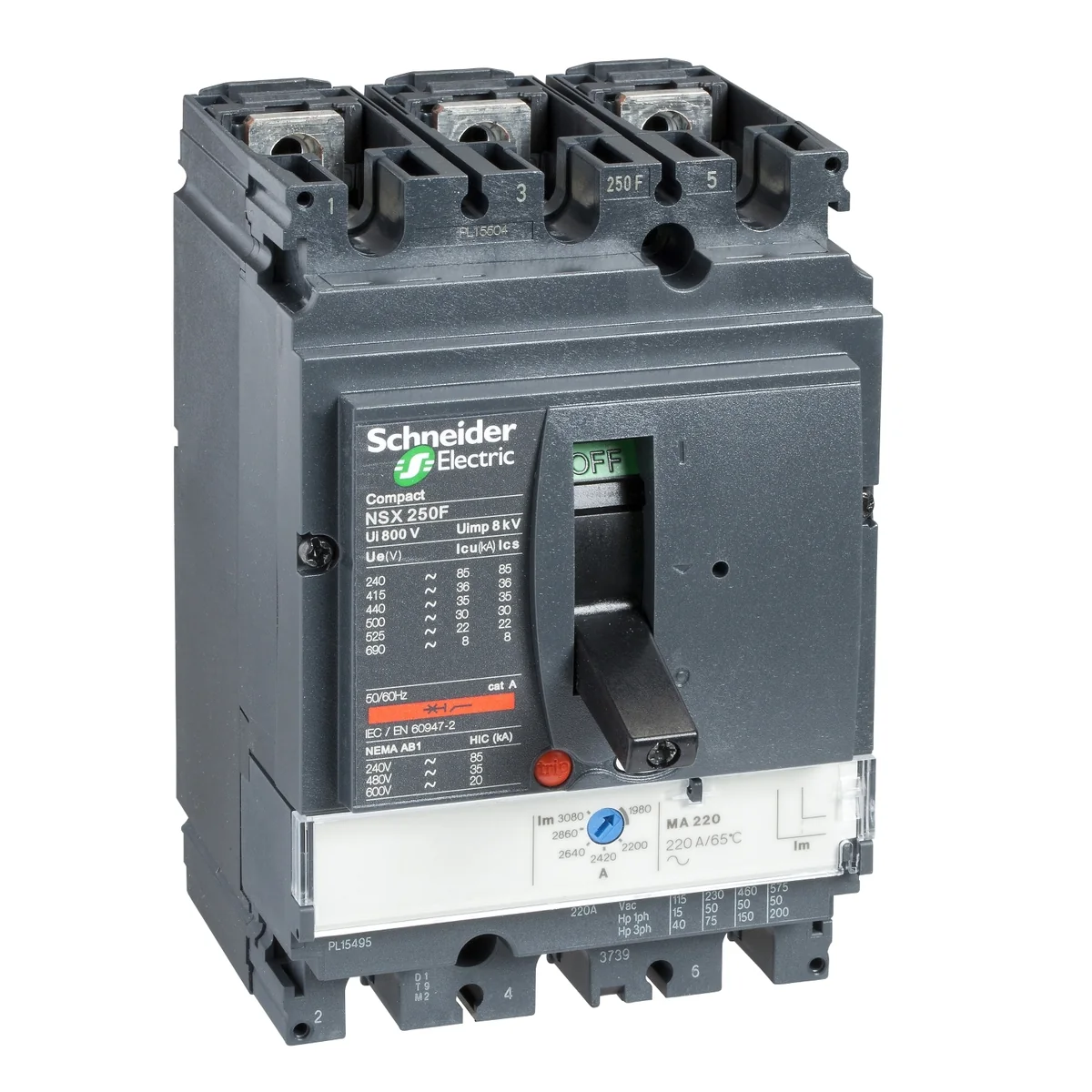

Guardamotor-Interruptor Protector De Motor 3 X 220 A LV431756- LV431756 Schneider

Características del producto

Gama

Compact

Nombre del Producto

Compact NSX

Gama de producto

ComPact NSX100...250

Nombre Corto del Dispositivo

NSX250H

Tipo de Producto o Componente

Interruptor automático

Aplicación del Dispositivo

Motor

Número de polos

3P

descripción de polos protegidos

3t

corriente nominal (In)

220 A en 65 °C

[Ue] tensión asignada de empleo

690 V CA 50/60 Hz

tipo de red

CA

Frecuencia de Red

50/60 Hz

apto para seccionamiento

Sí acorde a EN/IEC 60947-2

Categoría de empleo

Categoría A

[Icu] Poder asignado de corte en cortocircuito

85 kA en 240 V CA 50/60 Hz acorde a UL 508 65 kA en 480 V CA 50/60 Hz acorde a UL 508 10 kA Icu en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 100 kA Icu en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 35 kA Icu en 525 V CA 50/60 Hz acorde a IEC 60947-2 50 kA Icu en 500 V CA 50/60 Hz acorde a IEC 60947-2 65 kA Icu en 440 V CA 50/60 Hz acorde a IEC 60947-2 70 kA Icu en 380/415 V CA 50/60 Hz acorde a IEC 60947-2 15 kA en 600 V CA 50/60 Hz acorde a UL 508

Nivel de rendimiento

H 70 kA 415 V CA

unidad de control

MA

tecnología de unidad de disparo

Mágnetico

funciones de protección de unidad de control

I

Tipo de Control

Maneta

Modo de montaje del disyuntor

Fijo

[Ui] tensión asignada de aislamiento

800 V CA 50/60 Hz

[Uimp] Tensión asignada de resistencia a los choques

8 kV

[Ics] poder asignado de corte en cortocircuito de servicio

10 kA en "660/690 V" CA 50/60 Hz acorde a IEC 60947-2 100 kA en "220/240 V" CA 50/60 Hz acorde a IEC 60947-2 35 kA en 525 V CA 50/60 Hz acorde a IEC 60947-2 50 kA en 500 V CA 50/60 Hz acorde a IEC 60947-2 65 kA en 440 V CA 50/60 Hz acorde a IEC 60947-2 70 kA en 380/415 V CA 50/60 Hz acorde a IEC 60947-2

Endurancia mecánica

20000 Ciclos

durabilidad eléctrica

5000 Ciclos en 690 V In 10000 Ciclos en 690 V In/2 10000 Ciclos en 440 V In 20000 Ciclos en 440 V In/2

Tipo de montaje

Placa posterior

conexión superior

Frontal

conexión hacia abajo

Parte frontal

paso interpolar

35 mm

tipo de protección

I (Cerrado) : for protección contra cortocircuitos (magnética)

calibre de la unidad de disparo

220 A en 65 °C

Ajuste de la protección de corta duración tipo Isd

Ajustable

[Isd] Rango de ajuste de la captación de la protección de tiempo corto

9...14 x In

protección contra fugas a tierra

Sin

Número de ranuras para auxiliares eléctricos

5 ranura(s)

Anchura (W)

105 mm

Altura (H)

161 mm

Profundidad (D)

86 mm

Peso del producto

2.4 kg

Normas

EN/IEC 60947

Certificaciones de Producto

CCC Marine EAC

Categoría de sobretensión

Clase II

Clase de protección frente a descargas eléctricas

Clase II

Grado de contaminación

3 acorde a IEC 60664-1

grado de protección IP

"IP40" conforming to IEC 60529

Grado de protección IK

"IK07" conforming to IEC 62262

Temperatura ambiente de funcionamiento

-25…70 °C

Temperatura ambiente de almacenamiento

-50…85 °C

humedad relativa

0…95 %

altitud máxima de funcionamiento

0...2000 m sin disminución 2000 m ... 5000 m con restricciones

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

14.0 cm

Paquete 1 Ancho

11.0 cm

Paquete 1 Longitud

19.0 cm

Peso del empaque (Lbs)

1.952 kg

Tipo de unidad de paquete 2

S04

Número de unidades en el paquete 2

12

Paquete 2 Altura

30.0 cm

Paquete 2 Ancho

40.0 cm

Paquete 2 Longitud

60.0 cm

Paquete 2 Peso

24.19 kg

Garantía (en meses)

18
