SCHNEIDER

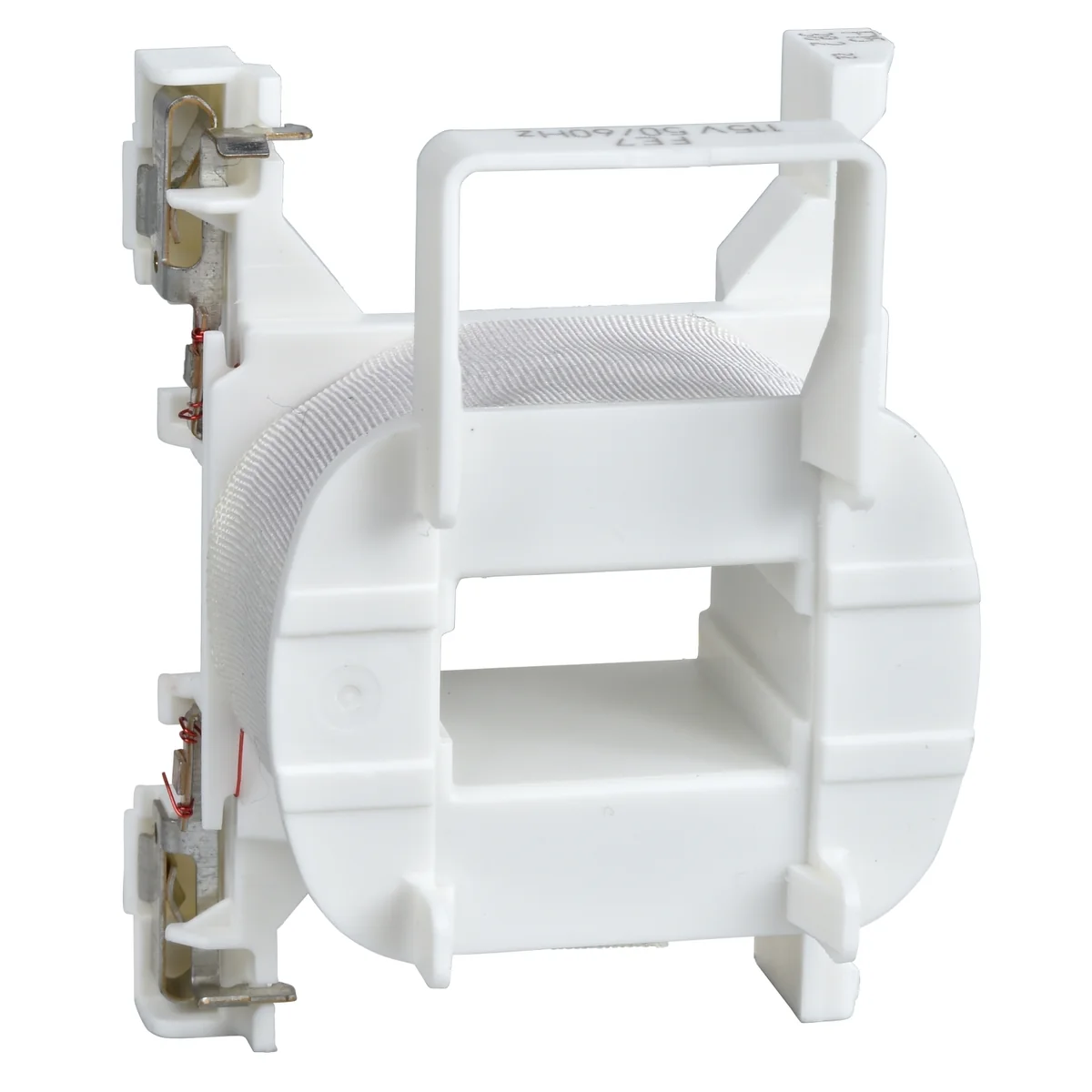

Bobina 380 V Para Contactor LC1D09-D38 LXD1Q7 Schneider
SKU LXD1Q7 · Unidad base: unit
bobina de sustitución TeSys D 380 V CA 50/60 Hz, para contactores TeSys D. Para ser utilizado con contactores de 3 y 4 polos LC1 D9 a D38 y LC1 DT2 a DT4. Funciona en los límites de voltaje de ,8 a 1,1 Uc (5 Hz), ,85 a 1,1 Uc (6 Hz) y entornos hasta 6°C Cumple con Green Premium (RoHS/REACh).
Consulta existencias con tu cuenta.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- TeSys
- Tipo de Producto o Componente
- Bobina de contactor
- Nombre Corto del Dispositivo
- LXD1
- tipo de circuito de control
- CA en 50/60 Hz
- [Uc] tensión del circuito de control
- 380 V CA 50/60 Hz
- resistencia media
- 1551 Ohm en 20 °C
- inductancia de circuito cerrado
- 55 H
- Compatibilidad del producto
- LC1DT20...DT40 CAD LC1D09...D38
- Endurancia mecánica
- 15 Mcycles
- índice de funcionamiento máximo
- 3600 cyc/h en <60 °C
- característica de la bobina
- Sin filtro antiparasitario de serie
- límites de tensión del circuito de control
- Desconexión: 0.3...0.6 Uc at 50/60 Hz (at Operactiva: 0.8...1.1 Uc at 50 Hz (at Operactiva: 0.85...1.1 Uc at 60 Hz (at <60 °C)
- Consumo a la llamada en VA
- 70 VA 60 Hz cos phi 0.75 (at 20 °C) 70 VA 50 Hz cos phi 0.75 (at 20 °C)
- consumo de mantenimiento en VA
- 7.5 VA 60 Hz cos phi 0.3 (at 20 °C) 7 VA 50 Hz cos phi 0.3 (at 20 °C)
- disipación de calor
- 2…3 W en 50/60 Hz
- Temperatura ambiente de funcionamiento
- -5…60 °C
- Peso del producto
- 0.07 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 4.500 cm
- Paquete 1 Ancho
- 6.300 cm
- Paquete 1 Longitud
- 4.000 cm
- Peso del empaque (Lbs)
- 65.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 100
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 7.233 kg
- Garantía (en meses)
- 18
