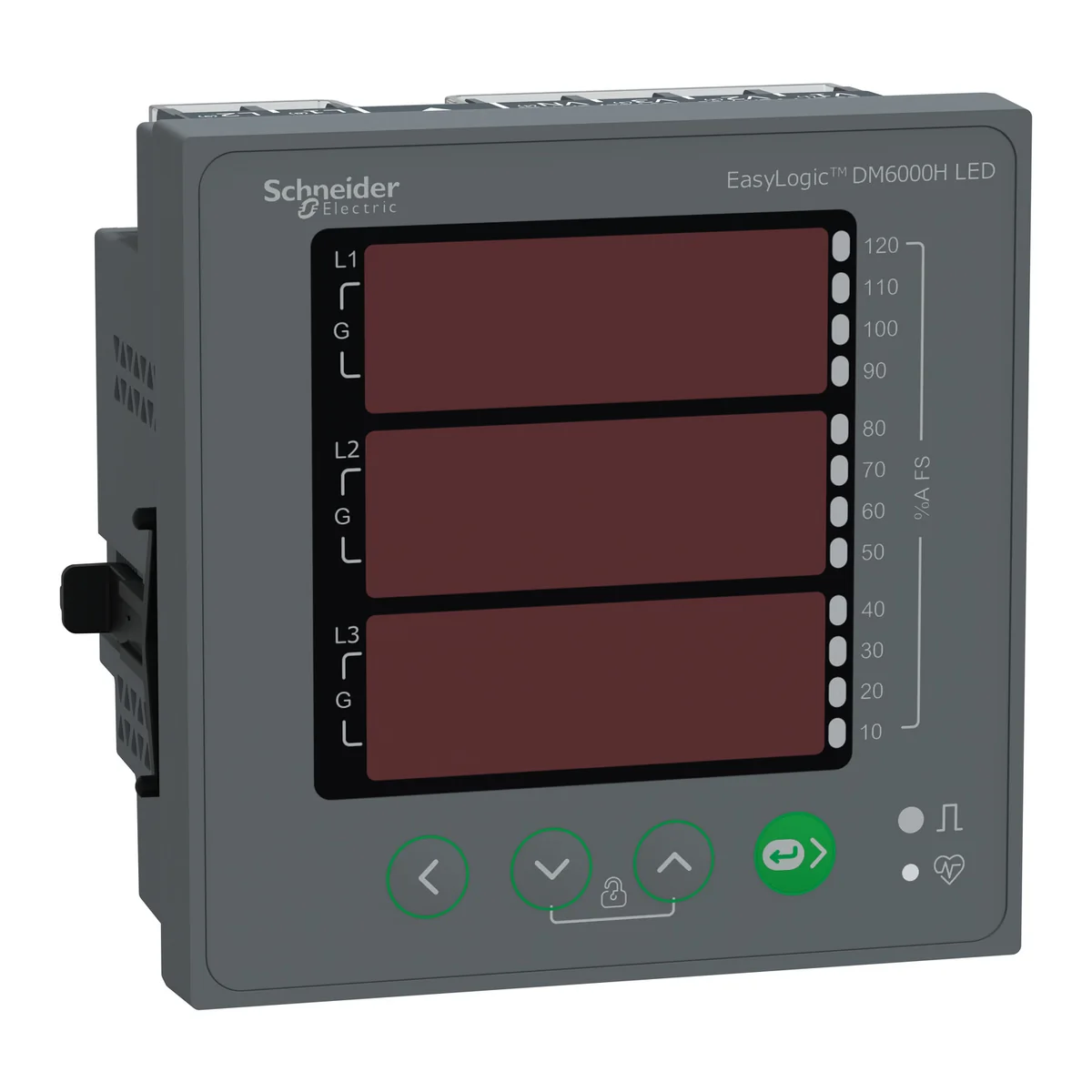

Medidor Energia Modbus RS485 Vaf Pf 1/5A 96X96 MM Easylogic METSEDM6200HCL10RS Schneider Electric

Características del producto

Gama

EasyLogic

Nombre del Producto

EasyLogic EM1000

Nombre Corto del Dispositivo

DM6200H

Tipo de Producto o Componente

Medidor VAF PF

Aplicación del Dispositivo

Monitorización remota

tipo de medición

Corriente Tensión Frecuencia RPM

tipo de medição

Corriente de desequilibrio Veloc. rotación Average current Iavg ((*)) Tensión media Vavg Tensión de desequilibrio Correntes de fase Frecuencia Corriente neutral calculada Tensión U21, U32, U13, V1, V2, V3

funciones de contador

Recuento de horas de encendido Interrupción de la energía

[Us] tensión de alimentación asignada

48...60 V CA 45...65 Hz 48...60 V DC

Frecuencia de Red

60 Hz 50 Hz

[In] Corriente Nominal

1 A 5 A

tipo de red

3P + N 3P 1P + N 2P + N 2P

consumo de potencia en VA

4 VA en 240 V entre fase y neutro

consumo de energía en W

2 W en 240 V

Tipo de pantalla

8 segmentos LED

color de pantalla

Rojo

capacidad de visualización mensajes

3 campos de 4 caracteres

entre o perímetro de la rejilla y o recinto

12 dígitos - 14.2 mm

comunicación de datos

Valores de demanda y instantáneos Velocidad de las revoluciones Todos los contadores Leitura de medições

inviolabilidad de los ajustes

Protegido por código de acceso

velocidad de muestreo

32 muestras/ciclo

corriente de medición

5…6000 mA

Señal

Corriente 0.005...10 A (impedance 0.3 MOhm)6 x

tensión de medida

46…277 V CA 50...60 Hz entre fase y neutro 80…480 V CA 50...60 Hz entre fases 277…999000 V CA 50...60 Hz con VT externo

frecuencia

45…65 Hz

número de entradas

2

precisión de medida

Frecuencia +/- 0.05 % Factor de potencia +/- 0.01 Corriente +/- 1 % Tensión +/- 1 %

clase de precisión

Clase 1

Intervalos de demanda

1 s

señalizaciones en local

Verde LED, estado 1 atividade Rojo LED, estado 1 señal de salida 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)

protocolo de puerto de comunicaciones

Modbus en 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Par/Impar o ninguna - 2 cables, aislamiento 2500 V

soporte del puerto de comunicación

Bornero de tornillo, estado 1 RS485

Material

Policabonato

resistencia a las llamas

V-0 acorde a UL 94

tipo de montaje

Empotrado

soporte de montaje

Marco

categoría de instalación

III

tipo de instalación

Instalación interior

categoría de medición

Categoría III 480 V

Clase de aislamiento eléctrico

Clase II

conexiones - terminales

Circuito de corriente, estado 1 Terminales de fijación por tornillo - tipo de cable: inferior) 2.08…3.31 mm² cable(s) Circuito tensión, estado 1 Terminales de fijación por tornillo - tipo de cable: superior) 0.82…3.31 mm² cable(s) Circuito de control, estado 1 Terminales de fijación por tornillo - tipo de cable: superior) 0.82…3.31 mm² cable(s) Comunicación, estado 1 Terminales de fijación por tornillo - tipo de cable: inferior) 0.33…3.31 mm² cable(s)

par de apriete

Circuito de corriente: 0.9…1 N.m Philips nº 2 screwdriver Circuito tensión: 0.9…1 N.m Philips nº 2 screwdriver Circuito de control: 0.9…1 N.m Philips nº 2 screwdriver Comunicación: 0.5…0.6 N.m Philips nº 1 screwdriver

longitud de cable pelado para conectar bornas

Circuito de corriente: 3.68 mm Circuito tensión: 7 mm Circuito de control: 7 mm Comunicación: 7 mm

Normas

IEC 61010-1:ed. 3 UL 61010-1:ed. 3

Certificaciones de Producto

CE conforming to IEC 61010-1 CULus conforming to UL 61010-1 CULus conforming to CSA C22.2 No 61010-1 C-Tick

anchura

96 mm

Profundidad

Exterior : 13 mm Panel : 49 mm

altura

96 mm

Peso del producto

300 g

Compatibilidad electromagnética

Descarga electroestática conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica conforming to IEC 61000-4-4 Prueba de inmunidad frente a sobretensión conforming to IEC 61000-4-5 Perturbaciones RF conducidas conforming to IEC 61000-4-6 Campo magnético a frecuencia eléctrica conforming to IEC 61000-4-8 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11 Testes de emissão conforming to FCC Part 15 clase A Testes de emissão conforming to FCC parte 15 subparte C Testes de emissão conforming to FCC parte 15 subparte E

Categoría de sobretensión

III

grado de protección IP

IP51 frontal: conforming to IEC 60529 IP30 cuerpo: conforming to IEC 60529

humedad relativa

5…95 % en 50 °C

Grado de contaminación

2

temperatura ambiente de funcionamiento

-10…60 °C

Temperatura ambiente de almacenamiento

-20…70 °C

altitud máxima de funcionamiento

<= 2000 m

Vida útil

7 yr

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

10.600 cm

Paquete 1 Ancho

8.700 cm

Paquete 1 Longitud

10.200 cm

Peso del empaque (Lbs)

347.000 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

18

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

6.871 kg

Garantía (en meses)

18
