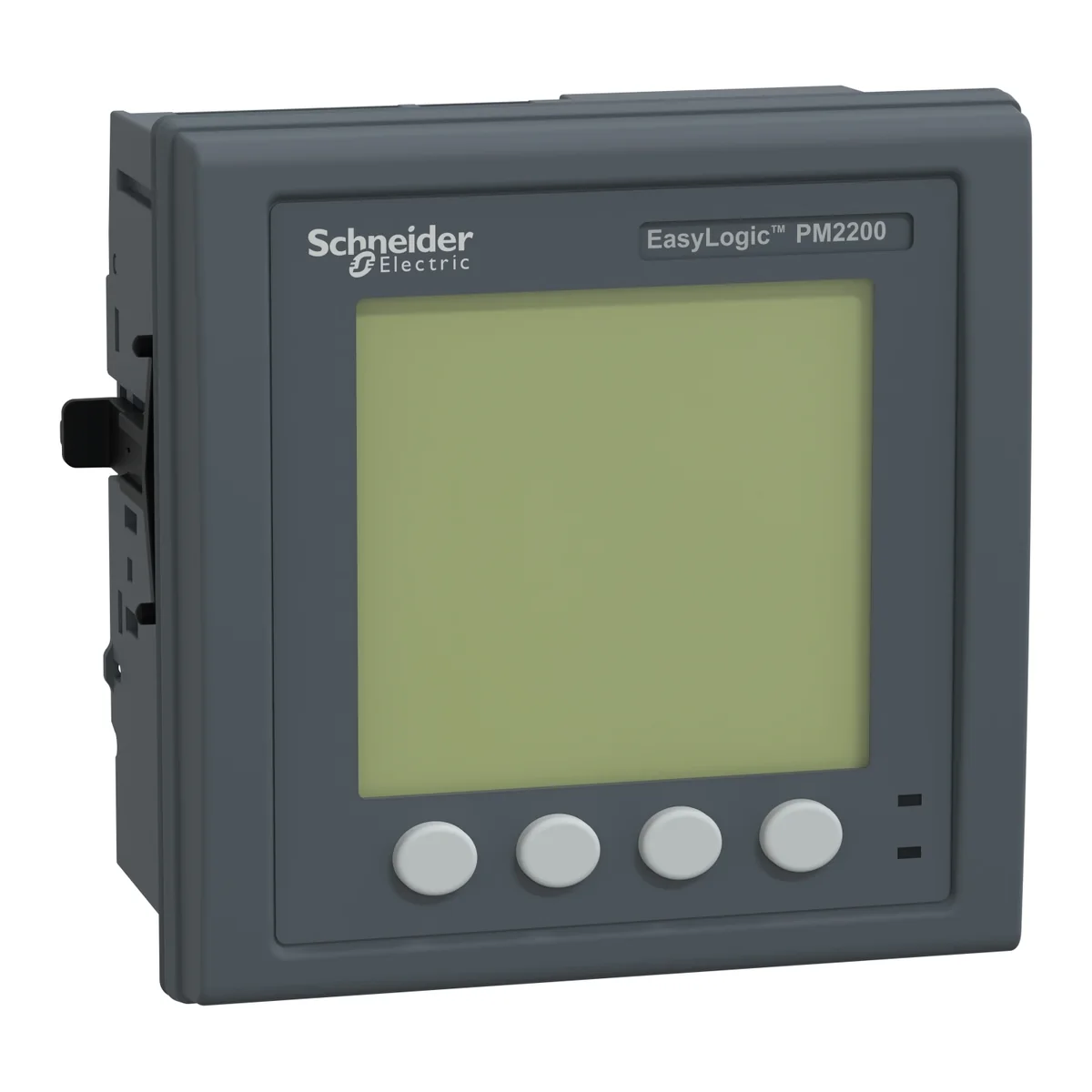

Medidor Energia /Potencia MODBUS-RS485 45/65 METSEPM2230 Schneider

Características del producto

Gama

EasyLogic

Nombre del Producto

EasyPact CVS

Tipo de Producto o Componente

Central de medida

Nombre Corto del Dispositivo

PM2230

Aplicación del Dispositivo

Supervisión de potencia Facturación sub

análisis de calidad de energía

Distorsión armónica total Hasta armónico 31

tipo de medición

Potencia aparente min/max, total Potencia activa y reactiva min/max, total Corriente min/max, media Tensión min/max, media Frecuencia min/max, media Distorsión armónica de corriente total THD(I) por fase Distorsión armónica de tensión total THD(U) por fase Factor de potencia min/max, media Energía aparente total Energía activa y reactiva total

tipo de medição

Corriente neutral calculada Potencia activa P, P1, P2, P3 Corriente I, I1, I2, I3 Potencia de pico demandada PM,QM,SM Tensión U, U21, U32, U13, V, V1, V2, V3 Pico de demanda de corrente Potencia reactiva Q, Q1, Q2, Q3 Potencia demandada P,Q,S Corriente de desequilibrio Energía activa, reactiva y aparente activa (firmado, de cuatro cuadrantes) Potencia aparente S, S1, S2, S3

clase de precisión

Clase 1 energía reactiva acorde a IEC 62053-24 Clase 0.5S energía activa acorde a IEC 62053-22 Clase 5 distorsión armónica (I THD & U THD)

precisión de medida

Potencia aparente +/- 0.5 % Energía activa +/- 0.5 % Energía reactiva +/- 1 % Potencia activa +/- 0.5 % Tensión +/- 0.5 % Factor de potencia +/- 0.01 Corriente +/- 0.5 % Frecuencia +/- 0.05 %

corriente de medición

5…6000 mA

tensión de medida

35…480 V CA 50/60 Hz entre fases 20…277 V CA 50/60 Hz entre fase y neutro 480…999000 V CA 50/60 Hz con VT externo

frecuencia

45…65 Hz

[Us] tensión de alimentación asignada

85...265 V CA 45...65 Hz +/- 10 % 100...277 V DC +/- 10 %

Frecuencia de Red

60 Hz 50 Hz

señalizaciones en local

50 ms 120 V CA típico 50 ms 230 V CA típico 50 ms 125 V DC típico

[In] Corriente Nominal

5 A 1 A

consumo de potencia en VA

8 VA en 277 V CA

consumo de energía en W

3.3 W - tipo de cable: líneas de potencia (AC)) 3.3 W en 277 V - tipo de cable: líneas de potencia (DC))

input impedance

Corriente (impedance Tensión (impedance > 5 MOhm)

inviolabilidad de los ajustes

Protegido por código de acceso

Tipo de pantalla

LCD retroiluminada

color de pantalla

Monocromo

resolución de la pantalla

128 x 128

Demand intervals

Configurable de 1 a 60 min

información mostrada

Corriente demandada - tipo de cable: valor anterior) Corriente demandada - tipo de cable: valor actual) Demanda de potencia - tipo de cable: valor anterior) Demanda de potencia - tipo de cable: valor actual) Tensión Corriente Frecuencia Consumo de energia Distorsión armónica Factor de potencia Potencia activa Potencia aparente Potencia reactiva Desequilibrada en % Amplitud del armónico

tipo de control

4 x botón

número de entradas

0

número de salidas

0

protocolo de puerto de comunicaciones

Modbus RTU en 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps Par/Impar o ninguna - 2 cables, aislamiento 2500 V

soporte del puerto de comunicación

Bornero de tornillo, estado 1 RS485

registro de dados

Registros de consumo de energía Power logs Sellado de tiempo Min/max para 8 parámetros

función disponible

Reloj a tiempo real

velocidad de muestreo

64 muestras/ciclos

la seguridad cibernética

Habilitar / deshabilitar puertos de comunicación

servicio de comunicación

Supervisión remota

idioma de usuario

Ruso Francés Portugués Inglés Español Chino Alemán

Certificaciones de Producto

CE conforming to IEC 61010-1 CULus conforming to UL 61010-1 CULus conforming to CSA C22.2 No 61010-1 RCM EAC C-Tick

tipo de montaje

Ajustable en clip

posición de montaje

Vertical

soporte de montaje

Marco

equipo suministrado

1 x Guía de instalación

categoría de medición

Categoría III 480 V Categoría II 480…600 V

Clase de aislamiento eléctrico

Doble aislamiento Clase II

resistencia a las llamas

V-0 acorde a UL 94

conexiones - terminales

Transformador de corriente, estado 1 conexión de tornillo - tipo de cable: inferior) 6 Entradas de tensión, estado 1 conexión de tornillo - tipo de cable: superior) 4

Material

Policabonato

anchura

96 mm

Profundidad

Total : 76.09 mm Incuerporar : 61.64 mm

altura

96 mm

Peso del producto

300 g

Código de compatibilidad

PM2230R

Vida útil

7 yr

grado de protección IP

IP54 frontal: conforming to IEC 60529 IP30 cuerpo: conforming to IEC 60529

humedad relativa

5…95 % en 50 °C

Grado de contaminación

2

temperatura ambiente de funcionamiento

-10…60 °C

Temperatura ambiente de almacenamiento

-25…70 °C

altitud máxima de funcionamiento

<= 2000 m

Compatibilidad electromagnética

Descarga electroestática conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica conforming to IEC 61000-4-4 Prueba de inmunidad frente a sobretensión conforming to IEC 61000-4-5 Perturbaciones RF conducidas conforming to IEC 61000-4-6 Campo magnético a frecuencia eléctrica conforming to IEC 61000-4-8 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11 Testes de emissão conforming to FCC Part 15 clase A

Categoría de sobretensión

III

Tipo de unidad de paquete 1

PCE

Número de unidades en empaque

1

Paquete 1 Altura

12.500 cm

Paquete 1 Ancho

9.000 cm

Paquete 1 Longitud

12.000 cm

Peso del empaque (Lbs)

355.000 g

Tipo de unidad de paquete 2

S03

Número de unidades en el paquete 2

18

Paquete 2 Altura

30.000 cm

Paquete 2 Ancho

30.000 cm

Paquete 2 Longitud

40.000 cm

Paquete 2 Peso

7.025 kg

Tipo de unidad de paquete 3

P06

Número de unidades en el paquete 3

144

Paquete 3 Altura

75.000 cm

Paquete 3 Ancho

60.000 cm

Paquete 3 Longitud

80.000 cm

Paquete 3 Peso

66.200 kg

Garantía (en meses)

18
