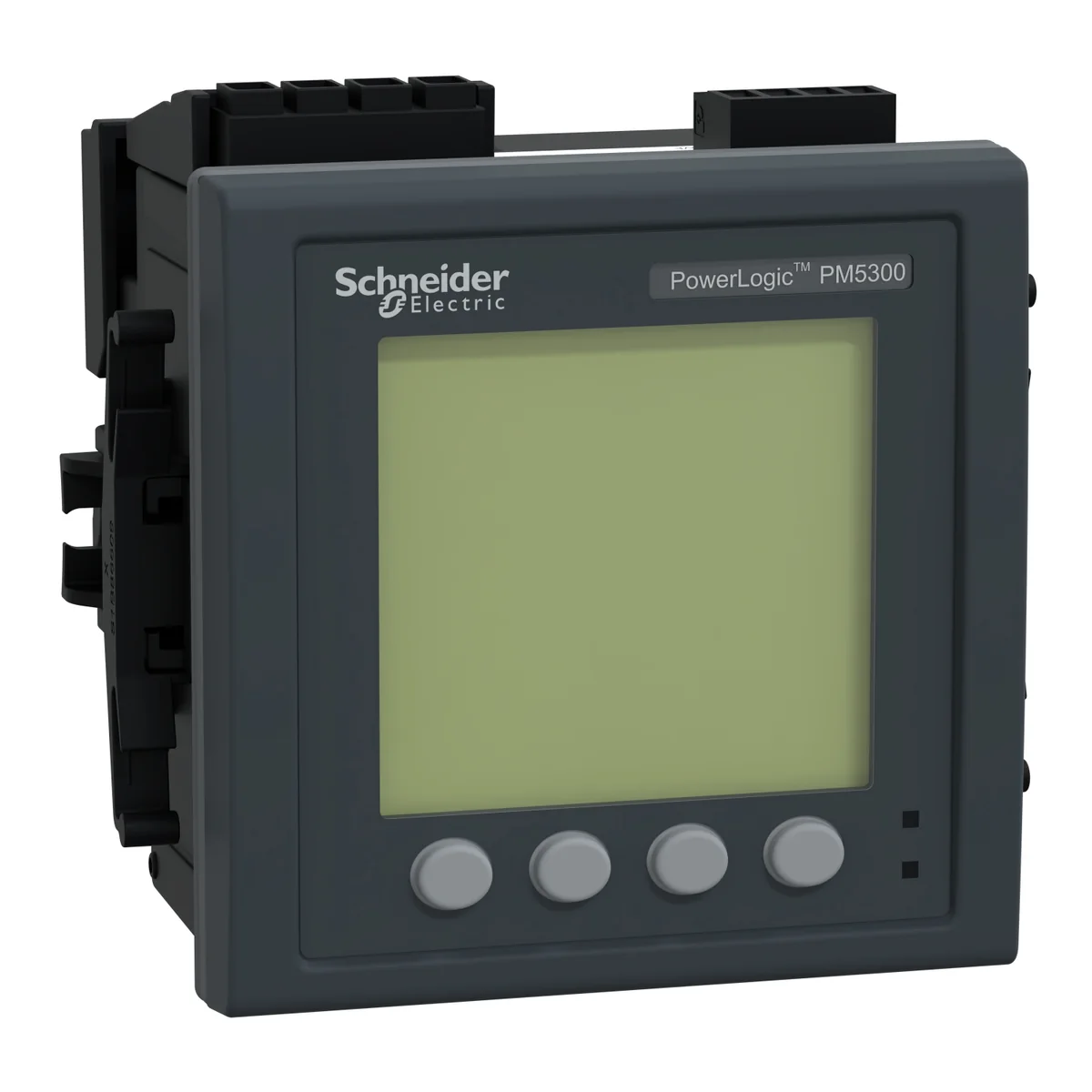

Medidor De Energia Multifuncion Trifasica 5A 35 Alarmas METSEPM5330 Schneider
SKU METSEPM5330 · Unidad base: unit
Este dispositivo es un medidor de energía de montaje empotrado con una pantalla LCD retroiluminada de 96 mm por 96 mm. La central de medida proporciona precisión de Clase 0.5S de conformidad con la norma IEC 62053-22 y 64 muestras por ciclo. El medidor medirá energía, energía activa y reactiva, tensión, corriente, frecuencia, factor de potencia y hasta el armónico 31. Incluya 256 kilos bytes de memoria para dos parámetros fijos, energía activa y reactiva. El medidor funcionará en una red de 50Hz o 60Hz y admite tensiones de alimentación de 1 a 415 VCA y de 125 a 250 VCC. La corriente nominal de línea para este medidor es de entrada de 1A o 5A y soportará configuraciones de fase única y neutral, de fase triple o de fase triple y neutra. El rango de tensión de medición entre las fases es de 35 a 690 VCA a 47 a 63 Hz. El rango de medición entre fase y neutro es de 20 a 400 VCA a 47 a 63 Hz. El protocolo de comunicación es Modbus RTU y ASCII, con 2 cables y soporte para puerto RS485. El medidor también cuenta con dos entradas o salidas digitales, configurables y dos salidas de relé. Existen 35 alarmas configurables y soporta cuatro programas de tarifas. Las dimensiones del producto son las siguientes: ancho 3,78 pulgadas (96 milímetros), profundidad 2,83 pulgadas (72 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 15,2 onzas (430 g).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- PowerLogic
- Nombre del Producto
- PowerLogic PM5001
- Tipo de Producto o Componente
- Central de medida
- Nombre Corto del Dispositivo
- PM5330
- análisis de calidad de energía
- Hasta armónico 31
- Aplicación del Dispositivo
- Supervisión de potencia Multi-tarifa
- tipo de medición
- Corriente Tensión Frecuencia Factor de potencia Energía Potencia activa y reactiva
- [Us] tensión de alimentación asignada
- 90...450 V CA 45...65 Hz 100...300 V DC
- Frecuencia de Red
- 50 Hz 60 Hz
- [In] Corriente Nominal
- 1 A 5 A
- type of network
- 3P + N 3P 1P + N
- consumo de potencia en VA
- 11 VA en 415 V
- señalizaciones en local
- 80 ms 120 V CA típico 100 ms 230 V CA típico 100 ms 415 V CA típico 50 ms 125 V DC típico
- Tipo de pantalla
- LCD gráfico monocromo
- resolución de la pantalla
- 128 x 128
- velocidad de muestreo
- 64 muestras/ciclos
- corriente de medición
- 5…8500 mA
- tipo de entrada análogica
- Tensión (impedance 5 MOhm) Corriente (impedance <= 0,3 mOhmios)
- tensión de medida
- 35…760 V CA 45...65 Hz entre fases 20…400 V CA 45...65 Hz entre fase y neutro
- frecuencia
- 45…65 Hz
- número de entradas
- 2 digital
- precisión de medida
- Energía activa +/- 0.5 % Energía reactiva +/- 2 % Potencia activa +/- 0.5 % Potencia aparente +/- 0.5 % Frecuencia +/- 0.05 % Factor de potencia +/- 0.5 Corriente +/- 0.5 % Tensión +/- 0.5 % Energía aparente +/- 0.5 % Potencia reactiva +/- 2 %
- clase de precisión
- Clase 0.5S energía activa acorde a IEC 62053-22
- número de salidas
- 2 relé 2 digital
- información mostrada
- Tarifa - tipo de cable: 4)
- protocolo de puerto de comunicaciones
- Modbus RTU y ASCII en 9,6, 19,2 y 38,4 kbaudios Par/Impar o ninguna - 2 cables, aislamiento 2500 V JBUS
- soporte del puerto de comunicación
- RS485
- registro de dados
- Registros de mantenimiento Sellado de tiempo Registros de alarmas Registros de dados Valores instantáneos mín./máx. Registros de eventos
- capacidad de memoria
- 256 kB
- conexiones - terminales
- Circuito tensión, estado 1 bloque de terminales de tornillo4 Circuito de control, estado 1 bloque de terminales de tornillo2 Transformador de corriente, estado 1 bloque de terminales de tornillo6 Circuito salida/entrada, estado 1 bloque de terminales de tornillo6 Salida de relé, estado 1 bloque de terminales de tornillo4 Red Ethernet, estado 1 conector RJ45
- tipo de montaje
- Empotrado
- soporte de montaje
- Marco
- Normas
- UL 61010-1 IEC 62053-22:2020 IEC 61557-12:2015 EN 50470-3 IEC 60529 IEC 62053-24 EN 50470-1 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015
- Certificaciones de Producto
- CE conforming to IEC 61010-1 CULus conforming to UL 61010-1
- anchura
- 96 mm
- Profundidad
- 72 mm
- altura
- 96 mm
- Peso del producto
- 430 g
- Compatibilidad electromagnética
- Emisiones conducidas y radiadas Clase B conforming to EN 55022 Inmunidad a perturbaciones conducidas - test level: 150 kHz...80 MHz level 4 ((*)) conforming to IEC 61000-4-6 Prueba de inmunidad oscilatoria/ráfagas eléctrica level 3 ((*)) conforming to IEC 61000-4-4 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético level 4 ((*)) conforming to IEC 61000-4-3 Prueba de inmunidad de huecos y caídas de tensión Clase B conforming to IEC 61000-4-11 Límites para emisiones de corrientes armónicas Clase A conforming to IEC 61000-3-2 Descarga electroestática level 4 ((*)) conforming to IEC 61000-4-2 Perturbaciones RF conducidas level 3 ((*)) conforming to IEC 61000-4-6 Campo magnético a frecuencia eléctrica level 4 ((*)) conforming to IEC 61000-4-8 Inmunidad a perturbaciones conducidas - test level: 150 kHz...80 MHz conforming to IEC 61000-4-6 Prueba de inmunidad oscilatoria/ráfagas eléctrica conforming to IEC 61000-4-4 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético conforming to IEC 61000-4-3 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11 Limitación de las variaciones de tensión, fluctuaciones de tensión y flicker en baja tensión conforming to IEC 61000-3-3 Descarga electroestática - test level: 8 kV level 4 ((*)) conforming to IEC 61000-4-2
- grado de protección IP
- IP54 Pantalla: conforming to IEC 60529 IP30 Trasero: conforming to IEC 60529
- humedad relativa
- 5…95 % en 50 °C sin condensación
- Grado de contaminación
- 2
- temperatura ambiente de funcionamiento
- -25…70 °C Medidor
- Temperatura ambiente de almacenamiento
- -40…85 °C
- altitud máxima de funcionamiento
- 2000 m CAT III 3000 m CAT II
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 13.000 cm
- Paquete 1 Ancho
- 11.500 cm
- Paquete 1 Longitud
- 12.700 cm
- Peso del empaque (Lbs)
- 503.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 6.667 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 96
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 63.336 kg
- Garantía (en meses)
- 18
