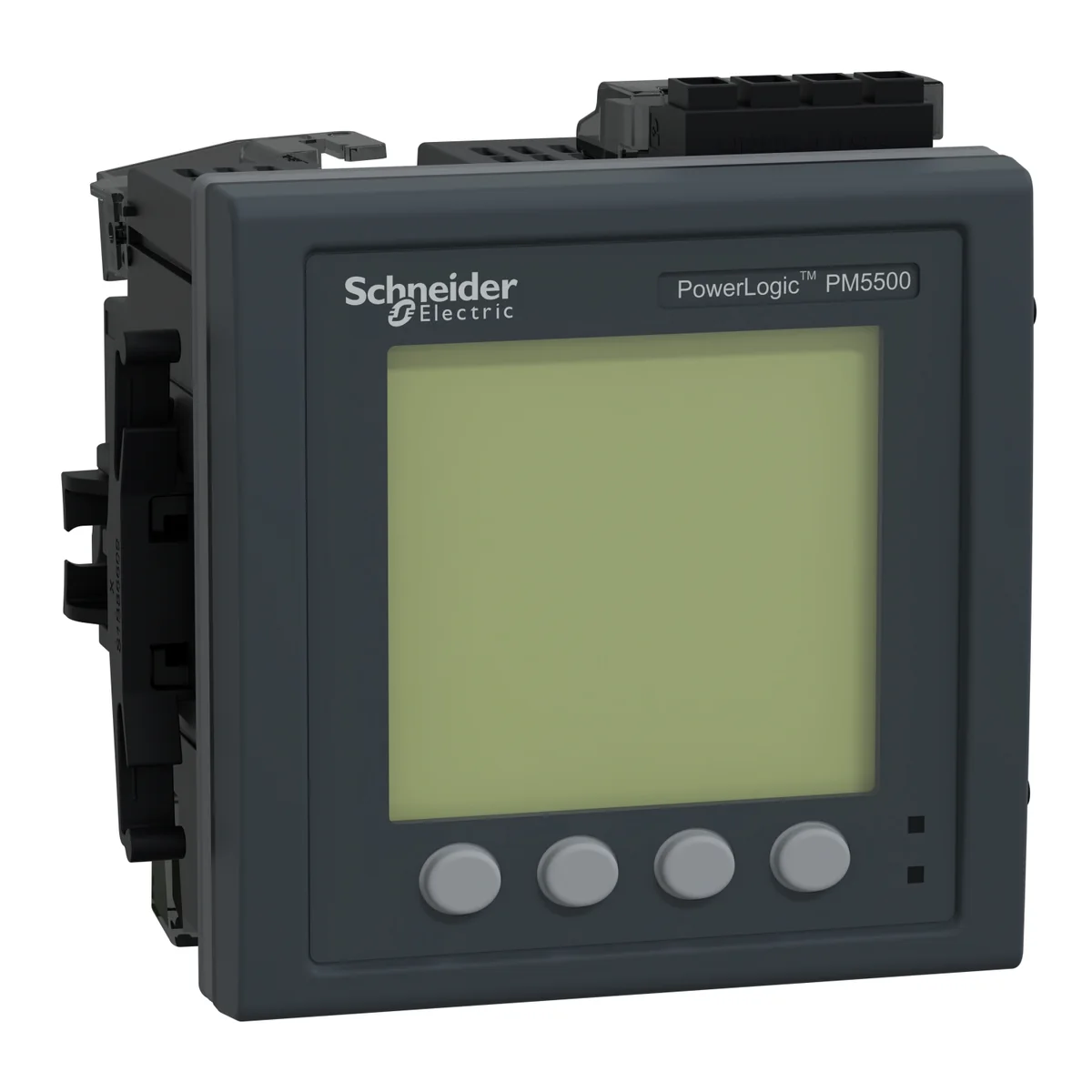

Medidor Energia/Potencia Power Logic +Thd,tdd Modbus METSEPM5560 Schneider
SKU METSEPM5560 · Unidad base: unit
Este dispositivo es un medidor de energía de montaje empotrado con una pantalla LCD retroiluminada de 96 mm por 96 mm. La central de medida proporciona precisión de Clase 0.2S de conformidad con la norma IEC 62053-22 y 128 muestras por ciclo. La central de medida medirá la energía, la potencia activa y reactiva, la tensión, la intensidad, la frecuencia, el factor de potencia y hasta el armónico de orden 63. Incluya 1,1 megabytes de memoria para un máximo de 14 parámetros seleccionables con intervalo y duración configurables. Esta central de medida también incorpora la supervisión directa de la intensidad del neutro. El medidor funcionará en una red de 50Hz o 60Hz y admite tensiones de alimentación de 1 a 480 VCA y de 125 a 250 VCC. La corriente nominal de línea para este medidor es de entrada de 1A o 5A y soportará configuraciones de fase única y neutral, de fase triple o de fase triple y neutra. El rango de tensión de medición entre fases es de 20 a 690 V CA a 45 a 65 Hz. El rango de medición entre fase y neutro es de 20 a 400 VCA a 45 a 65 Hz. Los protocolos de comunicación son Modbus RTU y ASCII 2 hilos con soporte de puerto RS485 más Modbus TCP/IP, Ethernet/IP y BACnet/IP basados en 10/100 Mbit/s, Ethernet de encadenamiento tipo margarita con soporte de puerto RJ45. Las capacidades de comunicación integradas permiten la compatibilidad con el protocolo DNP 3,0. , el acceso a un servidor web incorporado y una pasarela de serie a Ethernet. La central de medida también cuenta con cuatro entradas digitales compatibles con WAGES y dos salidas digitales. Existen 52 alarmas configurables y admite ocho programaciones de tarifas. Las dimensiones del producto son las siguientes: ancho 3,78 pulgadas (96 milímetros), profundidad 2,83 pulgadas (77 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 15,9 onzas (450 g).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- PowerLogic
- Nombre del Producto
- PowerLogic PM5001
- Tipo de Producto o Componente
- Central de medida
- Nombre Corto del Dispositivo
- PM5560
- análisis de calidad de energía
- Hasta armónico 63
- tipo de medição
- Corriente de neutro medida Corriente de tierra calculada
- Aplicación del Dispositivo
- Gateway ((*)) Medición de WAGES Supervisión de potencia Multi-tarifa
- tipo de medición
- Corriente Tensión Frecuencia Factor de potencia Energía Potencia activa y reactiva
- [Us] tensión de alimentación asignada
- 100...300 V DC 90...528 V CA 45...65 Hz
- Frecuencia de Red
- 60 Hz 50 Hz
- [In] Corriente Nominal
- 1 A 5 A
- type of network
- 3P + N 3P 1P + N
- consumo de potencia en VA
- 16 VA en 480 V
- señalizaciones en local
- 35 ms 120 V CA típico 129 ms 230 V CA típico 50 ms 125 V DC típico
- Tipo de pantalla
- LCD retroiluminada
- resolución de la pantalla
- 128 x 128
- velocidad de muestreo
- 128 muestras/ciclos
- corriente de medición
- 50…10000 mA
- tipo de entrada análogica
- Tensión (impedance 5 MOhm) Corriente (impedance <= 0,3 mOhmios)
- tensión de medida
- 20…400 V CA 45...65 Hz entre fase y neutro 20…828 V CA 45...65 Hz entre fases
- frecuencia
- 45…65 Hz
- número de entradas
- 4 digital
- precisión de medida
- Potencia aparente +/- 0.5 % Frecuencia +/- 0.05 % Energía activa +/- 0.2 % Energía reactiva +/- 1 % Potencia activa +/- 0.2 % Tensión +/- 0.1 % Factor de potencia +/- 0.005 Corriente +/- 0.15 % Potencia reactiva +/- 1 %
- clase de precisión
- Clase 0,2S energía activa acorde a IEC 62053-22
- número de salidas
- 2 digital
- información mostrada
- Tarifa - tipo de cable: 8)
- protocolo de puerto de comunicaciones
- Modbus RTU y ASCII en 9,6, 19,2 y 38,4 kbaudios Par/Impar o ninguna - 2 cables, aislamiento 2500 V JBUS Modbus TCP/IP en 10/100 Mbit/s, aislamiento 2500 V Cadena Ethernet Modbus TCP / IP BACnet IP ((*)) DNP3 sobre Ethernet
- soporte del puerto de comunicación
- RS485 Ethernet
- pasarela de comunicación
- Ethernet/serial ((*))
- registro de dados
- Registros de eventos Registros de mantenimiento Valores instantáneos mín./máx. Registros de dados Registros de alarmas Sellado de tiempo
- capacidad de memoria
- 1.1 MB
- servicios web
- Notificación de alarma por correo electrónico Diagnóstico via páginas web predefinidas Servidor web Real time viewing of data ((*))
- servicio Ethernet
- Cliente SNTP SNMP-Traps ((*))
- conexiones - terminales
- Circuito tensión, estado 1 bloque de terminales de tornillo4 Circuito de control, estado 1 bloque de terminales de tornillo2 Transformador de corriente, estado 1 bloque de terminales de tornillo6 RS485 link, estado 1 bloque de terminales de tornillo4 Entrada digital, estado 1 bloque de terminales de tornillo8 Salida digital, estado 1 bloque de terminales de tornillo4 Red Ethernet, estado 1 conector RJ452
- tipo de montaje
- Empotrado
- soporte de montaje
- Marco
- Normas
- EN 50470-3 IEC 61557-12:2015 IEC 62053-22:2020 IEC 62053-24 IEC 60529 EN 50470-1 UL 61010-1 ANSI C12.20 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015
- Certificaciones de Producto
- CE conforming to IEC 61010-1 CULus conforming to UL 61010-1 BTL
- anchura
- 96 mm
- Profundidad
- 72 mm
- altura
- 96 mm
- Peso del producto
- 450 g
- Compatibilidad electromagnética
- Límites para emisiones de corrientes armónicas Clase A conforming to IEC 61000-3-2 Perturbaciones RF conducidas level 3 ((*)) conforming to IEC 61000-4-6 Campo magnético a frecuencia eléctrica level 4 ((*)) conforming to IEC 61000-4-8 Emisiones conducidas y radiadas Clase B conforming to EN 55022 Limitación de las variaciones de tensión, fluctuaciones de tensión y flicker en baja tensión conforming to IEC 61000-3-3 Descarga electroestática - test level: 8 kV level 4 ((*)) conforming to IEC 61000-4-2 Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético conforming to IEC 61000-4-3 Prueba de inmunidad oscilatoria/ráfagas eléctrica level 4 ((*)) conforming to IEC 61000-4-4 Prueba de inmunidad frente a sobretensión level 4 ((*)) conforming to IEC 61000-4-5 Prueba de inmunidad de huecos y caídas de tensión conforming to IEC 61000-4-11
- grado de protección IP
- IP54 Pantalla: conforming to IEC 60529 IP30 Trasero: conforming to IEC 60529
- humedad relativa
- 5…95 % en 50 °C sin condensación
- Grado de contaminación
- 2
- temperatura ambiente de funcionamiento
- -25…70 °C
- Temperatura ambiente de almacenamiento
- -40…85 °C
- altitud máxima de funcionamiento
- <= 3000 m
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 11.000 cm
- Paquete 1 Ancho
- 12.600 cm
- Paquete 1 Longitud
- 12.600 cm
- Peso del empaque (Lbs)
- 598.000 g
- Tipo de unidad de paquete 2
- S03
- Número de unidades en el paquete 2
- 12
- Paquete 2 Altura
- 30.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 7.900 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 96
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 77.372 kg
- Garantía (en meses)
- 18
