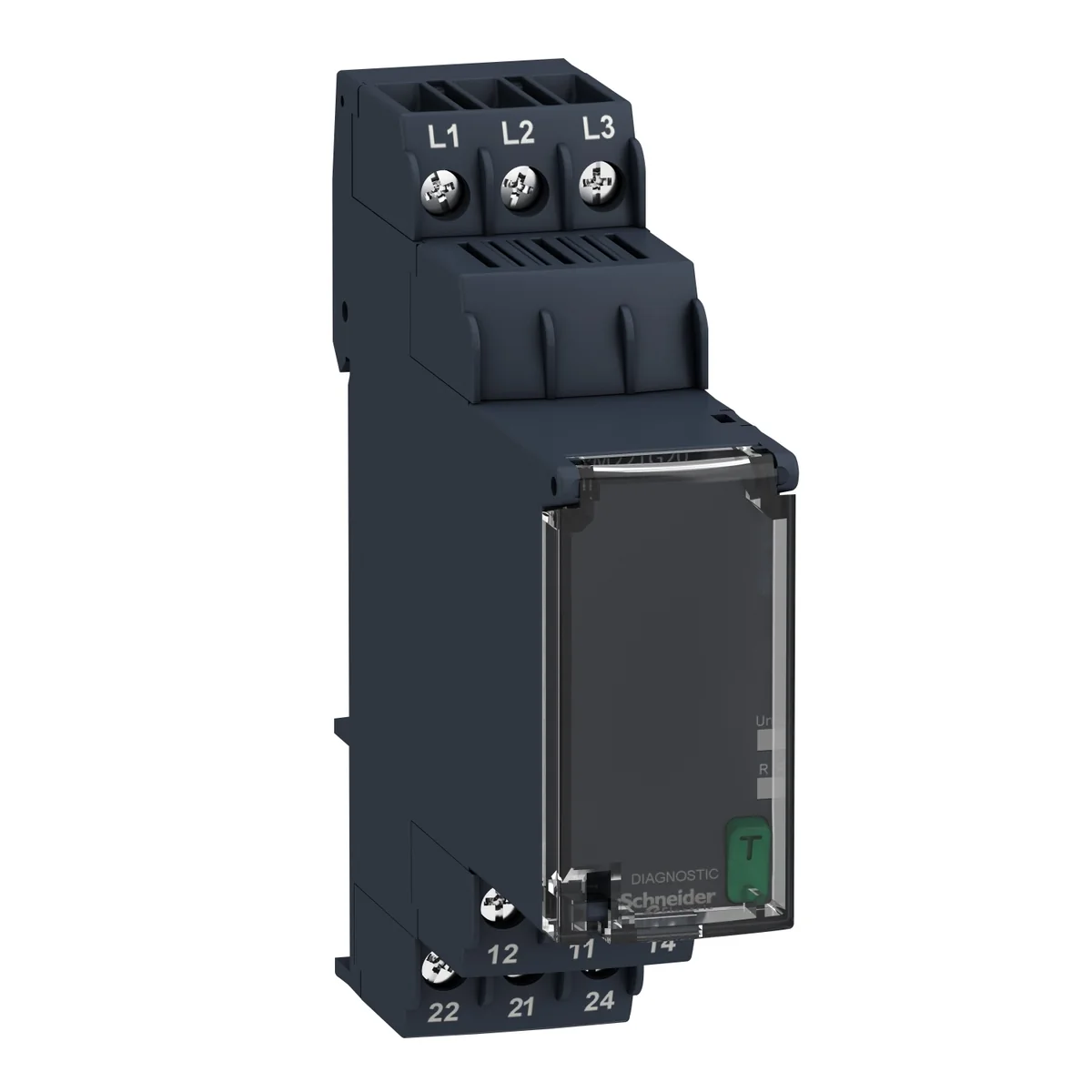

Rele De Secuencia De Fases, Perdidad Total O Una De Las Fases, RM22TG20, Schneider
SKU 172774RDS5908 · Unidad base: unit
Este relé de control de Harmony RM22TG permite monitorear circuitos de alimentación en redes trifásicas. Este relé de control modular de 3 fases es ideal para la supervisión de valores eléctricos en paneles de control industriales y de edificios. Se aplica a un amplio tipo de aplicaciones de automatización industrial, como elevación, embalaje, ascensores, textil y agua. Tiene un factor de forma delgado de mercado con 22,5mm de ancho, lo que permite una instalación flexible y fácil en riel DIN, utilizando el mismo espacio que cualquier dispositivo DIN modular de 1 polo. También ofrece una función de memoria seleccionable, LED integral para indicar el estado de control, cubierta sellable, con ajustes simples y precisos con interruptores. Proporciona administración automática de apagado e información de fallas al usuario para una rápida identificación y solución de problemas de fallas. Controlador multifunción para una amplia gama de opciones seleccionadas en sistemas con lógica cableada automatizada, ideal para remodelación de instalaciones antiguas sin utilizar un PLC.
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama de producto
- Relés de control Harmony
- tipo de relé
- Reles de control
- Tipo de Producto o Componente
- Relé de control trifásico
- nombre de relé
- RM22TG ((*))
- Tipo de Control
- Con botón de prueba
- parámetros monitorizados del relé
- Secuencia de fase Detección de fallo de fase (corte de 2 o más fases)
- Tipo y composición de contactos
- 2 C/O
- Límites de tensión de alimentación
- 183…528 V AC
- frecuencia de la tensión de alimentación
- 50...60 Hz +/- 10 %
- rango de medida
- 208...480 V tensión CA
- tensión umbral de detección
- < 100 V CA
- tipo de tiempo de retraso
- Sin
- tiempo de rearme
- 1500 ms at máximo voltage
- tiempo respuesta
- <= 200 ms ((*))
- contactos de salida
- 2 C/O
- corriente de salida nominal
- 8 A
- tensión máxima de conmutación
- 250 V CA
- capacidad de conmutación en VA
- 2000 VA
- corriente mínima de conmutación
- 10 mA en 5 V DC
- intensidad de conmutación máxima
- 8 A CA
- Endurancia eléctrica
- 100000 Ciclos
- Endurancia mecánica
- 10000000 Ciclos
- límites de funcionamiento
- 183...528 V ((*)) CA
- consumo de potencia en VA
- 15 VA en 480 V CA 60 Hz
- Material de contactos
- Sin cadmio
- [Un] rated nominal voltage
- , con alimentación propia
- Compatibilidad electromagnética
- Inmunidad para entornos residenciales, comerciales y de industria luminosa conforming to IEC 61000-6-1 Inmunidad para entornos industriales conforming to IEC 61000-6-2 Estándar de emisión para entornos comerciales y industriales ligeros conforming to IEC 61000-6-3 Estándar de emisión para entornos industriales conforming to IEC 61000-6-4 Descarga electroestática - test level: 6 kV level 3 ((*)) (descarga de contacto) conforming to IEC 61000-4-2 Descarga electroestática - test level: 8 kV level 3 ((*)) (descarga de aire) conforming to IEC 61000-4-2
- Normas
- IEC 60255-1
- Certificaciones de Producto
- CE EAC RCM GL CSA UL CCC
- Temperatura ambiente de almacenamiento
- -40…70 °C -40…70 °C
- temperatura ambiente de funcionamiento
- -20…50 °C en 60 Hz -20…60 °C en 50 Hz CA/CC
- humedad relativa
- 93…97 % en 25…55 °C acorde a IEC 60068-2-30
- resistencia a las vibraciones
- 0.075 mm (f = 10…58.1 Hz) not in operation ((*)) acorde a IEC 60068-2-6 1 gn (f = 10…58.1 Hz) not in operation ((*)) acorde a IEC 60068-2-6 0.035 mm ((*)) (f = 58.1…150 Hz) en funcionamiento acorde a IEC 60068-2-6 0.5 gn (f = 58.1…150 Hz) en funcionamiento acorde a IEC 60068-2-6
- Resistencia a los golpes
- 15 gn(duración11 ms) paranot in operation ((*)) acorde aIEC 60068-2-27 5 gn(duración11 ms) paraen funcionamiento acorde aIEC 60068-2-27
- Grado de protección IP
- IP20 acorde aIEC 60529 (terminales) "IP40" acorde aIEC 60529 (carcasa) IP50 acorde aIEC 60529 (panel frontal)
- Grado de contaminación
- 3 acorde a IEC 60664-1 3 acorde a UL 508
- Categoría de sobretensión
- III conforming to IEC 60664-1 III conforming to UL 508
- 2 en armario + 3 conductos
- 2.5 kV CA 50 Hz, 1 mn acorde a IEC 60255-27
- resistencia de aislamiento
- > 100 MOhm en 500 V DC acorde a IEC 60255-27
- conexiones - terminales
- Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - tipo de cable: AWG 20...AWG 14) sólido Sin terminal Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - tipo de cable: AWG 24...AWG 16) Flexible Con terminal Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - tipo de cable: AWG 20...AWG 12) sólido Sin terminal Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - tipo de cable: AWG 24...AWG 14) Flexible Con terminal
- Par de apriete
- 0.6…1 N.m acorde aIEC 60947-1
- material de carcasa
- Policarbonato
- Local signalling
- LED (amarillo) reles ENCENDIDO LED (verde) encendido
- soporte de montaje
- Carril DIN de 35 mm acorde a IEC 60715
- Reliability data
- MTTFd = 924.6 años B10d = 850000
- anchura
- 22.5 mm 22.9 mm
- altura
- 90 mm 88.9 mm
- profundidad
- 73 mm 73.7 mm
- Peso del producto
- 0.095 kg 0.10 kg
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 2.500 cm
- Paquete 1 Ancho
- 8.200 cm
- Paquete 1 Longitud
- 9.500 cm
- Peso del empaque (Lbs)
- 104.000 g
- Tipo de unidad de paquete 2
- S02
- Número de unidades en el paquete 2
- 40
- Paquete 2 Altura
- 15.000 cm
- Paquete 2 Ancho
- 30.000 cm
- Paquete 2 Longitud
- 40.000 cm
- Paquete 2 Peso
- 4.616 kg
- Tipo de unidad de paquete 3
- P06
- Número de unidades en el paquete 3
- 640
- Paquete 3 Altura
- 75.000 cm
- Paquete 3 Ancho
- 60.000 cm
- Paquete 3 Longitud
- 80.000 cm
- Paquete 3 Peso
- 86.180 kg
- Garantía (en meses)
- 18
