Cable Retflex N2XY 3X240 + 1X120 MM² 1 Kv Negro Clase 5 (Flexible) - Indeco

SKU N2XY240 · Unidad base: m

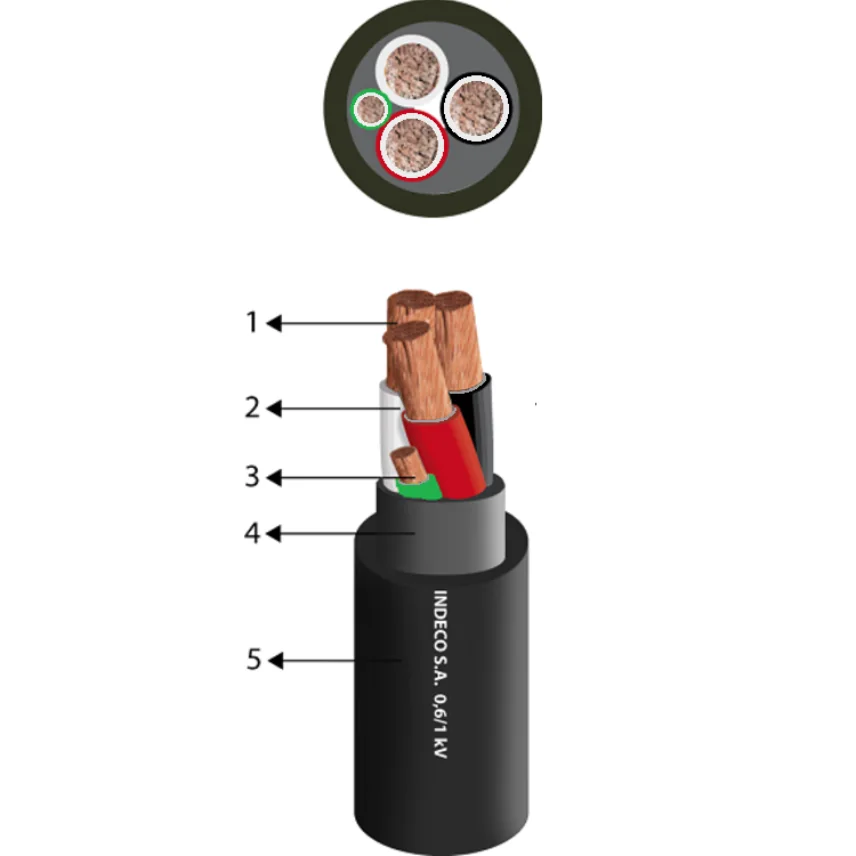

Descripción Descripción Aplicación Aplicación general como cable de energía. En redes eléctricas de distribución de baja tensión, instalaciones industriales, edificios y estaciones de maniobra. En ambientes interiores y exteriores. Se puede instalar en ductos, lugares secos y húmedos. NORMAS PRODUCTO NTP-IEC 60228; NTP-IEC 60502-1; IEC 60228; IEC 60502-1 ENSAYOS IEC 60332-1-2; IEC 60811-401; IEC 60811-402; IEC 60811-409; IEC 60811-501; IEC 60811-502; IEC 60811-504; IEC 60811-505; IEC 60811-506; IEC 60811-507; IEC 60811-508; IEC 60811-509; UL 2556 CONSTRUCCIÓN 1. Conductor: Cobre blando flexible, clase 5. 2. Aislamiento: Polietileno reticulado XLPE. 3. Conductor de tierra aislado: Cobre blando flexible, clase 5 - XLPE. 4. Relleno: Compuesto de PVC flexible (cuando sea aplicable). 5. Cubierta externa: Compuesto de PVC flexible. PRINCIPALES CARACTERÍSTICAS Buenas propiedades eléctricas y mecánicas. El aislamiento de polietileno reticulado permite mayor capacidad de corriente en cualquier condición de operación, mínimas pérdidas dieléctricas, alta resistencia de aislamiento. La cubierta externa de PVC le otorga una adecuada resistencia a grasas, aceites y abrasión. No propaga la llama. SECCIÓN Desde 2,5 mm2 hasta 300 mm2. MARCACIÓN INDECO BY NEXANS RETFLEX N2XY 0,6/1 kV - Nro. Fases x Seccion + Seccion C. Tierra - 90°C - Año (- metrado secuencial m. || metrado secuencial m. +). EMBALAJE En carretes de madera no retornables. COLOR Aislamiento: Ver identificación en lista de productos. Cubierta externa: Negro. NORMAS DE PRODUCTO NTP-IEC 60228: Conductores para cables aislados. NTP-IEC 60502-1: Cables de energía con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV. IEC 60228: Conductores para cables aislados. IEC 60502-1: Cables de energía con aislamiento extruido y sus aplicaciones para tensiones nominales desde 1 kV y 3 kV. NORMAS DE ENSAYO IEC 60332-1-2: Ensayo de propagación de llama vertical para un alambre o cable simple - Procedimiento para llama premezclada de 1kW. IEC 60811-401: Métodos de envejecimiento termico. Envejecimiento en horno de aire. IEC 60811-402: Ensayo de absorción de agua. IEC 60811-409: Ensayo de pérdida de masa para aislamientos termoplasticos y cubiertas. IEC 60811-501: Ensayo para determinar las propiedades mecánicas de aislamiento y cubierta. IEC 60811-502: Ensayo de contracción para aislamientos. IEC 60811-504: Ensayo de doblado a baja temperatura para aislamientos y cubiertas. IEC 60811-505: Ensayo de alargamiento a baja temperatura para aislamientos y cubiertas. IEC 60811-506: Ensayo de impacto a baja temperatura para aislamientos y cubiertas. IEC 60811-507: Ensayo de alargamiento en caliente para materiales reticulados. IEC 60811-508: Ensayos de presión a temperatura elevada para aislamientos y cubiertas. IEC 60811-509: Ensayos de resistencia al agrietamiento de aislamientos y cubiertas. UL 2556: Métodos de ensayo para alambre y cable. Sección 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenón/arco carbón. Sección 9.3: Ensayo de propagación de llama -FT1 (muestra vertical). Condiciones de Cálculo de Corriente: Conductor de Cobre Multipolar L.V.; 90°C VALORES DE CAPACIDAD DE CORRIENTE Y CONDICIONES DE CALCULO DE CORRIENTE BASADOS EN IEC 60364-5-52:2009: PARA 2 CONDUCTORES CARGADOS TABLA B.52.3 - MÉTODO D1: Ducto enterrado. TABLA B.52.3 - MÉTODO D2: Enterrado. TABLA B.52.12 - MÉTODO E2: Al aire. PARA 3 CONDUCTORES CARGADOS TABLA B.52.5 - MÉTODO D1: Ducto enterrado en formación triangular. TABLA B.52.5 - MÉTODO D2: Enterrado en formación triangular. TABLA B.52.12 - MÉTODO E3: Al aire en formación triangular. Temperatura máxima del conductor : 90°C. Temperatura ambiente : 30°C. Temperatura del terreno : 20°C. Profundidad de tendido hasta : 0,7 m. Resistividad térmica del terreno : 2,5 K.m/W.
