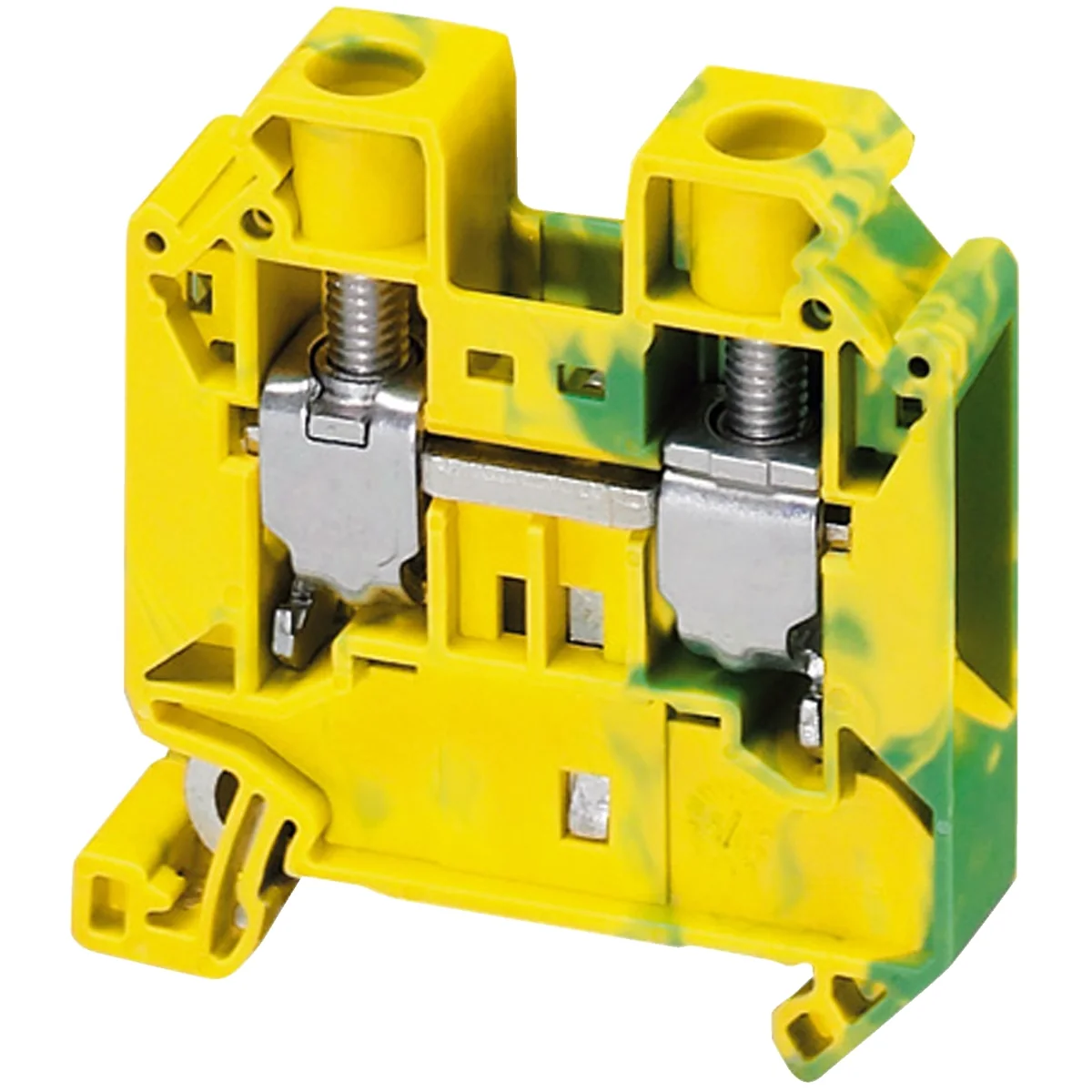

Bornera Tierra T/Riel Amarillo/Verde 16MM2 - Schneider
SKU NSYTRV162PE · Unidad base: unit
Linergy TR es un bloque de terminales para Linergy. Pertenece al bloque de terminales de tierra linergy con sección nominal de 16 mm². Tiene tratamiento superficial de color amarillo verdoso. Montaje mediante conexión de clip y lateralmediante terminales de borne atornillado de 1x1 de un solo nivel. Podría ser conexión y desconexión por destornillador. Es compatible con los armarios de espacio para Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Se vende en un montón de 50 unidades. La temperatura ambiente para operar es de -40 a 130 °C, de acuerdo con IEC 60216-1 y VDE 0304-T21. Certificación multiestándar (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). Cumple con Green Premium (RoHS/REACH).
Ingresa o regístrate para consultar el stock registrado.
Ingresar ↗La solicitud no reserva mercadería ni confirma un pedido.
Consultar ficha técnica ↗Características del producto
- Gama
- Linergy
- Nombre del Producto
- Linergy TR
- Tipo de Producto o Componente
- Bloque de terminales
- Nombre Corto del Dispositivo
- TRV
- tipo de bloque de terminales
- Tierra de protección
- nivel de bornas
- 1
- tipo de montaje
- Ajustable en clip
- sección transversal nominal
- 16 mm²
- longitud
- 55.5 mm
- Color
- Amarillo verdoso
- cantidad por juego
- Juego de 50
- anchura
- 12.2 mm
- altura
- 55 mm
- conexiones - terminales
- 1 x terminal de tornillo, estado 1 hacia arriba 1 x terminal de tornillo, estado 1 hacia abajo
- número de conexiones
- 2
- posición de conexión
- De lado
- número de entrada de medición
- 2
- sección transversal de cable
- 1.5…25 mm², sólido 1…16 mm², Flexible con 1.5…25 mm², Flexible sin extremidad de cable
- par de apriete
- 2.5…3 N.m
- longitud de cable pelado para conectar bornas
- 14 mm
- tipo de herramienta
- Conexión, estado 1 destornillador Desconexión, estado 1 destornillador
- corriente nominal (In)
- 101 A acorde a EN/IEC 60947-7-1
- material
- Poliamida 6/6: caja aislante
- 2 en armario
- 0.01 a 1 MHz acorde a IEC 60250 0.01 a 1 MHz acorde a VDE 0303-T4
- almohadilla plana
- 3.7 a 1 MHz
- resistividad
- 10000 MΩ.m acorde a IEC 60093 10000 MΩ.m acorde a VDE 0303-T30
- resistencia de superficie
- 1000 GOhm acorde a IEC 60093 1000 GOhm acorde a VDE 0303-T30
- resistencia al desplazamiento
- 500 CTI (> 400 kB) acorde a IEC 60093 500 CTI (> 400 kB) acorde a VDE 0303-T30
- resistencia a las llamas
- V0, grosor0.8 mm acorde a UL 94
- Peso del producto
- 46.85 g
- compatibilidad de gama
- PrismaSeT P Prisma G PrismaSeT Palt PanelSeT TeSys Mureva PrismaSeT XS PrismaSet HD
- Compatibilidad del producto
- Armarios Spacial
- Certificaciones de Producto
- GL DNV VDE UL CSA
- fuerza dieléctrica
- 1000 V acorde a IEC 60243-1
- temperatura ambiente de funcionamiento
- -40…130 °C acorde a IEC 60216-1 -40…130 °C acorde a VDE 0304-T21
- Tipo de unidad de paquete 1
- PCE
- Número de unidades en empaque
- 1
- Paquete 1 Altura
- 9.300 cm
- Paquete 1 Ancho
- 11.000 cm
- Paquete 1 Longitud
- 9.125 cm
- Peso del empaque (Lbs)
- 47.000 g
- Tipo de unidad de paquete 2
- BB1
- Número de unidades en el paquete 2
- 50
- Paquete 2 Altura
- 9.300 cm
- Paquete 2 Ancho
- 11.000 cm
- Paquete 2 Longitud
- 36.500 cm
- Paquete 2 Peso
- 2.396 kg
- Tipo de unidad de paquete 3
- S03
- Número de unidades en el paquete 3
- 200
- Paquete 3 Altura
- 30.000 cm
- Paquete 3 Ancho
- 30.000 cm
- Paquete 3 Longitud
- 40.000 cm
- Paquete 3 Peso
- 10.150 kg
- Garantía (en meses)
- 18
